2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.1 Правила техники безопасности Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 42 Рис . 2.1 - 1 Поло жение постоянных магнитов для линейных п…
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.1 Правила техники безопасности
41
2
2
2
ОСТОРОЖНО
Опасность защемления!
Опасность защемления для людей с пассивными металлическими имплантатами
(напр., пластины, винты и др.).
При открытых защитных кожухах не беритесь ни за какие предметы внутри ма-
шины и не наклоняйтесь над ней.
Не допускайте нахождения в опасной зоне никаких металлических предметов.
ВНИМАНИЕ
Потеря данных из-за мощных магнитных полей!
Из-за сильных магнитных полей имеется опасность потери данных на носителях
или кредитных картах.
Не приближайте к машине носители данных и кредитные карты.
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.1 Правила техники безопасности Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
42

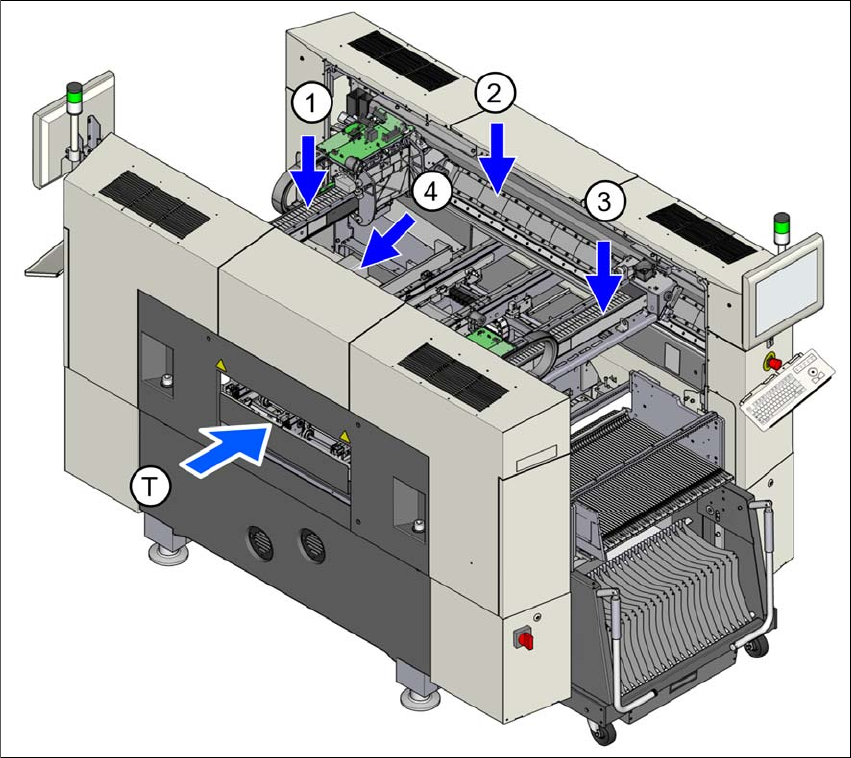

Рис. 2.1 - 1 Положение постоянных магнитов для линейных приводов
(1) Постоянные магниты линейного двигателя оси X на портале 2
(2) Постоянные магниты линейного двигателя оси Y для портала 1 и портала 2 (для плава-
ющих или фиксированных подшипников)
(3) Постоянные магниты линейного двигателя оси X на портале 1
(4) Постоянные магниты линейного двигателя оси Y для портала 1 и портала 2 (для плава-
ющих или фиксированных подшипников)
(T)Направление транспортировки печатных плат
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.1 Правила техники безопасности
43
Соблюдайте следующие указания при работе с постоянными магнитами:
Людям с активными имплантатами (например, с кардиостимуляторами) или другими
ферромагнитными протезами категорически запрещается работать на этих устрой-
ствах или приближаться к ним. Находитесь на достаточном расстоянии до линейного
электродвигателя!
Из-за большой магнитной силы притяжения, будучи в непосредственной близости от
магнитной линии, а также первичного элемента, необходимо соблюдать особые меры
предосторожности. Запрещается вручную переносить тяжелые и объемные предметы
из стали или железа в непосредственной близости от магнитной линии. Так как сила
притяжения магнита является невидимой, то ее воздействие на предметы
, находящи-
еся вблизи магнитной линии, как правило, остается недооцененным. Магнитное притя-
жение может возникнуть внезапно. Вблизи ферромагнитных предметов (из стали или
железа) сопоставимых размеров с магнитной линией сила притяжения может увели-
чить на несколько тысяч ньютонов.
Всегда носите соответствующую специальную защитную одежду(например, перчатки,
обувь и т.д.) во время работы с магнитной линией.
К проведению монтажных и прочих работ во время замены магнитной линии допуска-
ются только надлежащим образом обученные техники SIPLACE.
Для экстренных случаев держите всегда наготове не менее двух клиньев (с углом рас-
твора от 10° до 15°) из цельного немагнитного материала (например, из алюминия) и
один молот из немагнитного материала (весом от 2 до 3 кг). Эти инструменты могут по-
надобиться в экстренном случае для разъединения примагниченных к магнитной ли-
нии деталей и освобождения
защемленных конечностей (палец, кисть, нога). Никогда
не кладите узел катушки двигателя с ферромагнитным сердечником непосредственно
на магнитную линию.
Сильные магнитные поля способны повредить и даже вывести из строя электронные
приборы и измерительные инструменты. Не храните устройства с магнитными элемен-
тами вблизи компьютеров, мониторов или магнитных накопителей информации (напри-
мер, вблизи жестких дисков, кредитных карт, аудио- и видеокассет и т.д.).
Расстояние между отдельными магнитными линиями или между магнитной линией и
другими магнитными полями должны быть не менее 45 см.
Магниты должны быть надлежащим образом утилизированы. Важной частью надлежа-
щей утилизации является полное размагничивание постоянных магнитов.
