00196969-04-BA-SX12-V2-RU - 第47页
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопаснос ть Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.2 Предупредительные нак лейки 47 2.2.1.3 Предупредительная наклейка W204 2 Поз . W204 на рис…
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
46
2
2.2.1.1 Предупредительная наклейка W201
2
Поз. W201 на рис. 2.2 - 1, стр. 44, изделие № 03009338-01 (кол-во на автомат: 1)
2.2.1.2 Предупредительная наклейка W203
2
Поз. W203 на рис. 2.2 - 1, стр. 44 и 2.2 - 2, стр. 45, изделие №. 03009342-01 (кол-во на авто-
мат: 4)
ОСТОРОЖНО
Повреждение предупредительных наклеек!
Предупредительные наклейки могут быть повреждены или разрушены едкими чистящими
средствами и растворителями.
Не чистить предупредительные наклейки едкими чистящими средствами или растворите-
лями.
Всегда заменяйте отсутствующие, поврежденные или нечитаемые предупредительные на-
клейки.
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ МАШИНЫ
Для безопасной эксплуатации машины необходимо изучить
и соблюдать указания из руководства по эксплуатации и ин-
струкции по технике безопасности.
2
2
2
БЕРЕГИТЕСЬ ЗАЖИМАНИЯ!
Зажимание может привести к травмированию
рук.
Не проникать в работающую машину!
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.2 Предупредительные наклейки
47
2.2.1.3 Предупредительная наклейка W204
2
Поз. W204 на рис. 2.2 - 1, стр. 44 и 2.2 - 2, стр. 45, изделие №. 03009343-01 (кол-во на авто-
мат: 4)
2.2.2 Предупредительная наклейка 205
Предупредительные наклейки на резаке ленты и лотке для спуска отходов ленты.
2
Поз. W205 на рис. 2.2 - 4, стр. 50 и 2.2 - 5, стр. 51, изделие №. 03009344-01 (кол-во на авто-
мат: 4)
2.2.2.1 Предупредительная наклейка W210
2
Поз. W210 на рис. 2.2 - 1, стр. 44 и 2.2 - 2, стр. 45, изделие №. 03009350-01 (кол-во на авто-
мат: 2)
2
2
2
БЕРЕГИТЕСЬ ЗАЖИМАНИЯ!
Зажимание может привести к травмированию
рук.
Не прикасайтесь к работающей машине руками
2
2
2
2
2
2
2
2
ОПАСНОСТЬ ПОРЕЗА!
Опасность пореза существует также и при выклю-
ченной машине
2
2
2
2
2
2
Предупредительная наклейка на кнопке АВАР ОТКЛ
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
48
2.2.3 Предупредительные наклейки на порталах

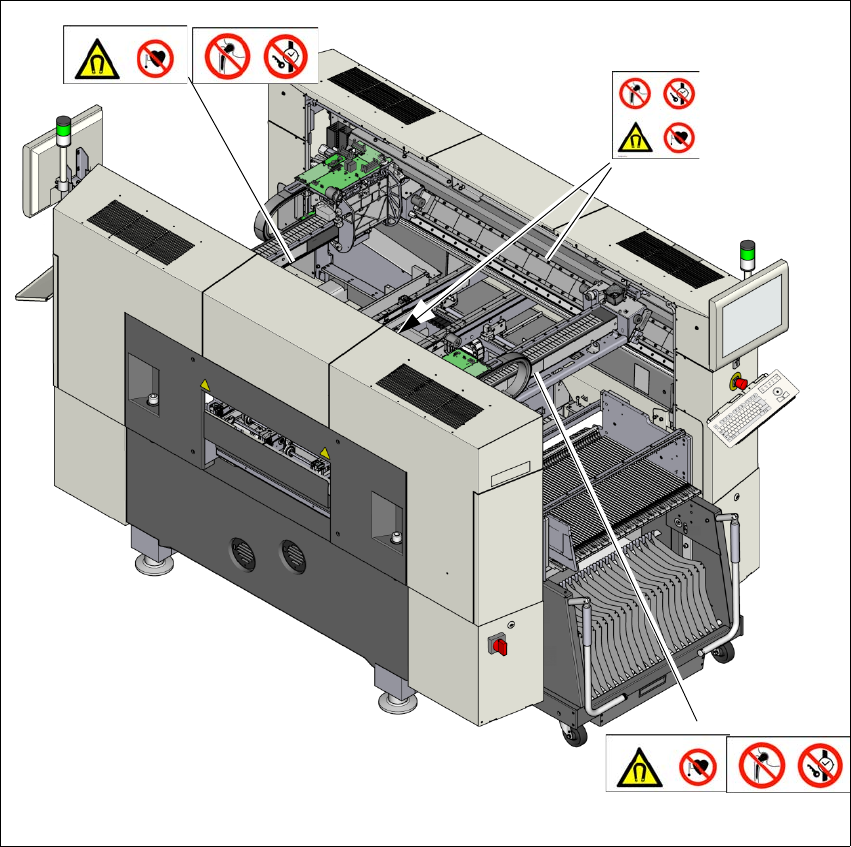

Рис. 2.2 - 3 Предупредительная наклейка W202 на порталах
2
Поз. W202, изделие № 03009341-01
Поз. W202, изделие №. 03009341-01
W 202
W 202
W 202
