2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.2 Предупредительные наклейки Начиная с версии ПО SR.70 6.1 SP1 Издание 10/2014 54 2.2.5.2 Предупредительная наклейка W21 1 2 Изде лие № 030093…
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.2 Предупредительные наклейки
53
2.2.5.1 Предупредительные наклейки W206, W250, W251 на внутренних сторонах две-
рей секторов
2

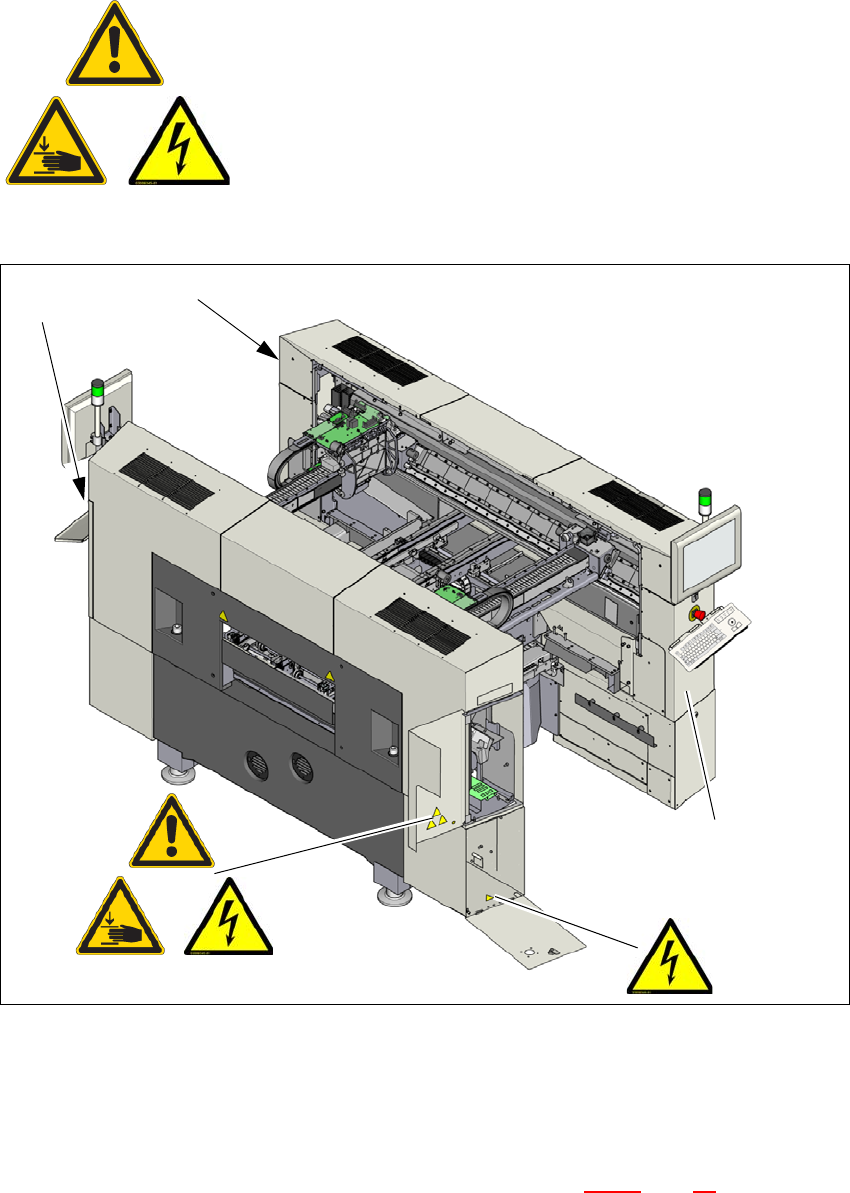

Рис. 2.2 - 7 Предупредительные наклейки на внутренней стороне дверей секторов
Поз. W251, на внутренней стороне дверей секторов, изделие № 03079298-xx
Поз. W250, на внутренней стороне дверей секторов, изделие № 03079262-xx
Поз. W206, на внутренней стороне дверей секторов, изделие № 03009345-xx
Поз. W206, на системе электропитания внутри (см. также рис. 2.2 - 8
, стр. 54 )
Пуск машины разрешается осуществлять только при установ-
ленном стопоре и закрытой двери.
(W250)
(W206)
(W251)
W206
W250, W251, W206
на двери внутри
W250, W251, W206
на двери внутри
(W250)
(W206)
(W251)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
54
2.2.5.2 Предупредительная наклейка W211
2
Изделие № 03009351-01 (кол-во на автомат: 2)
Поз. W211 на рис. 2.2 - 8
, стр. 54 изделие № 03009351-01.

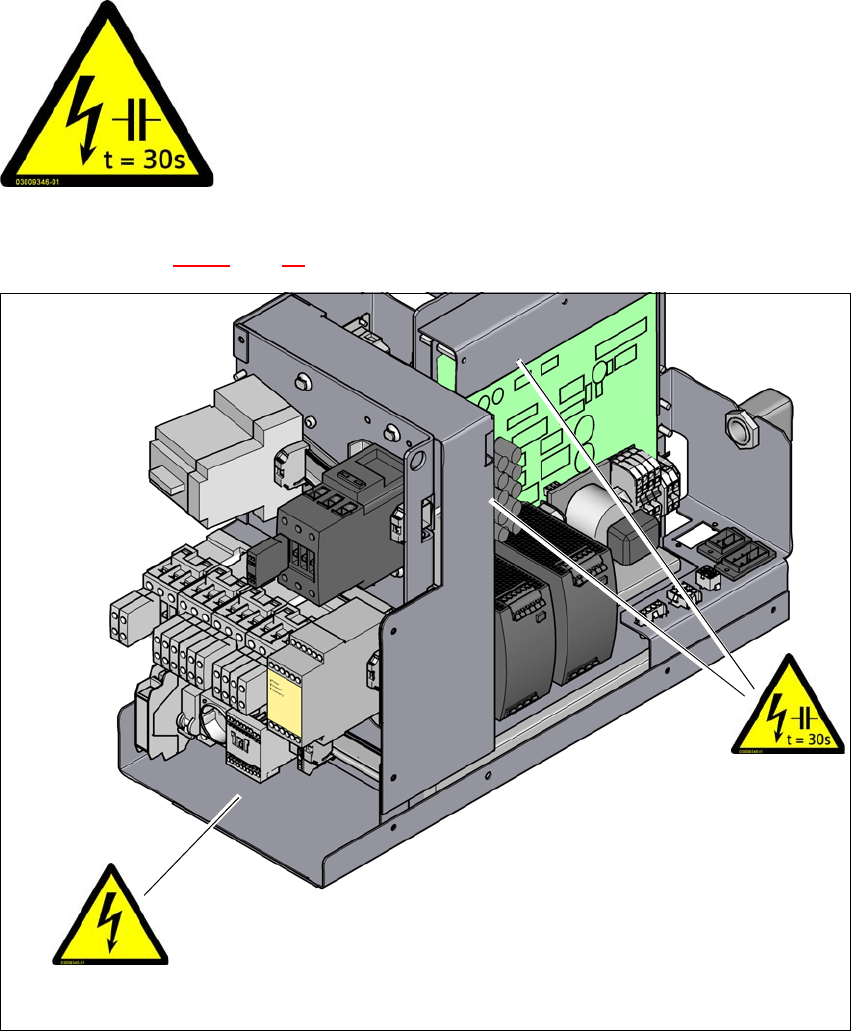

Рис. 2.2 - 8 Предупредительная наклейка W206, W211 на системе электропитания
– W211 на плате предохранителей и распределителей A3.
– W211 на кожухе узла ограничителя пускового тока A1.
– W206 на передней стороне системы электропитания
2
2
СЕТЕВОЕ НАПРЯЖЕНИЕ!
Главный выключатель перевести в положение ВЫКЛ и подо-
ждать 30 секунд, пока не разрядятся конденсаторы.
Регион NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.2 Предупредительные наклейки
55
2.2.6 Предупредительная наклейка на кнопках АВАР ОТКЛ
2
Поз. W209 на рис. 2.2 - 9, изделие № 03009349-01 (кол-во на автомат: 2)
2
2

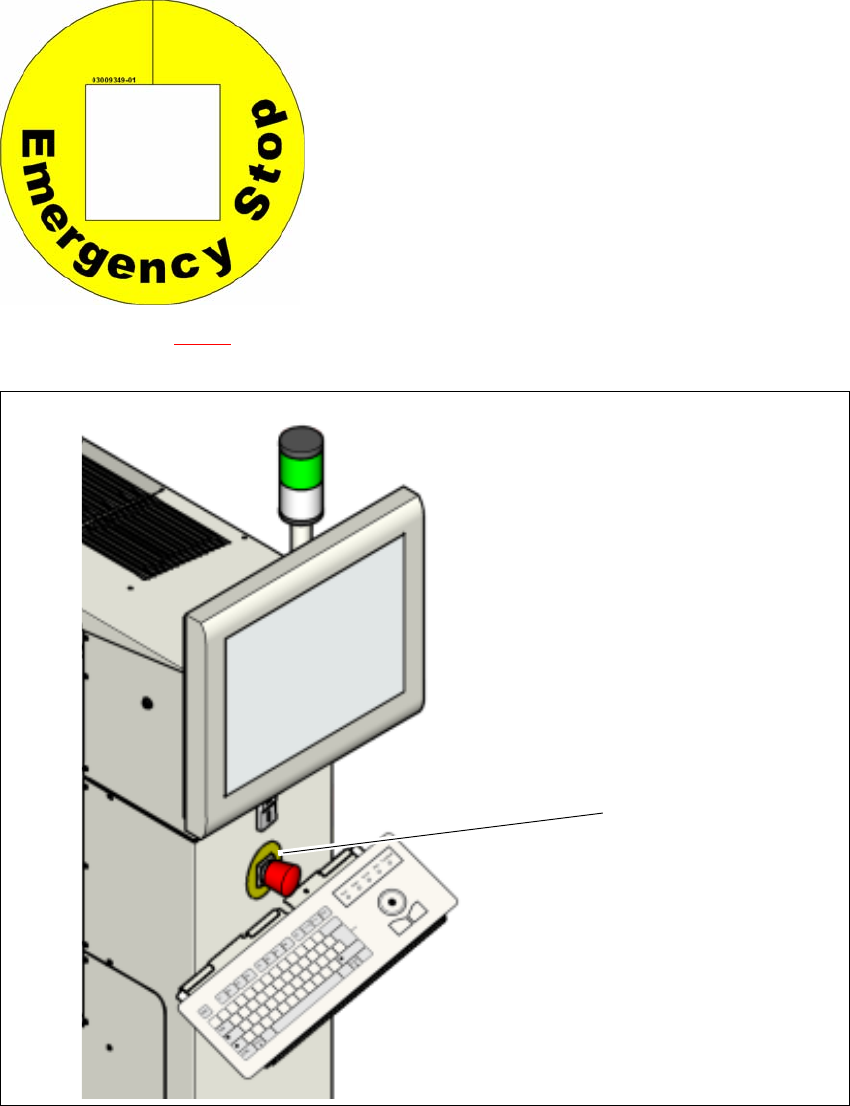

Рис. 2.2 - 9 Предупредительная наклейка W209 на кнопках АВАР. ОТКЛ.
Поз. W209, изделие №. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Для Австралии, Канады, Мексики и США
вместо желтого кольца на кнопках АВАР
ОТКЛ наклеивается предупредительная на-
клейка W209 на монтажный блок.
W 209
