00196969-04-BA-SX12-V2-RU - 第57页
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопаснос ть Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.2 Предупредительные нак лейки 57 2.2.8 Инфор мационная наклейка " Ст олкновение с голов…
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
56
2.2.7 Высокие температуры на Head Control Unit (HCU)
Поз. 1 на рис. 2.2 - 10, наклейка предупреждения о высокой температуре, изделие №
03031926-01 (2 - 4, в зависимости от конфигурации).
2

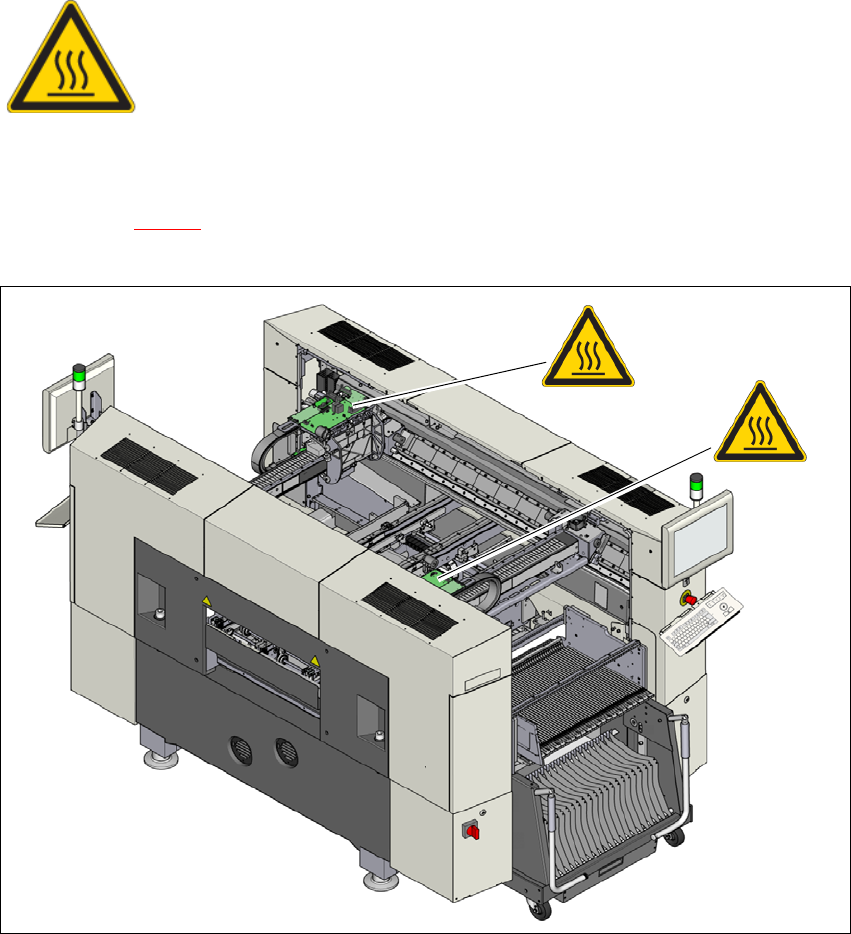

Рис. 2.2 - 10 Наклейка предупреждения о высокой температуре на Head Control Unit (HCU)
2
ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГОВ ВСЛЕДСТВИЕ ВЫСОКОЙ ТЕМ-
ПЕРАТУРЫ!
При продолжительном режиме работы корпус Head Control Unit (HCU)
может нагреваться до высоких температур.
Соблюдать осторожность при касании к Head Control Unit (HCU).
(1)
(1)
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.2 Предупредительные наклейки
57
2.2.8 Информационная наклейка "Столкновение с головкой" на IC-камере
TwinStar
Информационная наклейка "Столкновение с головкой" на рис. 2.2 - 11, изделие №
03015392-02
(кол-во на автомат: макс. 2)
2

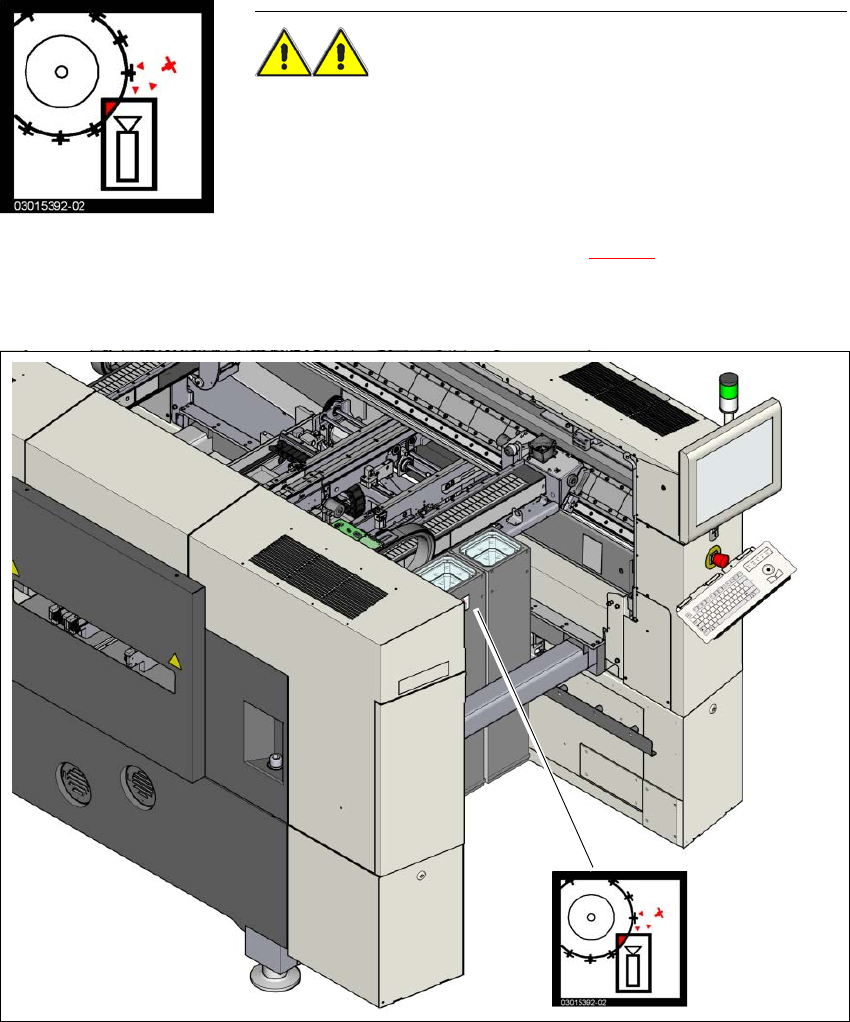

Рис. 2.2 - 11 Информационная наклейка "Столкновение с головкой" на IC-камере TwinStar/
(1) Информационная наклейка "Столкновение с головкой" на IC-камере TwinStar
ОСТОРОЖНО РИСК СТОЛКНОВЕНИЯ С ГОЛОВ-
КОЙ 2
После замены монтажной головки TwinStar на SpeedStar голов-
ка SpeedStar сталкивается с корпусами камер.
Демонтируйте стационарные камеры для компонентов типа 33,
55 x 45, и типа 25, 16 x 16, головки TwinStar.
(1)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
58
2.2.9 Предупредительная наклейка на транспортере ПП
2

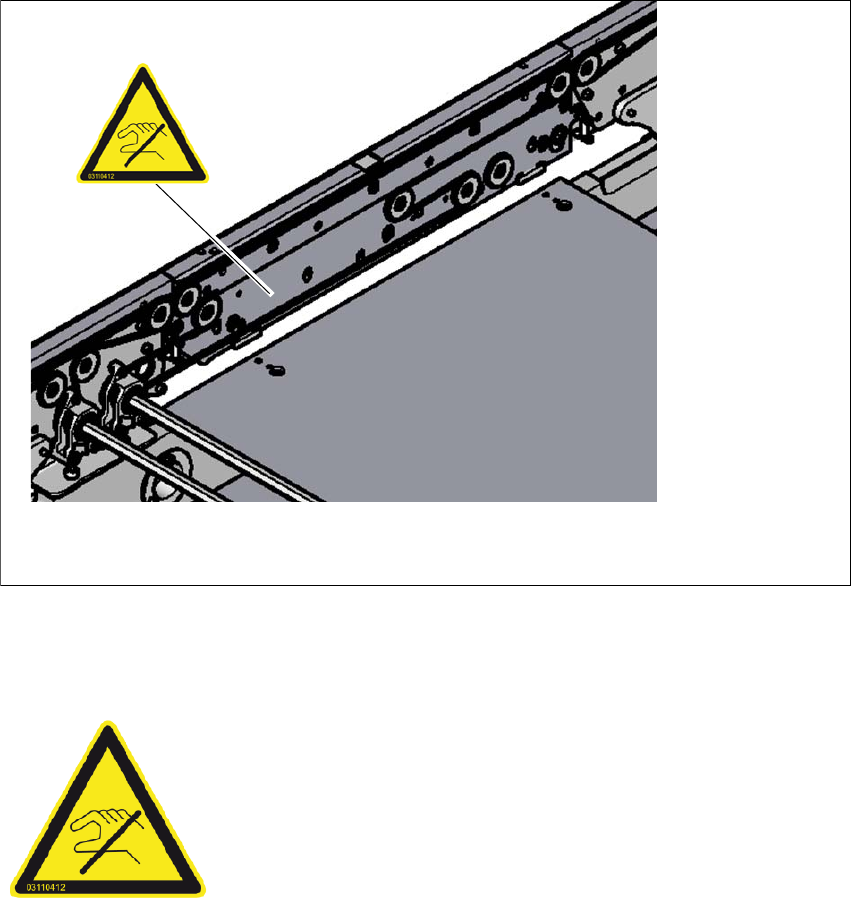

Рис. 2.2 - 12 Предупредительная наклейка "Чувствительные стенки транспортера" на зажимной пластине
транспортера ПП
2.2.9.1 Предупредительная наклейка "Чувствительные стенки транспортера"
2
Изделие № 03110412-01 (1 шт. на каждой стенке транспортера и в зоне монтажа)
Чувствительные стенки транспортера!
Стенки транспортера очень чувствительны, их категорически
запрещается смещать без отпуска тормозов.
Нарушение этого требования может привести к непоправи-
мому повреждению стенок транспортера.
