2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.5 Правила техники безопасности при эксплуатации автоматов SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 66 2.5.8 Правила те хн ики …
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.5 Правила техники безопасности при эксплуатации автоматов SX1/SX2
65
2.5.5 Инструкции по технике безопасности для камер компонентов головки
TwinStar при замене монтажной головки
2
2.5.6 Указание по защите ESD на автоматах
2
2.5.7 Указания по надлежащей установке контейнеров для брака
Во избежание столкновения монтажной головки с контейнером для сбора дефектных ком-
понентов и (или) присосов строго выполняйте следующие указания по безопасности:
обращайте внимание на то, чтобы контейнер для брака был надежно установлен в фик-
саторе;
следите за тем, чтобы контейнер для брака не выступал за границы фиксатора.
2
ОСТОРОЖНО
Опасность столкновения!
После замены монтажной головки TwinStar на SpeedStar головка SpeedStar сталки-
вается с корпусами камер.
Демонтируйте стационарные камеры для компонентов типа 33, 55 x 45, и типа
25, 16 x 16, головки TwinStar.
УКАЗАНИЕ
Условия для электростатической безопасности автоматов
Используйте только те присосы, которые обозначены как токопроводящие.
УКАЗАНИЕ
Каждый контейнер для брака может быть оснащен датчиком (см. раздел 6.7
, стр.
348
), информирующем о правильном положении контейнера.
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.5 Правила техники безопасности при эксплуатации автоматов SX1/SX2 Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
66
2.5.8 Правила техники безопасности по использованию механизмов смены
присосов
Во избежание столкновения монтажной головки с механизмом смены присосов строго вы-
полняйте следующие указания по безопасности:
2
2
ОСТОРОЖНО
Опасность столкновения головки при смешанных конфигурациях!
При смешанных конфигурациях существует опасность столкновения головки.
Для каждой монтажной головки устанавливайте только соответствующий меха-
низм смены присосов с магазинами к этой головке.
ОСТОРОЖНО
Опасность столкновения головки при выступающем рычаге!
Выступающий за магазин рычаг может стать причиной столкновения монтажной го-
ловки.
Следите за тем, чтобы рычаги не выходили за пределы магазинов.
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.5 Правила техники безопасности при эксплуатации автоматов SX1/SX2
67
2.5.9 Высокие температуры на монтажной головке C&P20 при длительном
режиме работы
2

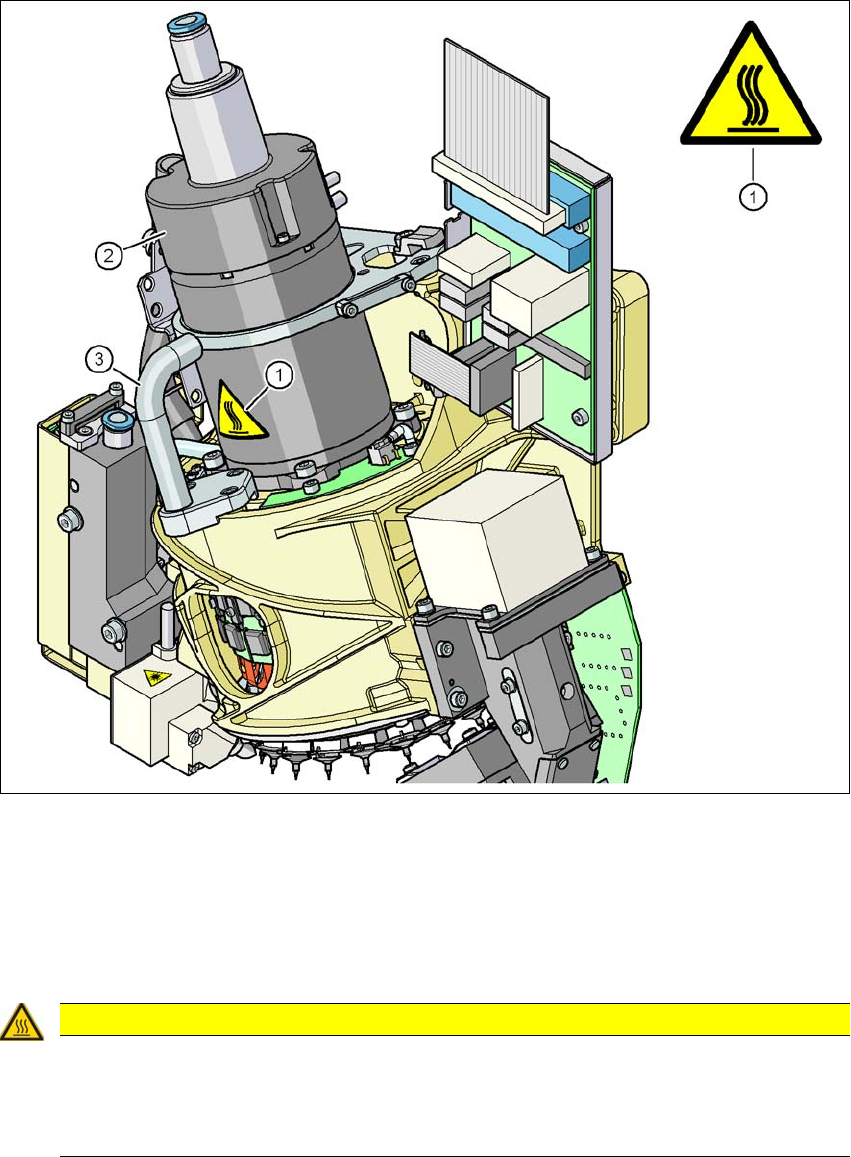

Рис. 2.5 - 3 Высокая температура монтажной головки SpeedStar (C &P20) во время длительной эксплуата-
ции
(1) Наклейка предупреждения о высокой температуре, изделие № 03031926-01
(2) Корпус двигателя звезды
(3) Рукоятка
2
ВНИМАНИЕ
Опасность получения ожогов из-за высоких температур!
Корпус двигателя звезды и рукоятка на монтажной головке могут сильно нагревать-
ся при длительной эксплуатации и при температуре окружающей среды выше 22°C.
Не прикасайтесь к этим деталям.
