Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/20142.6 Дополнительные правила техники безопасности для автомата SX1/SX2
69
2.6 Дополнительные правила техники безопасности
для автомата SX1/SX2
2.6.1 Инструкции по технике безопасности при стыковке и расстыковке
тележки для подачи компонентов
2
2
2
2
2.6.2 Указания по безопасности при выбросе мусора из контейнера для отхо-
дов ленты
Контейнер для отходов ленты необходимо при опорожнении извлекать из тележки для ком-
понентов. При этом существует опасность защемления большого пальца. Во избежание по-
добной ситуации строго следуйте указаниям по безопасности в разделе 5.8.2
, на стр. 266.
ОСТОРОЖНО
Эксплуатация только с тележками для компонентов!
Монтажный автомат разрешается эксплуатировать только при условии, что на всех
местах установки пристыкованы тележки для компонентов.
Выполните оснастку свободных мест установок подающими модулями Dummy,
как это описано в разделе 2.7.5.1
, на странице 82.
ОСТОРОЖНО
Опасность защемления!
Во время стыковки и расстыковки тележки для компонентов существует опасность
защемления.
Стыковку и расстыковку тележки всегда выполняйте в одиночку.
ВНИМАНИЕ
Опасность повреждения рукояток!
Во время транспортировки тележки для компонентов существует опасность по-
вреждения рукояток.
При транспортировке не поднимайте тележку за рукоятки.
ВНИМАНИЕ
Опасность травмирования конечностей!
Во время стыковки и расстыковки существует опасность травмирования конечно-
стей.
Во время стыковки и расстыковки не допускайте попадания конечностей в об-
ласть перемещения тележки для компонентов.
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
70
2.7 Предохранительные устройства
2.7.1 Защитные кожухи
Защитные кожухи и крышки выполняют функцию разделяющих защитных устройств и не
допускают проникновения внутрь автомата.
2
2

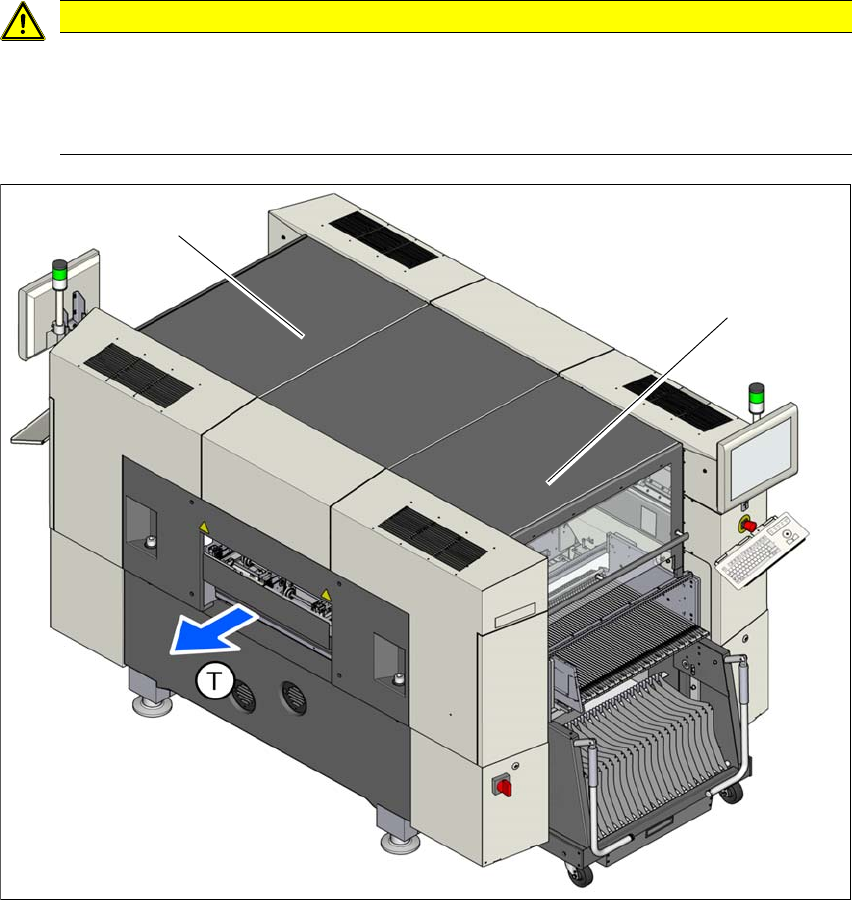

Рис. 2.7 - 1 Защитные кожухи
(1) Защитный кожух на месте установки 1
(2) Защитный кожух на месте установки 2
Область перемещения порталов укрыта двумя открывающимися защитными кожухами
(поз. 1 и 2).
ВНИМАНИЕ
Опасность повреждения!
Слишком высокая нагрузка может привести к повреждению защитных кожухов и
крышек.
Не становитесь и не взбирайтесь на защитные кожухи и крышки.
(1)
(2)
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
71
Функционирование 2
При открытии вверх одного из защитных кожухов электропитание осей порталов незамед-
лительно прерывается. Оси портала останавливаются. На экране появляется сообщение
"Закройте кожух".
Закрыть защитные кожухи и нажать кнопку пуска (поз. 2 на рис. 2.7 - 2), чтобы возобно-
вить монтаж.
2

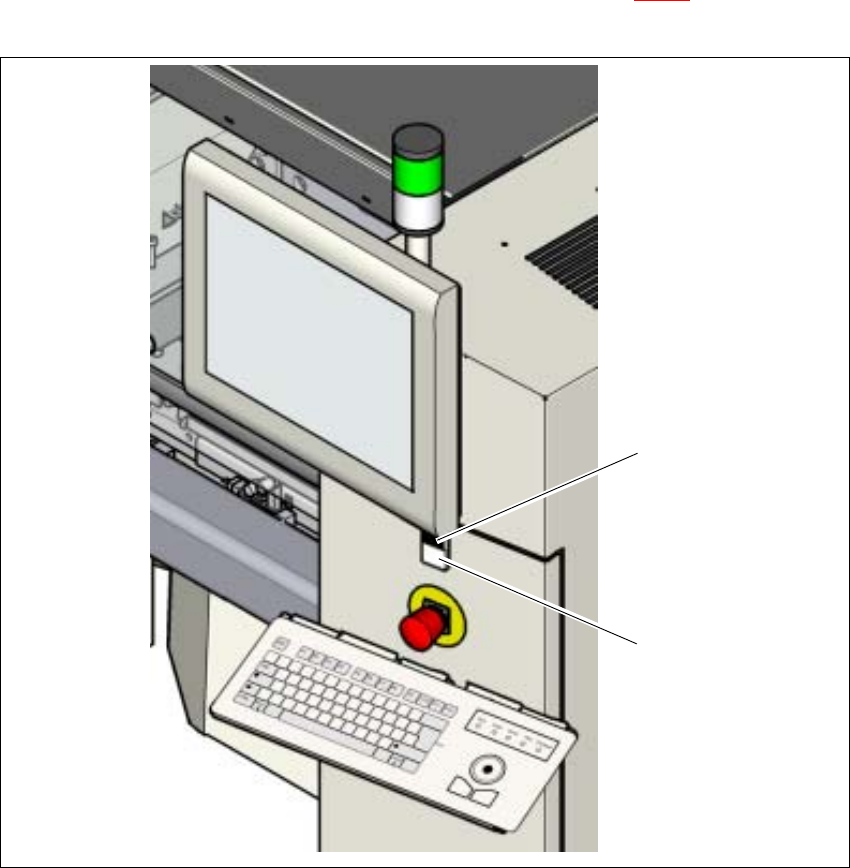

Рис. 2.7 - 2 Расположение кнопок пуска на автомате
(1) Кнопка останова (черная) на автомате
(2) Кнопка пуска на автомате
(2)
(1)
