2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.7 Предохранительные ус тройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 72 2.7.2 Выклю чатели и кнопки на автома т е 2.7.2.1 Распо ло…
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
71
Функционирование 2
При открытии вверх одного из защитных кожухов электропитание осей порталов незамед-
лительно прерывается. Оси портала останавливаются. На экране появляется сообщение
"Закройте кожух".
Закрыть защитные кожухи и нажать кнопку пуска (поз. 2 на рис. 2.7 - 2), чтобы возобно-
вить монтаж.
2
Рис. 2.7 - 2 Расположение кнопок пуска на автомате
(1) Кнопка останова (черная) на автомате
(2) Кнопка пуска на автомате
(2)
(1)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
72
2.7.2 Выключатели и кнопки на автомате
2.7.2.1 Расположение выключателей и кнопок на автомате
2
Рис. 2.7 - 3 Расположение выключателей и кнопок на стороне вывода ПП
(1) Главный выключатель
(2) Кнопка пуска
(3) Кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ
(4) Кнопка останова (черная)
(T) Направление транспортировки ПП
(2)
(1)
(3)
(4)
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
73
2

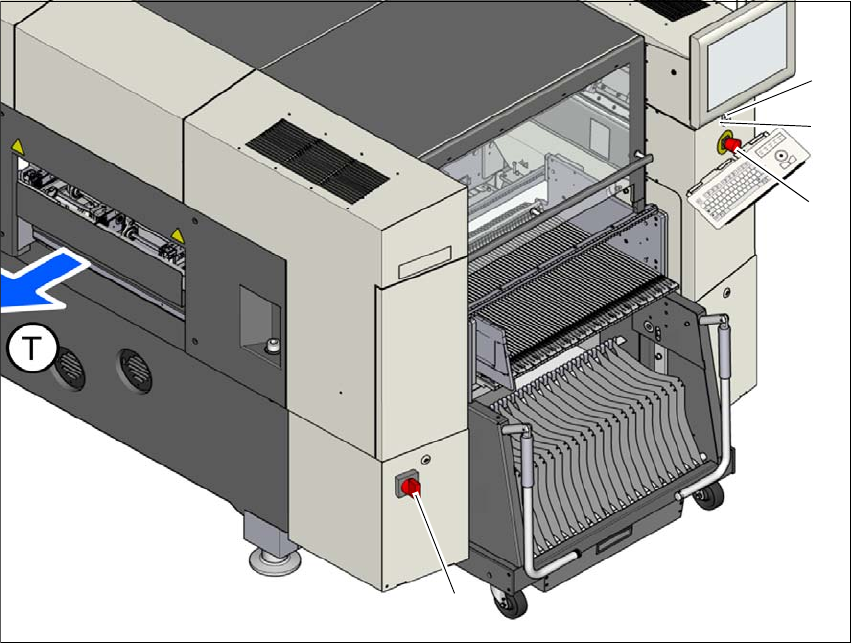

Рис. 2.7 - 4 Расположение выключателей и кнопок на стороне подачи ПП
(1) Кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ
(2) Кнопка пуска
(3) Кнопка останова (черная)
(T) Направление транспортировки ПП
(3)
(1)
(2)
