2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.7 Предохранительные ус тройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 74 2.7.2.2 Распо лож ение за щи тны х вык лю чателей на авт о…
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
73
2

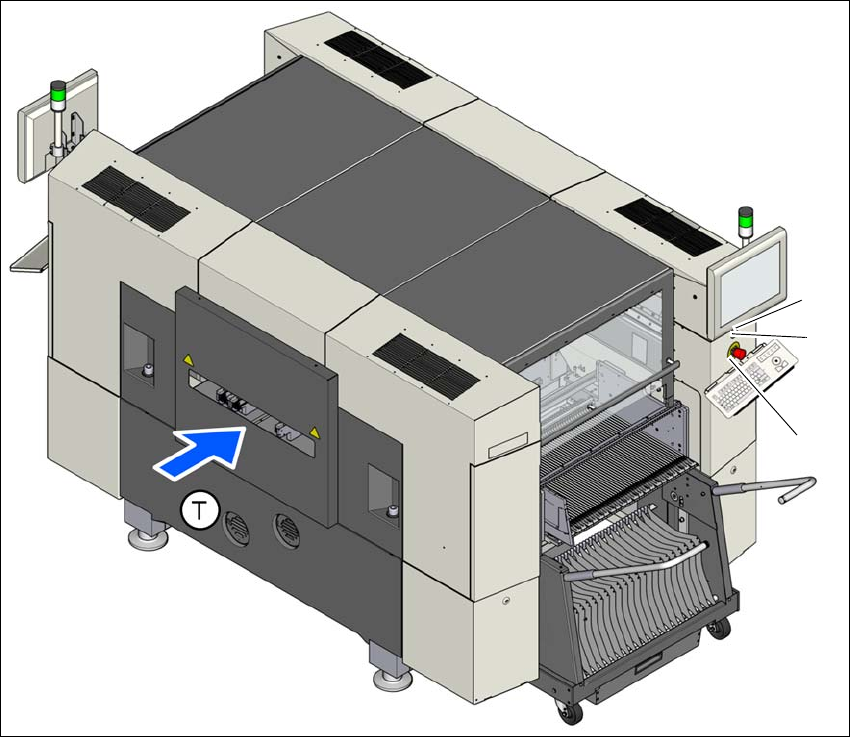

Рис. 2.7 - 4 Расположение выключателей и кнопок на стороне подачи ПП
(1) Кнопка АВАРИЙНОГО ОТКЛЮЧЕНИЯ
(2) Кнопка пуска
(3) Кнопка останова (черная)
(T) Направление транспортировки ПП
(3)
(1)
(2)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
74
2.7.2.2 Расположение защитных выключателей на автомате
2

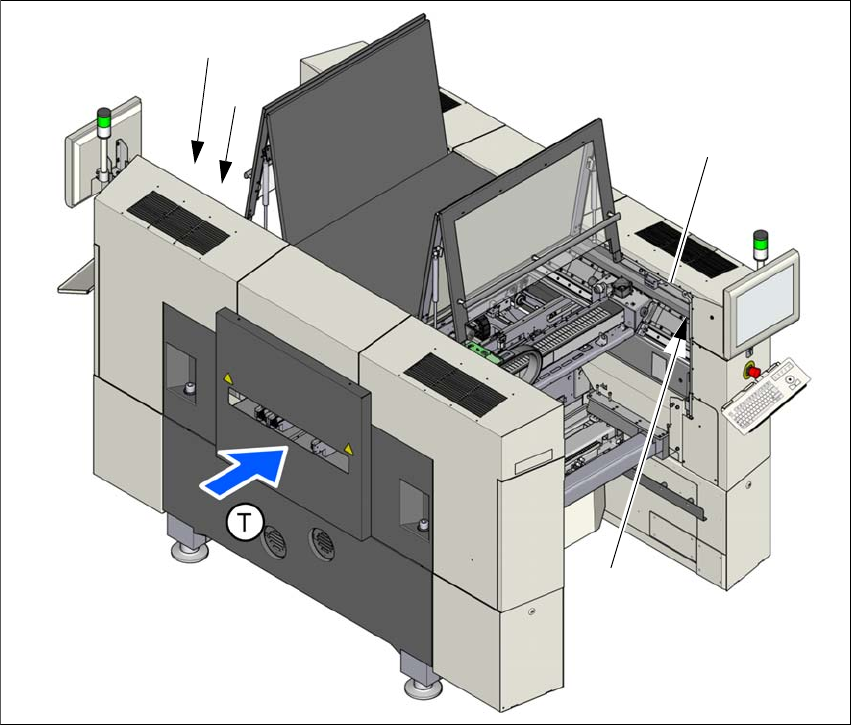

Рис. 2.7 - 5 Расположение защитных выключателей на автомате
(1) Выключатель защитного кожуха, место установки 1
(2) Выключатель защитного кожуха, место установки 2
(3) Защитный выключатель распознавания амортизатора
(T) Направление транспортировки ПП
(2)
(1)
(3)
(3)
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
75
2.7.2.3 Функциональное описание
Главный выключатель в положении ВЫКЛ. (см. поз. 1 на рис.
2.7 - 3, стр. 72) 2
Главный выключатель отключает фазы L1, L2 и L3 от электросети.
2
Главный выключатель в положении ВКЛ. 2
После включения главного выключателя сетевое напряжение подается на ограничитель пу-
скового тока (A1), включается преобразователь тока AC/DC с напряжением 24 В. На предо-
хранительной комбинации контакторов (K3) загорается СИД "Power". Запускается
управляющий компьютер, включается подача всех напряжений питания, за исключением
напряжений промежуточного контура осей порталов (260 В-) и осей звезды (150 В-).
Кнопки останова (черные) (поз. 2 и 7 на рис. 2.7 - 3, стр. 72 и поз. 3 и 5 на рис. 2.7 - 4, стр. 73)2
При помощи данных кнопок автомат выключается.
Кнопки пуска (поз. 3 и 6 на рис. 2.7 - 3, стр. 72 и поз. 2 и 4 на рис. 2.7 - 4, стр. 73) 2
После перевода главного выключателя в положение ВКЛ необходимо нажать кнопку пуска,
чтобы запустить автомат в режиме монтажа. То же самое необходимо выполнить после от-
крывания защитных кожухов или нажатия кнопки АВАР ОТКЛ.
ОПАСНО
Опасные для жизни напряжения!
Ненадлежащее обращение с автоматом может привести к смерти или тяжелому
травмированию, а также значительному материальному ущербу.
Даже при установке главного выключателя в положение ВЫКЛ, на следующих ком-
понентах остается опасное для жизни напряжение:
– Клеммы для подсоединения кабеля L1, L2 и L3 главного выключателя Q1
– Сервисная розетка X98
– Защитный автомат F1 для сервисной розетки
– Все
отдельные провода, которые находятся под напряжением при нахождении
главного выключателя в положении ВЫКЛ, имеют коричневый цвет.
Соблюдать действующие инструкции по технике безопасности и предписания
DIN (в первую очередь EN 60204, часть 1 или IEC 60204, часть 1), а также пред-
писания страны эксплуатации.
Открывать защитные дверцы блока электропитания разрешается только квали-
фицированным и соответствующим образом подготовленным специалистам.
