2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.7 Предохранительные ус тройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 78 Предохранительная комбинация контакторов K3 ( поз .1 на ри…
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
77
2.7.3 Расположение предохранительной комбинации контакторов и сервис-
ной розетки
2

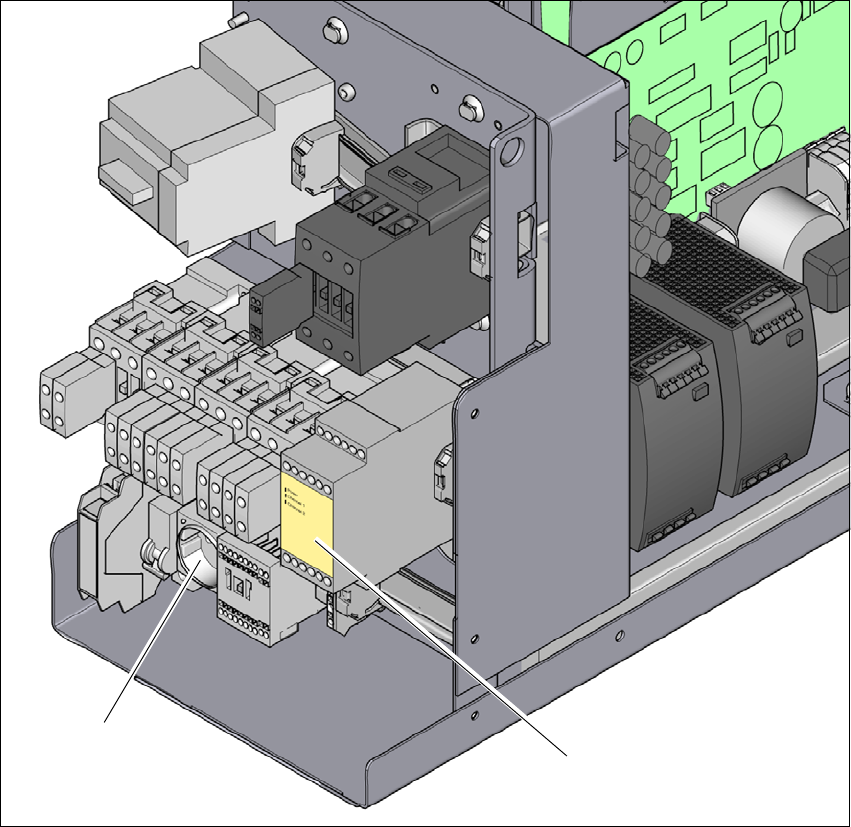

Рис. 2.7 - 6 Расположение предохранительной комбинации контакторов и сервисной розетки
2
(1) Предохранительная комбинация контакторов
(2) Сервисная розетка
(2)
(1)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
78
Предохранительная комбинация контакторов K3 (поз.1 на рис. 2.7 - 6, стр. 77) 2
Предохранительная комбинация контакторов расположена в выдвижном блоке электропи-
тания. Она используется для контроля контакторов системы АВАР ОТКЛ и предохранитель-
ных устройств.
Для активации предохранительной комбинации контакторов необходимо выполнение трех
условий:
– Должен быть подан сигнал "Деблокирование ПО" или "Control ON".
– Контур АВАР ОТКЛ должен быть замкнут.
– Пусковая кнопка должна быть нажата.
На
лицевой стороне предохранительной комбинации контакторов располагаются три зеле-
ных светодиода рабочей индикации (см. рис. 2.7 - 7
, стр. 79):
– СИД "Power" указывает, что подается напряжение.
– СИДы "Channel 1" и "Channel 2" горят, если была нажата кнопка пуска, замкнут контур
АВАРИЙНОГО ОТКЛЮЧЕНИЯ и сигнальный контур не сигнализирует состояние
ошибки.
Сервисная розетка (поз.2 на рис. 2.7 - 6, стр. 77) 2
Сервисная розетка расположена в выдвижном блоке электропитания и защищена кожухом.
Она может использоваться только в том случае, если питание на автомат подается от элек-
тросети по пятижильному кабелю (L1, L2, L3, N и PE). При использовании четырехжильного
кабеля, например, без провода N, розетка не нужна.
2
ОСТОРОЖНО
Указания по технике безопасности, связанные с опасными для жизни напряжения-
ми!
Соблюдайте правила техники безопасности по обращению с опасным для жизни на-
пряжением также и в том случае, если автомат выключен! (См. раздел 2.1.3
начиная
со стр. 38
).
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
79
2.7.4 Контуры АВАР. ОТКЛ. и сигнальный контур
2.7.4.1 Структура контуров АВАРИЙНОГО ОТКЛЮЧЕНИЯ
Следующие контакты находятся в последовательной цепи и образуют контур АВАР ОТКЛ:
– Замыкающие контакты двух выключателей защитных кожухов
– Замыкающие контакты двух схем контроля амортизаторов оси Y
– Замыкающие контакты кнопки АВАР ОТКЛ
– Замыкающие контакты двух тележек для компонентов
– Каналы предохранительной комбинации контакторов ПКК K3
В контуре АВАР. ОТКЛ. сигнал шины CAN сигнального контура (см. раздел
2.7.4.2, стр. 80)
подается на предохранительную комбинацию контакторов K3. Если контур аварийного
останова замкнут и от сигнального контура не подается никаких сообщений о неисправно-
стях, то кроме зеленого сетевого контрольного светодиода предохранительной комбинации
контакторов горят еще и оба зеленых светодиода каналов 1 и 2.
2
Рис. 2.7 - 7 Сигнальный светодиод на предохранительной комбинации контакторов
(1) Сеть / питание
(2) Канал 1 / Channel 1
(3) Канал 2 / Channel 2
2
(1)
(2)
(3)
