Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопаснос ть Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства 81 2 Рис . 2.7 - 8 Контуры АВАРИЙНОГ О ОТКЛЮ ЧЕНИЯ SIPLACE SX…
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
80
2.7.4.2 Структура сигнального контура
Следующие модули сигнального контура опрашиваются индивидуально:
– защитные выключатели защитных кожухов;
– контроль амортизаторов оси Y;
– сигнальные контакты тележек для компонентов;
– кнопки АВАРИЙНОГО ОТКЛЮЧЕНИЯ.
В режиме готовности автомата к эксплуатации все сигнальные контакты замкнуты. При под-
нимании одного из защитных кожухов соответствующий сигнальный контакт размыкается.
По шине CAN информация об изменении состояния передается
на управляющий компью-
тер. На терминале оператора отображается соответствующее сообщение о неисправности.
2.7.4.3 Функциональное описание контура аварийного останова
Для запуска и эксплуатации автомата должны быть выполнены следующие условия:
– все тележки для компонентов должны быть пристыкованы и подключены;
– все защитные кожухи должны быть закрыты;
– все амортизаторы оси Y должны быть смонтированы;
– обе кнопки АВАР. ОТКЛ. должны быть деблокированы;
– должно иметься минимальное рабочее давление воздуха;
– деблокирование ПО ("Control ON") должно быть
активировано, чтобы сигнал пуска
кнопки "Пуск" мог включить предохранительную комбинацию контакторов;
–24В - имеются на участке от выхода преобразователя постоянного/переменного тока до
кнопки "Пуск" и предохранительной комбинации контакторов.
если теперь нажать одну из кнопок пуска, включается предохранительная комбинация кон-
такторов ПКК K3, и машина готова к работе:
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.7 Предохранительные устройства
81
2
Рис. 2.7 - 8 Контуры АВАРИЙНОГО ОТКЛЮЧЕНИЯ SIPLACE SX1/SX2
Кнопка пуска нажата.
Нет
Нет
Да
Нет
Нет
Да
Да
2
Активировано
ПККa Нет
Напряжение
Ось Y 0 В
Ось X 0 В
Ось звезды 0 В
Ось DP 40 В-
Ось Z (C&P, TH) 40 В-
Ось Z (CPP) 0 В-
Активировано
Транспортер ПП Нет
Подъемный стол Нет
Зажим ПП Нет
Настройка ширины Нет
Резак пустой ленты Нет
Втягив. тел. для комп. Да
a) ПКК Предохранительная комбинация контакторов K3
Да
Мин. давл. сжатого воз-
духа
0,5 MПa
(5,0 бар)?
Нажата
кнопка АВАР. ОТКЛ.?
- Защитный кожух открыт?
- Амортизатор оси Y отсут-
ствует?
Контур АВАР. ОТКЛ.
к тележке для подачи ком-
понентов разомкнут?
2
Активировано
ПКК
a
Да
Напряжение
Ось Y 260 В-
Ось X 260 В-
Ось звезды 150 В-
Ось DP 42 В-
Ось Z (C&P, TH) 42 В-
Ось Z (CPP) 150 В-
Активировано
Транспортер ПП Да
Подъемный стол Да
Зажим ПП Да
Настройка ширины Да
Резак пустой ленты Да
Втягив. тел. для комп. Да
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
82
2.7.5 Защита от проникновения
2.7.5.1 Защита от проникновения на местах установки
2

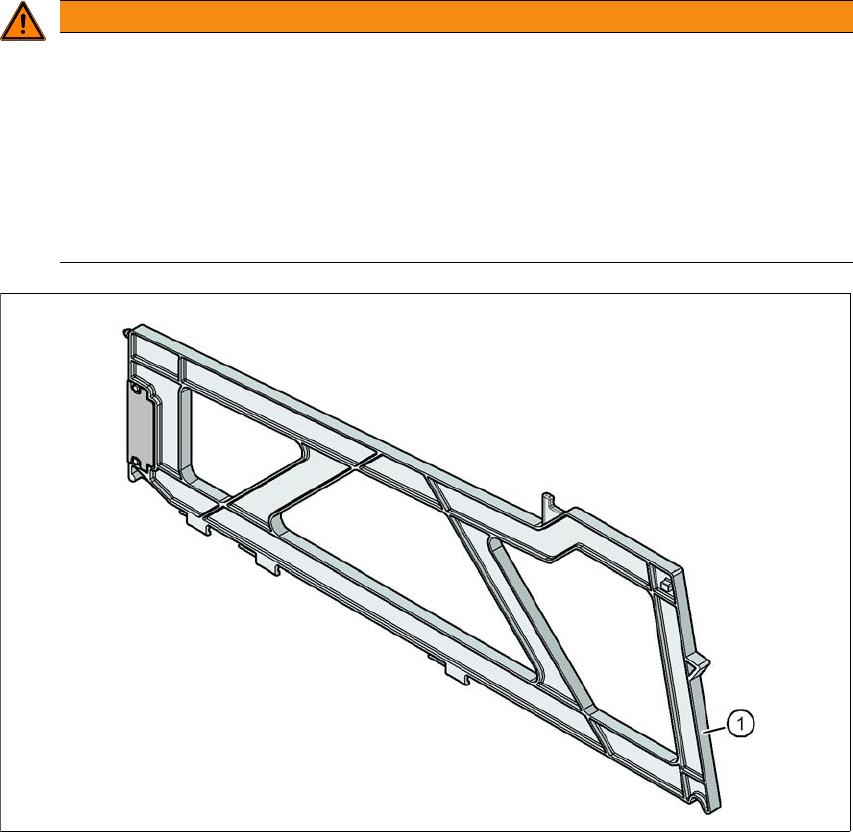

Рис. 2.7 - 9 Защита от проникновения на местах установки тележки для компонентов
2
(1) Dummy Feeder SIPLACE X, изделие № 00141226-xx
ОСТОРОЖНО
Эксплуатация
Эксплуатационная безопасность за счет использования каждого второго места
установки!
Эксплуатационная безопасность в отношении тележек для компонентов на
SIPLACE SX1/SX2 обеспечивается только в случае, если как минимум каждое вто-
рое свободное место установки занято подающим модулем или защитой от проник-
новения (Dummy-Feeder).
При оснастке держателя для ячеистых магазинов закройте каждое второе сво-
бодное место установки защитой от проникновения.
