Рис. 2.7 - 8 Контуры АВАРИЙНОГО ОТКЛЮЧЕНИЯ SIPLACE SX1/SX2
Кнопка пуска нажата.
Нет
Нет
Да
Нет
Нет
Да
Да
2
Активировано
ПККa Нет
Напряжение
Ось Y 0 В
Ось X 0 В
Ось звезды 0 В
Ось DP 40 В-
Ось Z (C&P, TH) 40 В-
Ось Z (CPP) 0 В-
Активировано
Транспортер ПП Нет
Подъемный стол Нет
Зажим ПП Нет
Настройка ширины Нет
Резак пустой ленты Нет
Втягив. тел. для комп. Да
a) ПКК Предохранительная комбинация контакторов K3
Да
Мин. давл. сжатого воз-
духа
0,5 MПa
(5,0 бар)?
Нажата
кнопка АВАР. ОТКЛ.?
- Защитный кожух открыт?
- Амортизатор оси Y отсут-
ствует?
Контур АВАР. ОТКЛ.
к тележке для подачи ком-
понентов разомкнут?
2
Активировано
ПКК
a
Да
Напряжение
Ось Y 260 В-
Ось X 260 В-
Ось звезды 150 В-
Ось DP 42 В-
Ось Z (C&P, TH) 42 В-
Ось Z (CPP) 150 В-
Активировано
Транспортер ПП Да
Подъемный стол Да
Зажим ПП Да
Настройка ширины Да
Резак пустой ленты Да
Втягив. тел. для комп. Да
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.7 Предохранительные устройства Начиная с версии ПО SR.706.1 SP1 Издание 10/2014
82
2.7.5 Защита от проникновения
2.7.5.1 Защита от проникновения на местах установки
2
Рис. 2.7 - 9 Защита от проникновения на местах установки тележки для компонентов
2
(1) Dummy Feeder SIPLACE X, изделие № 00141226-xx
ОСТОРОЖНО
Эксплуатация
Эксплуатационная безопасность за счет использования каждого второго места
установки!
Эксплуатационная безопасность в отношении тележек для компонентов на
SIPLACE SX1/SX2 обеспечивается только в случае, если как минимум каждое вто-
рое свободное место установки занято подающим модулем или защитой от проник-
новения (Dummy-Feeder).
При оснастке держателя для ячеистых магазинов закройте каждое второе сво-
бодное место установки защитой от проникновения.
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.8 Остаточные напряжения и длительность разрядки в автомате
83
2.8 Остаточные напряжения и длительность разрядки
в автомате
При нажатии кнопки АВАР. ОТКЛ. или отключении автомата значения напряжения в проме-
жуточных контурах 260 В- для осей портала или 150 В- для осей звезд в течение короткого
времени снижаются до безопасного остаточного напряжения.
2
2

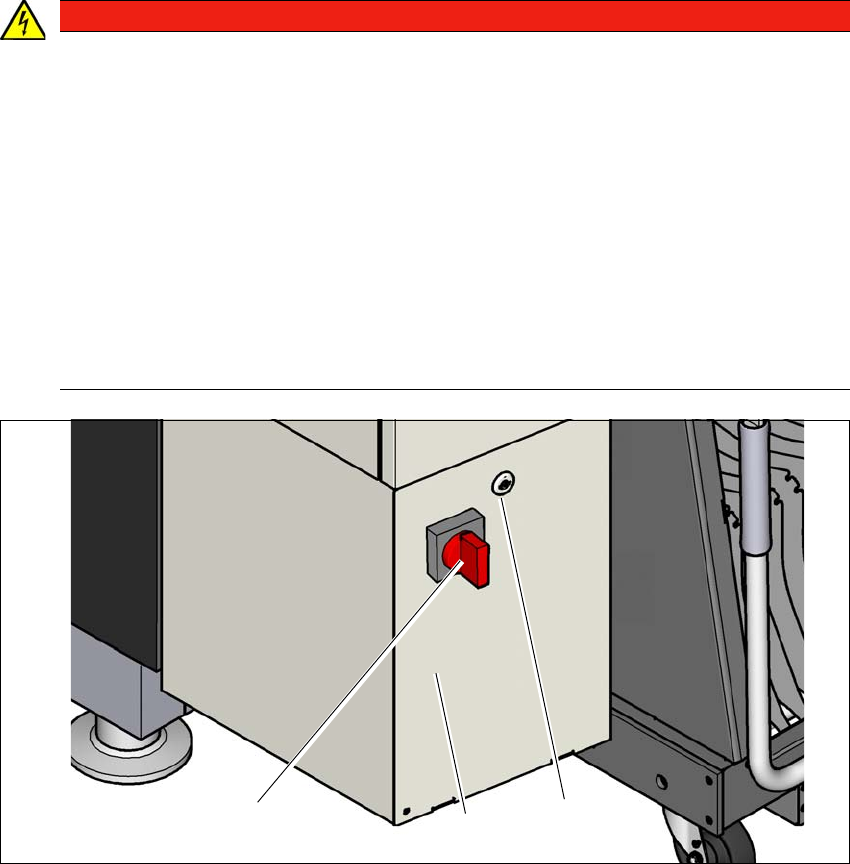

Рис. 2.8 - 1 Выдвижной блок электропитания
(1) Главный выключатель
(2) Выдвижной блок электропитания за крышкой
(3) Замок с задвижкой в крышке
ОПАСНО
Опасное напряжение!
На автомат подается сетевое напряжение 3x200В~, 3 x 208 В~, 3 x 220 В~, 3 x 230
В~, 3 x 380 В~, 3 x 400 В~ или 3x415В~ ± 5 %, 50/60 Гц. В связи с этим части авто-
мата находятся под опасными напряжениями, даже при выключенном главном вы-
ключателе.
Ненадлежащее обращение с этим автоматом может привести к смерти или тяжело-
му травмированию, а также значительному материальному ущербу.
Соблюдать действующие инструкции по технике безопасности и предписания
DIN (в первую очередь EN 60204, часть 1 или IEC 60204, часть 1), а также пред-
писания страны эксплуатации.
Открывать крышки выдвижного блока электропитания разрешается только ква-
лифицированному и/или обученному персоналу.
(3)
(1)
(2)
