2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.10 Энергетическое состояние автомата после выключения главного выключателя Начиная с ве рсии ПО SR.706.1 SP1 Издание 10/2014 88 2 2.10 Энергет…
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.9 Перекрывание подачи сжатого воздуха и снижение давления
87
2

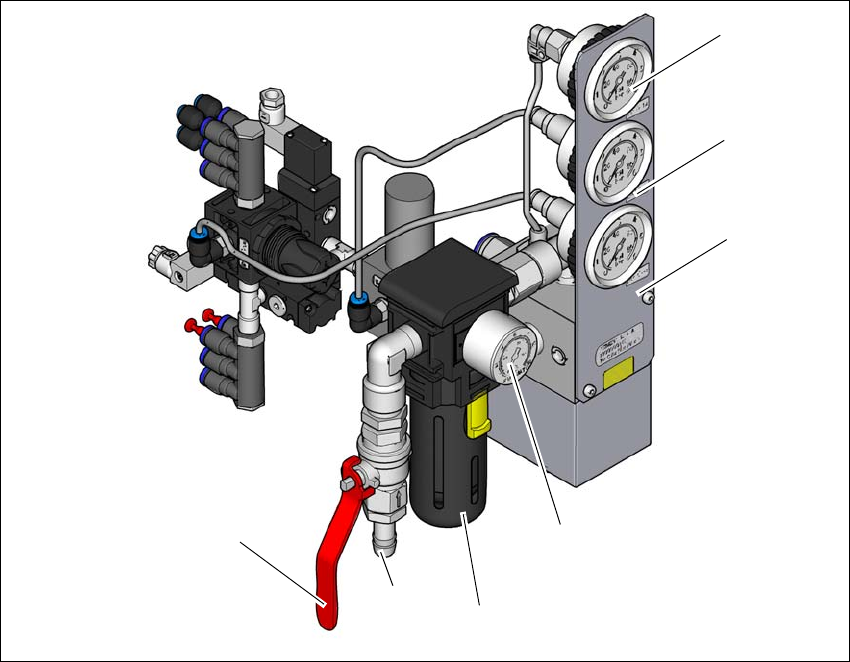

Рис. 2.9 - 1 Пневматический блок на автомате
(1) Манометр давления питания порталов 1 и 2
Заданное давление: 0,46 ± 0,01 МПа, 4,6 ± 0,1 бар (диапазон индикации 0 - 0,6 МПа, 0
- 6 бар)
(2) Манометр давления питания компонентов машины
Заданное давление: 0,5 ± 0,025 МПа, 4,5 ± 0,25 бар (диапазон индикации 0 - 0,6 МПа,
0 - 6 бар)
(3) Манометр давления питания подающих модулей с подачей россыпью (Bulkcase)
Заданное давление: 0,25 ± 0,05 МПа, 2,5 ± 0,5 бар (диапазон индикации: 0 - 0,6 МПа, 0
- 6 бар)
(4) Манометр входного давления
Заданное давление: 0,5 - 1,0 МПа, 5,0 - 10,0
бар (диапазон индикации: 0 - 1,0 МПа, 0 -
10 бар)
(5) Фильтр сжатого воздуха
(6) Пневматическое присоединение
(7) Запорный кран в положении "ВКЛ"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.10 Энергетическое состояние автомата после выключения главного выключателя Начиная с версии ПО SR.706.1
SP1 Издание 10/2014
88
2
2.10 Энергетическое состояние автомата после выклю-
чения главного выключателя
2

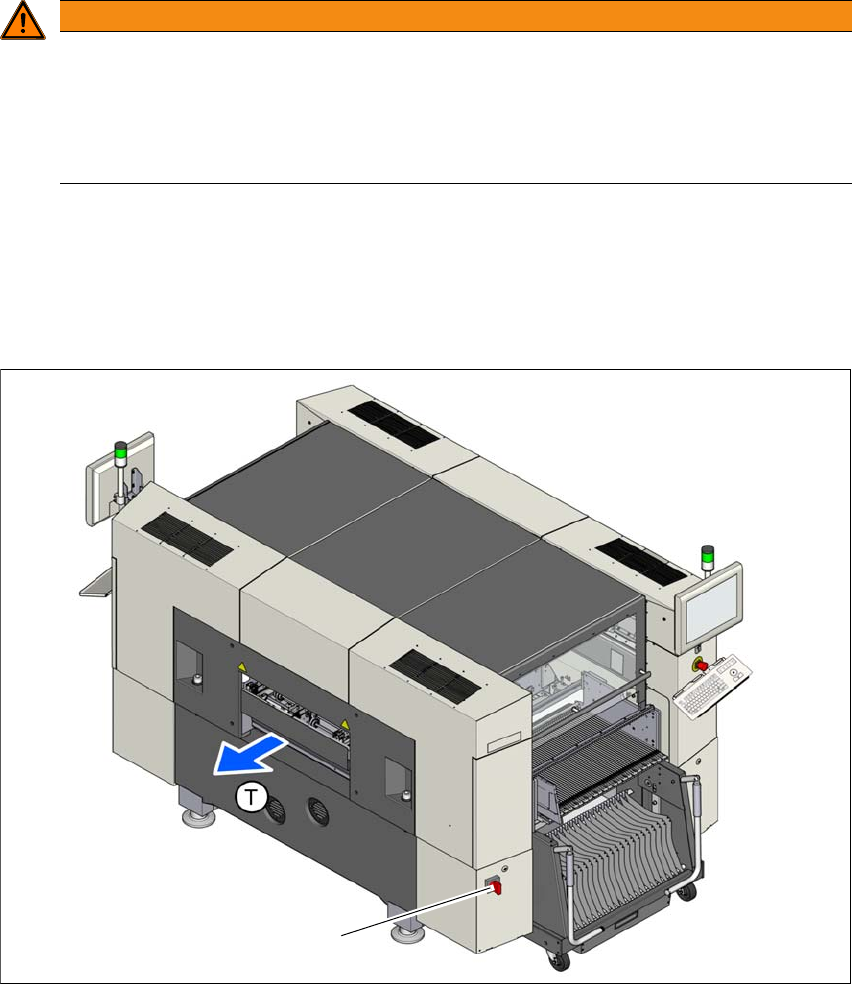

Рис. 2.10 - 1 Расположение элементов электроснабжения на автомате
2
ОСТОРОЖНО
Опасность травмирования!
Пневматические магистрали, находящиеся под давлением, могут стать причиной
травмирования.
Ни в коем случае не отсоединяйте пневматические магистрали, находящиеся
под давлением.
(1) Главный выключатель
(1)
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.10 Энергетическое состояние автомата после выключения главного вы-
ключателя
89
2
2.10.1 Главный выключатель выключен, автомат не отсоединен от зажимов
сети
2
ОПАСНО
Опасное напряжение!
На автомат подается сетевое напряжение 3 x 200 В~, 3 x 208 В~, 3 x 220 В~, 3 x 230
В~, 3 x 380 В~, 3 x 400 В~ или 3 x 415 В~ ± 5 %, 50/60 Гц. В связи с этим части авто-
мата находятся под опасными напряжениями, даже при выключенном главном вы-
ключателе.
Ненадлежащее обращение с этим автоматом может привести к смерти или тяжело-
му травмированию, а также значительному материальному ущербу.
Соблюдать действующие инструкции по технике безопасности и предписания
DIN (в первую очередь EN 60204, часть 1 или IEC 60204, часть 1), а также пред-
писания страны эксплуатации.
Открывать крышки выдвижного блока электропитания разрешается только ква-
лифицированному и/или обученному персоналу.
ОПАСНО
Опасные для жизни напряжения!
Ненадлежащее обращение с автоматом может привести к смерти или тяжелому
травмированию, а также значительному материальному ущербу.
Даже при установке главного выключателя в положение ВЫКЛ, на следующих ком-
понентах остается опасное для жизни напряжение:
– Сетевые зажимы в блоке трансформатора L1, L2 и L3 главного выключателя Q1
– Сервисная розетка X98
– Защитный автомат F1 для сервисной розетки
– Все отдельные провода, которые находятся под напряжением при нахождении
главного выключателя в положении ВЫКЛ, имеют коричневый цвет.
