2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2 2.10 Энергетическое состояние автомата после выключения главного выключателя Начиная с ве рсии ПО SR.706.1 SP1 Издание 10/2014 90 2 Рис . 2.10 -…
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.10 Энергетическое состояние автомата после выключения главного вы-
ключателя
89
2
2.10.1 Главный выключатель выключен, автомат не отсоединен от зажимов
сети
2
ОПАСНО
Опасное напряжение!
На автомат подается сетевое напряжение 3 x 200 В~, 3 x 208 В~, 3 x 220 В~, 3 x 230
В~, 3 x 380 В~, 3 x 400 В~ или 3 x 415 В~ ± 5 %, 50/60 Гц. В связи с этим части авто-
мата находятся под опасными напряжениями, даже при выключенном главном вы-
ключателе.
Ненадлежащее обращение с этим автоматом может привести к смерти или тяжело-
му травмированию, а также значительному материальному ущербу.
Соблюдать действующие инструкции по технике безопасности и предписания
DIN (в первую очередь EN 60204, часть 1 или IEC 60204, часть 1), а также пред-
писания страны эксплуатации.
Открывать крышки выдвижного блока электропитания разрешается только ква-
лифицированному и/или обученному персоналу.
ОПАСНО
Опасные для жизни напряжения!
Ненадлежащее обращение с автоматом может привести к смерти или тяжелому
травмированию, а также значительному материальному ущербу.
Даже при установке главного выключателя в положение ВЫКЛ, на следующих ком-
понентах остается опасное для жизни напряжение:
– Сетевые зажимы в блоке трансформатора L1, L2 и L3 главного выключателя Q1
– Сервисная розетка X98
– Защитный автомат F1 для сервисной розетки
– Все отдельные провода, которые находятся под напряжением при нахождении
главного выключателя в положении ВЫКЛ, имеют коричневый цвет.
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.10 Энергетическое состояние автомата после выключения главного выключателя Начиная с версии ПО SR.706.1
SP1 Издание 10/2014
90
2

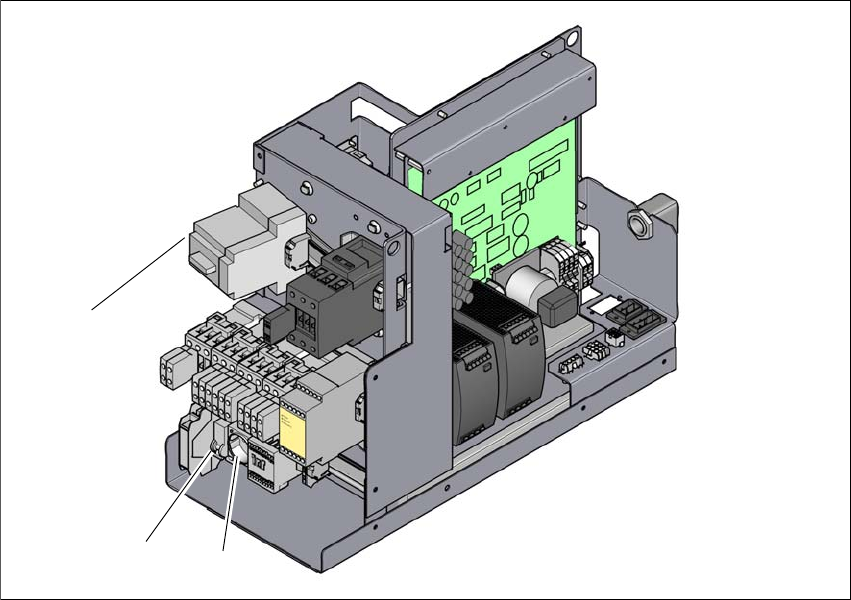

Рис. 2.10 - 2 Выдвижной блок электропитания, передняя сторона
(1) Сервисная розетка (X98)
(2) Предохранитель для сервисной розетки (F1)
(3) Главный выключатель (Q1)
(3)
(1)
(2)
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии ПО SR.706.1 SP1 Издание 10/2014 2.10 Энергетическое состояние автомата после выключения главного вы-
ключателя
91
2
Рис. 2.10 - 3 Выдвижной блок электропитания, вид сбоку
(1) Соединительные зажимы (X99) для кабеля сетевого питания
(1)
