AIS400编程调试 - 第3页

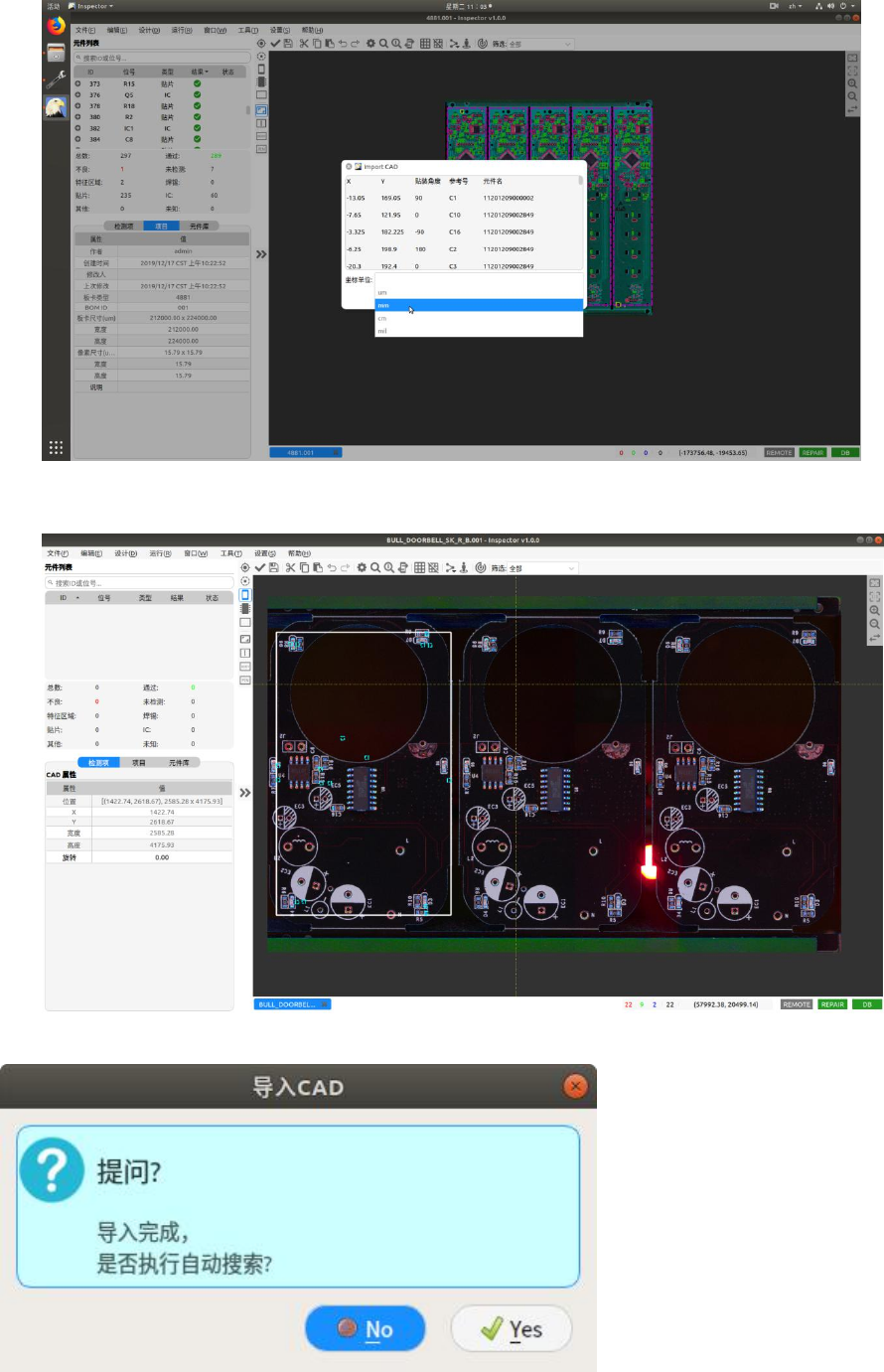

2.选择导入 CAD（选择对 应 CAD 文件，软件支持 CSV 和 TXT 文件格式）,如下 图. 1.导入 CAD 文件； 选取对应 CAD 文件， 将 X/Y/角度/位置号/ 物料规格一 一对应后点 击确认。
取一片 OK 品放到机器进板口，点击进板，待基板达到停板位置后点击拍照，相机
会扫描整版全图完毕后点击确认。
使用特征区域模板制作二个 mark 点，以上图为例，mark 一般选择 PCB 对角制作。
2.选择导入 CAD（选择对应 CAD 文件，软件支持 CSV 和 TXT 文件格式）,如下图.
1.导入 CAD 文件；选取对应 CAD 文件，将 X/Y/角度/位置号/物料规格一一对应后点
击确认。
1.需要选取正确的坐标单位后点击确认。
导 入 的 CAD 元 件 框 需 要 和 PCB 实 际 元 件 位 置 对 应 （ 如 不 能 对 准 可 使 用 旋 转 角 度 和 镜 像 处 理 ）。
元 件 框 对 齐 之 后 点 击 鼠 标 右 键 导 入 CAD ， 软 件 提 示 是 否 执 行 自 动 搜 索 ， 选 择 NO 。
