3.2.3.1. 设备空压压力设置
通过设备前面Air Panel的Air Pressure Gauge检查供给空压是否适合于设置压力
(0.45 ~ 0.55 Mpa (4.6 ~ 5.6 kgf/cm
2
))。
设备的空压低于适当压力时，自动启动开关，检查是否发生Error。.
设备的空压大于上限压力标度的过压状态时，逆时针方向转动设备前面 Air Pa
nel的Regulator维持适当压力，反之，空压小于下限压力标度的低压状态时，顺
时针方向转动Regulator维持适当压力。
即使转动设备前面Air Panel的Regulator也不发生空压变化，则与本公司C/S公
司(STS)或当地代理店及时进行咨询，并解决问题。.
设置压力异常时会发生设备功能及性能障碍。请正确调整设
置压力。

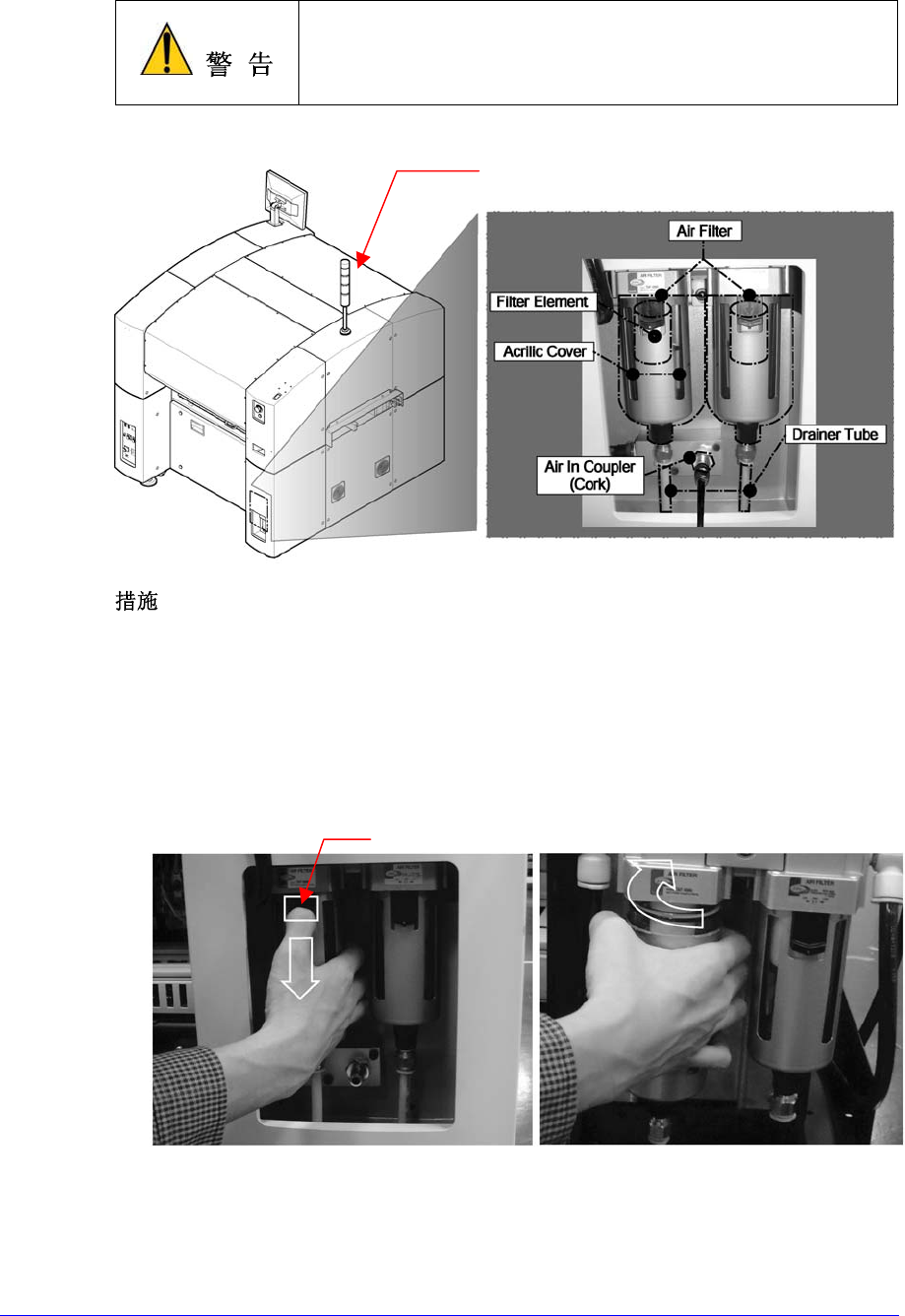

3.2.3.2. Air Filter, Mist Seperator Filter & Auto Drainer
通过设备前面Air Panel的Air Pressure Gauge，检查设备空压是否正常。（如果
空气过滤器被堵塞，空压显示为低压）
确认设备后面Air Panel的Air Filter里有无水分。.
通过Air Filter, Mist Seperator的Filter亚克力盖，肉眼检查Filter Element是否变
色。
肉眼检查Drainer水分排除状态。
压力减少
压力增加
最小压力刻度
最大压力刻度
3-13
如果Drainer尚未插入管，请插入管。
Air Filter, Mist Seperator Filter 或 Filter Element更换时，如
果不掐断空压进行作业时，可能会受到伤害。请必须在掐断
空压后进行作业。
Air Filter
在主 Air 线切断进入设备的空压。
光信号的黄色灯（或青色灯）亮灯，MMI 对话框中显示设备空压不足的消
息。（交替作业完成后供给空压则回到正常状态）
拉下设备后面 Air Panel 的 Air Filter 容器锁定按钮后，顺时针方向转动，
分离容器。
顺时针方向转动，分离 Filter Element 团。
黄色灯（或青色灯） 亮灯
容器锁定按钮
3-14
在 Filter Element 团分离出 Filter Element，进行更换。
按照卸载的逆方向组装。
Mist Seperator Filter
拉下设备后面 Air Panel 的 Mist Seperator Filter 容器锁定按钮后，顺时针
方向转动，分离容器。
顺时针方向转动，分离 Filter Element 团。
Filter Element 团
Filter Element
容器锁定按钮
