3-17 Belt 发 生 异 常 磨 损 ， P CB 移 送 出 现 问 题 时 ， 请 及 时 与 本 公 司 C/S 公 司 (STS) 或当地代理店 (Local Agent) 咨询。 Co nv eyo r Sy st em 的各输 送带 都有 固有的 适 当张 力值。 用 户 任意 调整张 力 时可能 会 发生问 题。 张力 调节 请与本 公司 C/ S 公司 (STS) 或当地代理店 (Local Ag ent) …
3-16
操作示教框最大限度后移磁头组件。
单击 Teaching Box 的“Motor Free”键后，单击正面操作面板
的“Stop” 与“Reset”键。检验时，必须关闭电动机的电源。
作业空间不足时请手动向后移动贴装头组件。
关闭设备前面的主开关。
输送带的张力松弛时使用一字形螺丝起子松开Idler Shaft，顺着Conveyor Frame
轨道左右移动调整张力。
主开关的关闭方向
(逆时针方向)
3-17
Belt发生异常磨损， PCB 移送出现问题时，请及时与本公司 C/S公司(STS)
或当地代理店(Local Agent)咨询。
Conveyor System的各输送带都有固有的适当张力值。用户
任意调整张力时可能会发生问题。 张力调节请与本公司C/S
公司(STS) 或当地代理店(Local Agent)咨询。
3.2.4.2. 宽度自动调节用Belt及Pulley
检查 Belt 的张力是否太松，或不不要地太紧。
确认 Belt 是否发生非正常的磨损。
确认驱动马达滑轮（Motor Pulley）是否发生非正常的磨损。

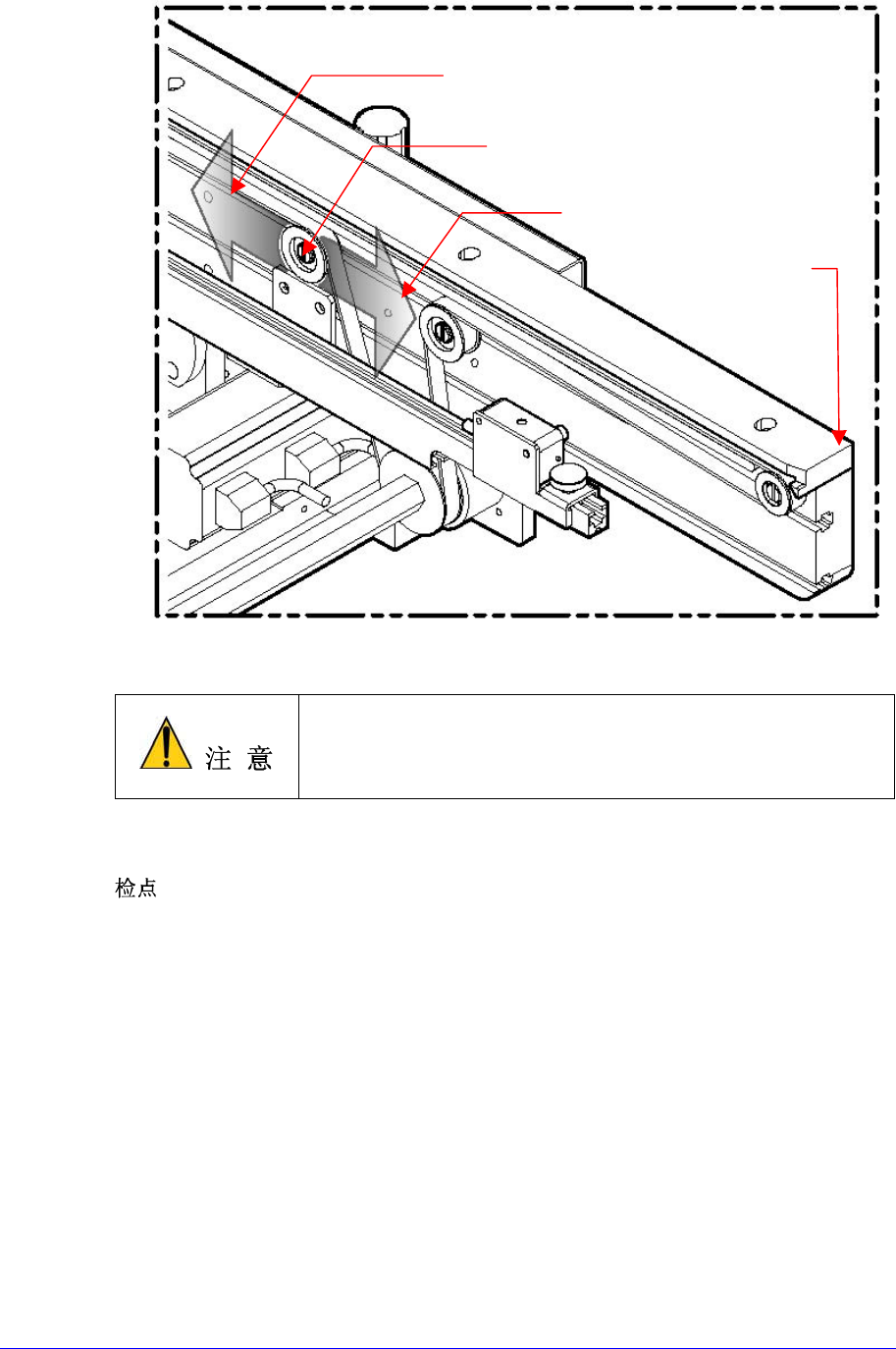

Idler Shaft
PCB 移送 Belt 张力增加
PCB 移送 Belt 张力减少
Conveyor Frame 轨道
3-18
利用输送带张力调节用螺丝调节张力时可能对Ball Screw发生无理，有必要调
节张力时请与本公司C/S公司(STS)或当地代理店(Local Agent)咨询后进行调节
。
3.2.4.3. Conveyor 宽度调节 (+)(-)Limit Sensor, Home Sensor
通过MMI画面检查传感器的动作状态。
MMI画面的主Menu Tool-bar中选择Diagnosis后，在辅助Menu Tool-bar中选择
Motor I/O命令，确认传感器的动作状态。
Tension Pulley
