第3章 定期检验 每月检验 - 第27页

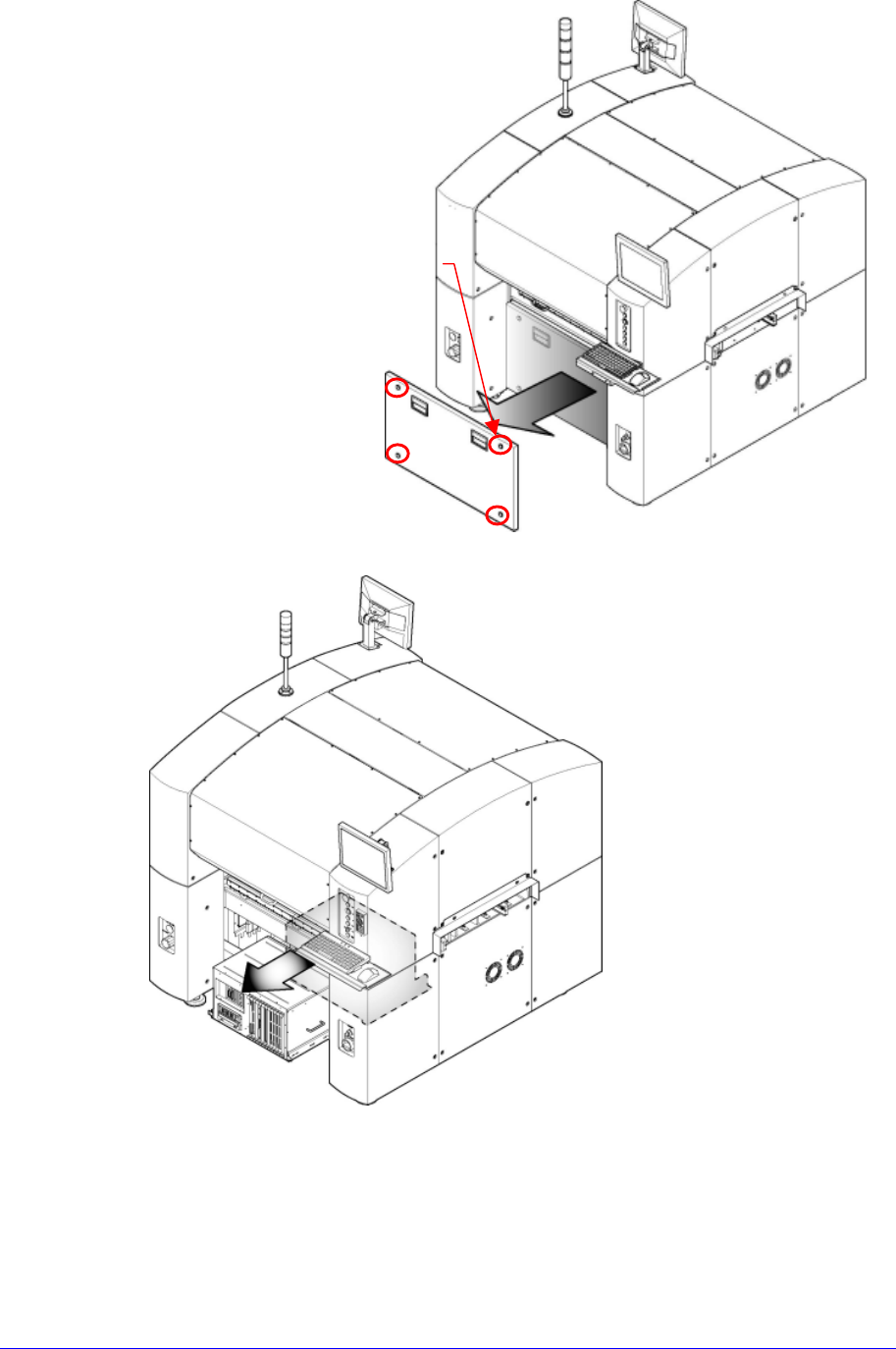

3-27 向前拉出 Control Rack 。 分离 Control Rack 的 T o p Cover 后，关闭设备前面 的主开关。 Cover 的螺丝位置 ( 总 4 处 )
3-26
打开设备的主开关时，因冷却风扇在启动，可能会伤手，另
外，错误触摸电缆有触电的危险，需特别注意。
Cooling Fan清扫后如果无异常则按照分解的逆序进行组装。
清扫后仍有噪音及动作异常，请重新关闭Main开关后更换冷却风扇。
按照卸载的逆方向组装。
冷却风扇的更换作业伴随危险 ， 因此请与本公司C/S公司
(STS) 或当地代理店(Local Agent)咨询后采取措施。

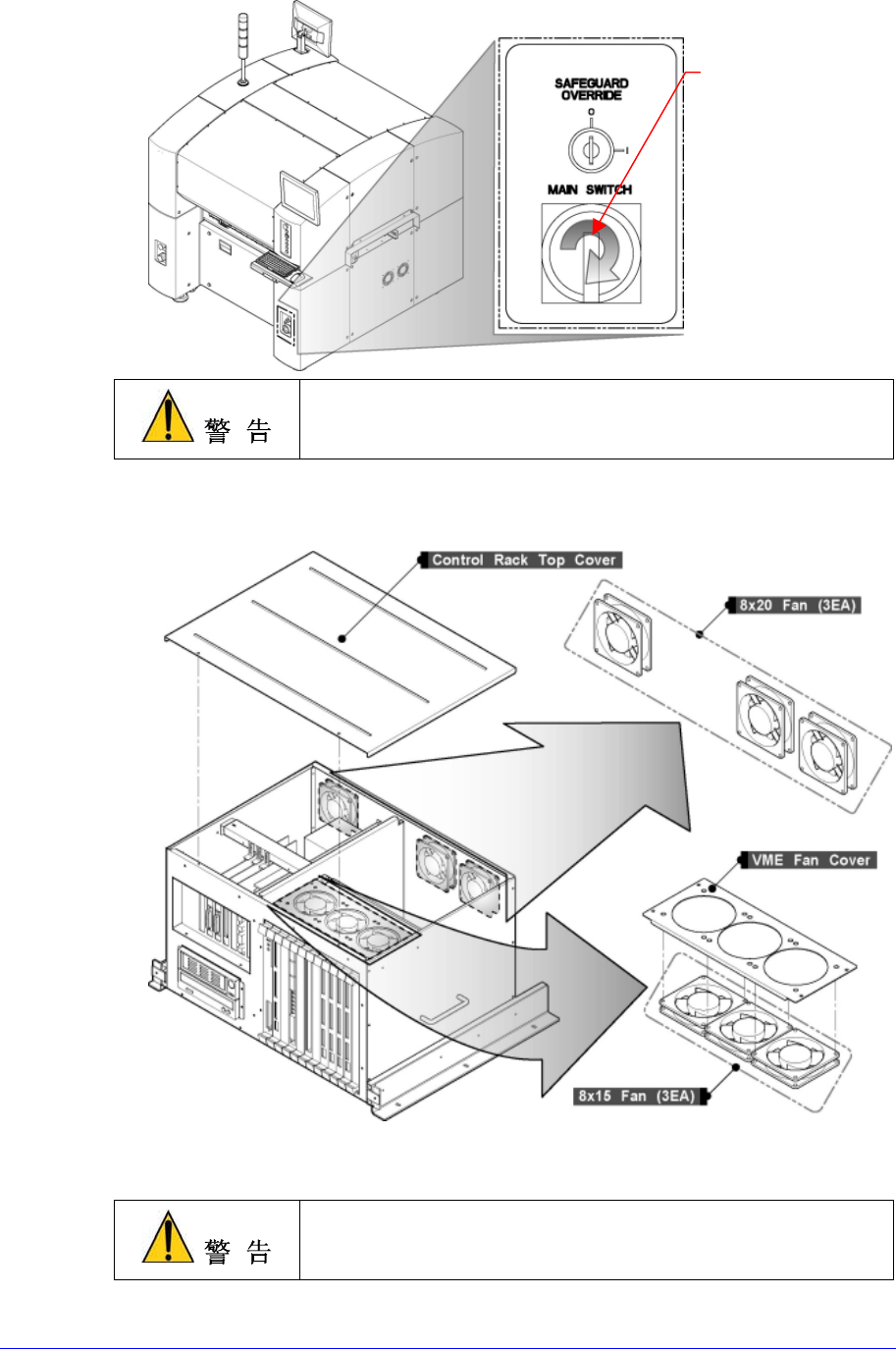

Control Rack Cooling Fan ( 6 )

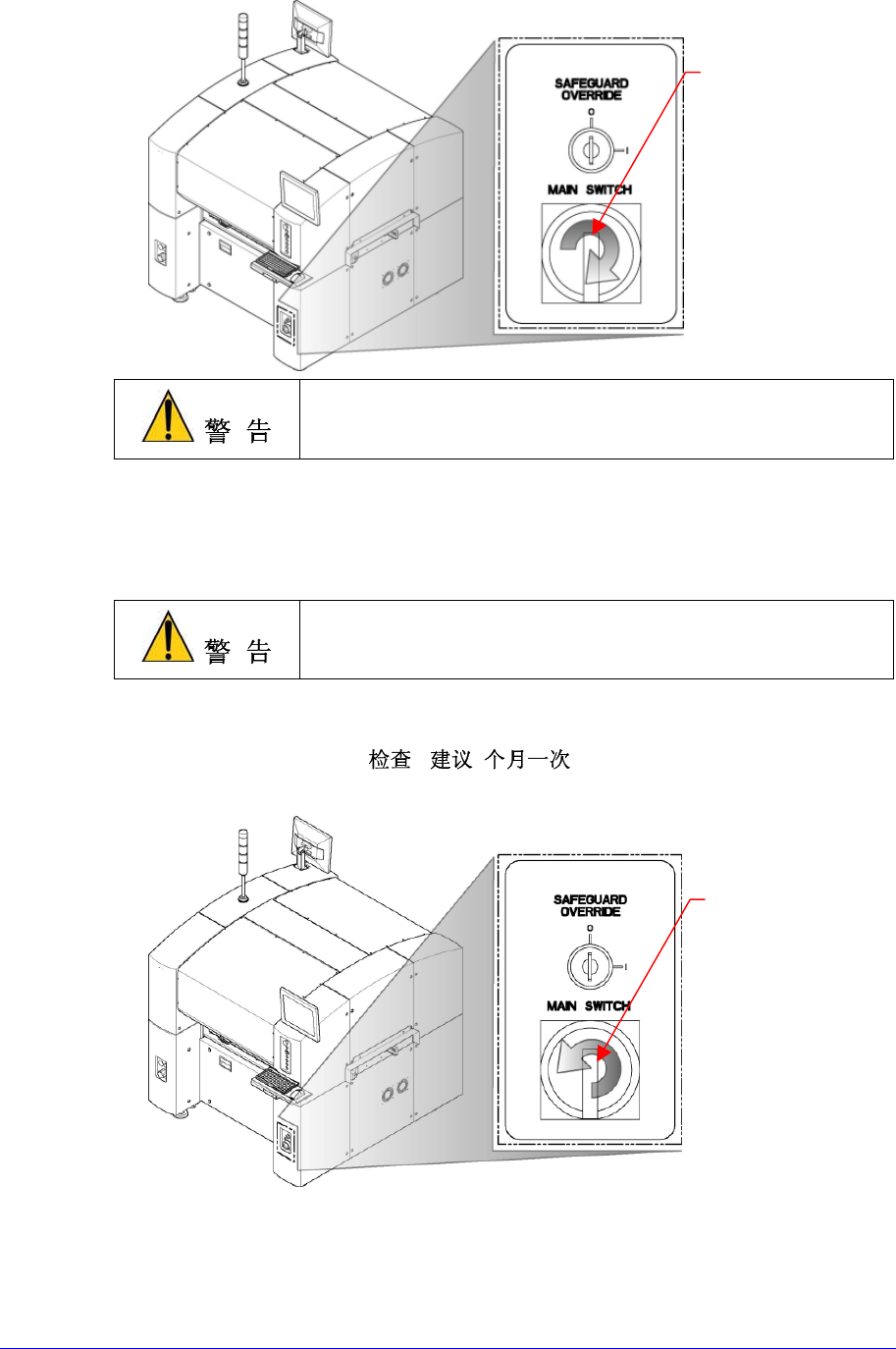

关闭设备前面的主开关。
使用(+)螺丝刀拧开设备前面的Cover螺丝后，分离盖（Cover）。
主开关的打开方向
(顺时针方向)
主开关的关闭方向
(逆时针方向)
请点击此处了解表面冷却扇（cover cooling fan）的材料编号
3-27
向前拉出Control Rack。
分离Control Rack的Top Cover后，关闭设备前面的主开关。
Cover 的螺丝位置(总 4 处)
3-28
打开设备的主开关时，因冷却风扇在启动，可能会伤到手，
另外，错误触摸电缆有触电的危险，需特别注意。
检查Control Rack内部的6个冷却风扇的动作状态，如果冷却风扇的噪音状态良
好，动作无异常时，使用真空清扫器除去Control Rack内部的灰尘，按分解的
倒序进行组装。
如果观察到异常噪音或动作异常，则重新关闭主开关后更换冷却风扇。
按照卸载的逆方向组装。
冷却风扇的更换作业伴随危险，因此请与本公司C/S公司(ST
S) 或当地代理店(Local Agent)咨询后采取措施。
主开关的打开方向
(顺时针方向)
请点击此处了解PC冷却扇（cooling fan）的材料编号
