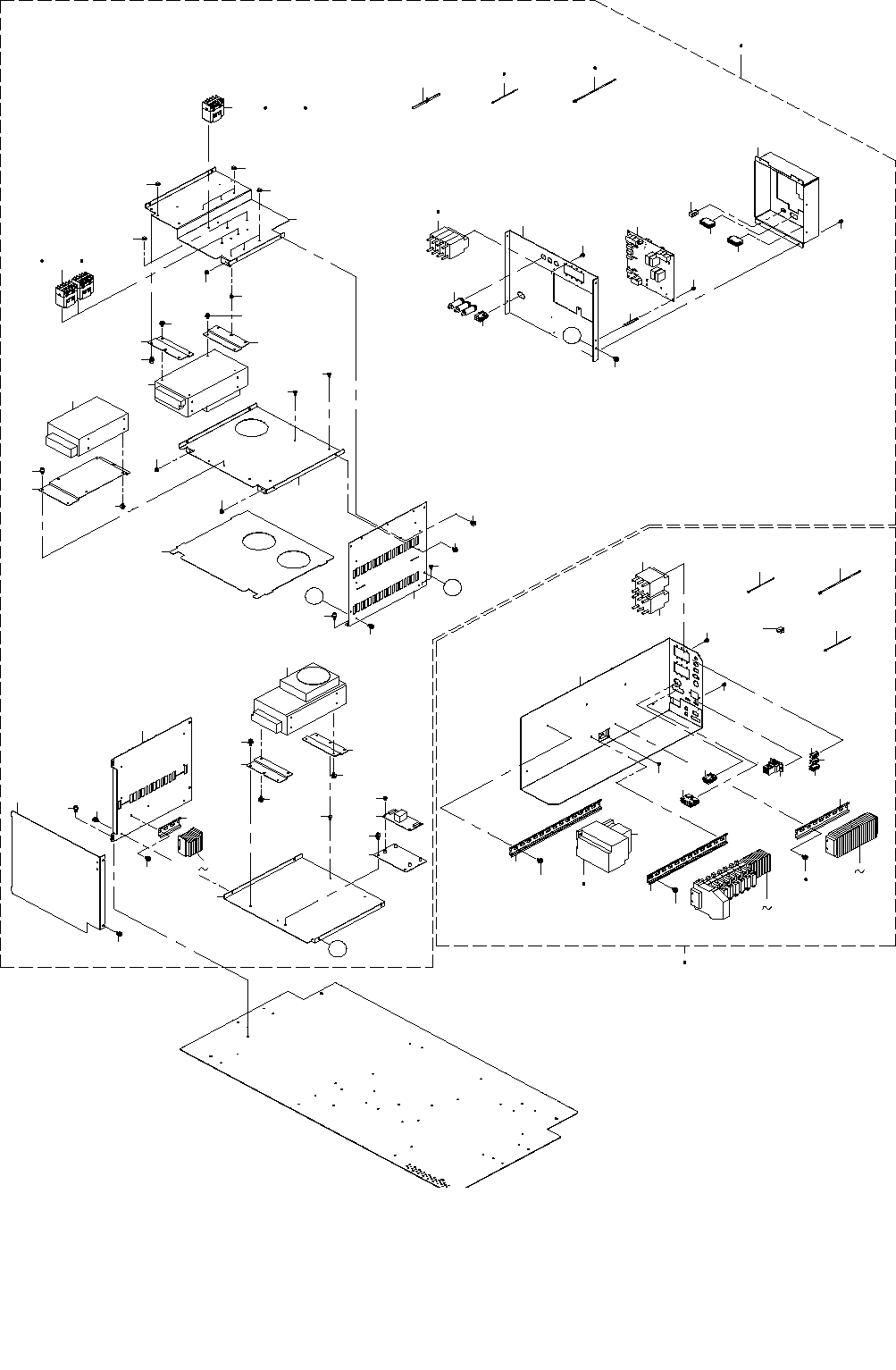

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係（４）
４
２７
５
７
６
１４
１５ ３３
１８
２６
３２
１２
１３
９
１１
１０
１ ２
４７
４７
４７
４８
４９
５０
５１
５３
５４
５５
５６
５７
５９
５９
５９
５９
５９
５９
６０
６０
６０
６１
６１
６１
６１
Ｂ
Ｂ
６３
Ａ
６３
６３
６３
６４
６５
６６
６３
６２
６７
７０
６８
７１
８３
８４
５９ ７５ ７６
５９ ７５ ７６
７３ ７４
７２
７７
８２
４５ ４６
５２
６９
Ａ
５９
６１
１６
１７
４２
４３
７ ８
３４ ４１
３１
４７
５９
５９
５９
６２
６２
６２
６２
６２
６２
８９
９０
９２
９１
５９
３
５８ ８７
８５ ８８
３０
５９
８６
２９
２８
４４
- 10 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06695 ASM_JM100_ELECTRICAL_UNIT_A
ＪＭ１００＿電装ユニット＿Ａ
1
2
#01
402-06707 ASM_JM100_ELECTRICAL_UNIT_A_EN
ＪＭ１００＿電装ユニット＿Ａ＿ＥＮ
1
3 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
4 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(13)
5 400-47075 DIN_RAIL
ディンレール
(1)
6 401-11661 DIN_RAIL_350
ＤＩＮ＿レール＿３５０
(1)
7 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(5)
8
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(7)
9 401-82150 EU P107 WIRE ASM
ＥＵ Ｐ１０７ワイヤー組
(1)
10 401-82153 EU P110 WIRE ASM
ＥＵ Ｐ１１０ワイヤー組
(1)
11 401-82154 EU P111 WIRE ASM
ＥＵ Ｐ１１１ワイヤー組
(1)
12 401-82155 EU P112 WIRE ASM
ＥＵ Ｐ１１２ワイヤー組
(1)
13 401-82382 BLOCK TERMINAL
ブロックターミナル
(1)
14 HA-0061900-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
15 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
16 HA-0065100-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0065100-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 HK-0691900-0B BLOCK TERMINAL
端子台
(2)
19 HK-0695500-10 BLOCK TERMINAL
端子台
(17)
20 HK-0695900-00 BLOCK TERMINAL
端子台
(1)
21 HK-0695900-0A BLOCK TERMINAL
マーキングシート
(3)
22 HK-0695900-20 TERMINAL
ジャンパ２極
(8)
23 HK-0696500-10 BLOCK TERMINAL
端子台
(6)
24 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
25 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
26 HK-0696900-20 TERMINAL
ジャンパ２極
(3)
27 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
28 EA-9500B01-00 CABLE BAND
束線バンド
(8)
29 EA-9500B02-00 CABLE BAND
束線バンド
(3)
30 HX-0067100-0A GROMMET
グロメット
(0.25)
31 402-06499 PSU_A_BRACKET
ＰＳＵ＿Ａ＿ブラケット
(1)
32 401-82144 EU P101 WIRE ASM
ＥＵ Ｐ１０１ワイヤー組
(1)
33
#01
HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
34
#01
HB-0015800-00 RELAY
セーフティリレーユニット
(1)
35
#01
HB-0013900-00 RELAY
リレー
(7)
36
#01
HB-0013900-10 RELAY
リレー用ソケット
(7)
37
#01
HK-0691900-0B BLOCK TERMINAL
端子台
(2)
38
#01
HK-0696900-30 TERMINAL
ジャンパ３極
(2)
39
#01
HK-0858900-00 BLOCK TERMINAL
ターミナル
(1)
40
#01
HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
41
#01
400-47145 DIN_RAIL
ディンレール
(1)
42
#01
HK-0858500-10 BLOCK TERMINAL
ターミナル
(10)
43
#01
SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
44
#01
EA-9500B01-00 CABLE BAND
束線バンド
(25)
45 402-56187 ASM_JM50_POWER_SUPPLY_UNIT_B
ＪＭ５０ 電装ユニットＢ
1
46
#01
402-56188 ASM_JM50_POWER_SPLY_UNIT_B_EN
ＪＭ５０ 電装ユニットＢ ＥＮ
1
47 401-83001 PS_BRACKET_692
ＰＳブラケット６９２
(4)
48 402-06628 PSU_BRACKET_R_SIDE
ＥＮ
(1)
49 401-83003 PSU_BRACKET_BOTTOM
ＰＳＵブラケットボトム
(1)
50 401-83004 PSU_BRACKET_M1
ＰＳＵブラケットＭ１
(1)
51 401-83005 PS_BRACKET_E_BANK
ＰＳブラケットＥバンク
(1)
52 402-06631 PSU_BRACKET_M2
ＰＳＵブラケット Ｍ２
(1)
53 402-06630 PSU_BRACKET_M3
ＰＳＵブラケット Ｍ３
(1)
54 402-06629 PSU_BRACKET_L_SIDE
ＰＳＵブラケットＬサイド
(1)
55 402-06504 PSU_BRACKET_F
ＰＳＵブラケットＦ
(1)
56 402-06626 PSU_B_FACE_BR
ＰＳＵ Ｂ フェースブラケット
(1)
57 402-06627 PAU_B_COVER
ＰＳＵ Ｂ カバー
(1)
58
#01
EA-9500B01-00 CABLE BAND
束線バンド
(15)
59 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(20)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(17)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(22)
62 HX-0070600-00 MOUNT BASE
マウントベース
(13)
63 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(3)
64 400-47097 DIN_RAIL
ディンレール
(1)
65 HX-0035400-0E SPACER
スペーサ
(5)
66 401-28877 POWER PCB ASM
パワー基板組
(1)
67 401-82160 EU P201 WIRE ASM
ＥＵ Ｐ２０１ワイヤー組
(1)
68 401-82178 EU P219 WIRE ASM
ＥＵ Ｐ２１９ワイヤー組
(1)
69 401-82179 EU P220 WIRE ASM
ＥＵ Ｐ２２０ワイヤー組
(1)
70 401-82180 EU P221 WIRE ASM
ＥＵ Ｐ２２１ワイヤー組
(1)
71 401-82378 POWER SUPPLY
パワーサプライ
(1)
72 HA-0054200-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
73 HA-0065000-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
74 HA-0065000-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(3)
75 HB-0005800-10 RELAY
リレー止め金具
(3)
76 HB-0012800-0C RELAY
リレー
(3)
77 HK-0691900-0B BLOCK TERMINAL
端子台
(2)
78 HK-0693500-10 BLOCK TERMINAL
端子台
(2)
79 HK-0696500-10 BLOCK TERMINAL
端子台
(6)
80 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
81 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
82 HK-0696900-20 TERMINAL
ジャンパ２極
(3)
83 HX-0069200-00 POWER SUPPLY
パワーサプライ
(1)
84 HX-0071800-00 POWER SUPPLY
パワーサプライ
(1)
85
#01
EA-9500B02-00 CABLE BAND
束線バンド
(10)
86 HX-0067100-0A GROMMET
グロメット
(0.1)
87 EA-9500B01-00 CABLE BAND
束線バンド
(14)
88 EA-9500B02-00 CABLE BAND
束線バンド
(9)
89
#01
401-87797 PS_BRACKET_EN
ＰＳブラケットＥＮ
(1)
90
#01
401-87862 POWER SUPPLY
パワーサプライ
(1)
91
#01
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
92
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
- 11 -

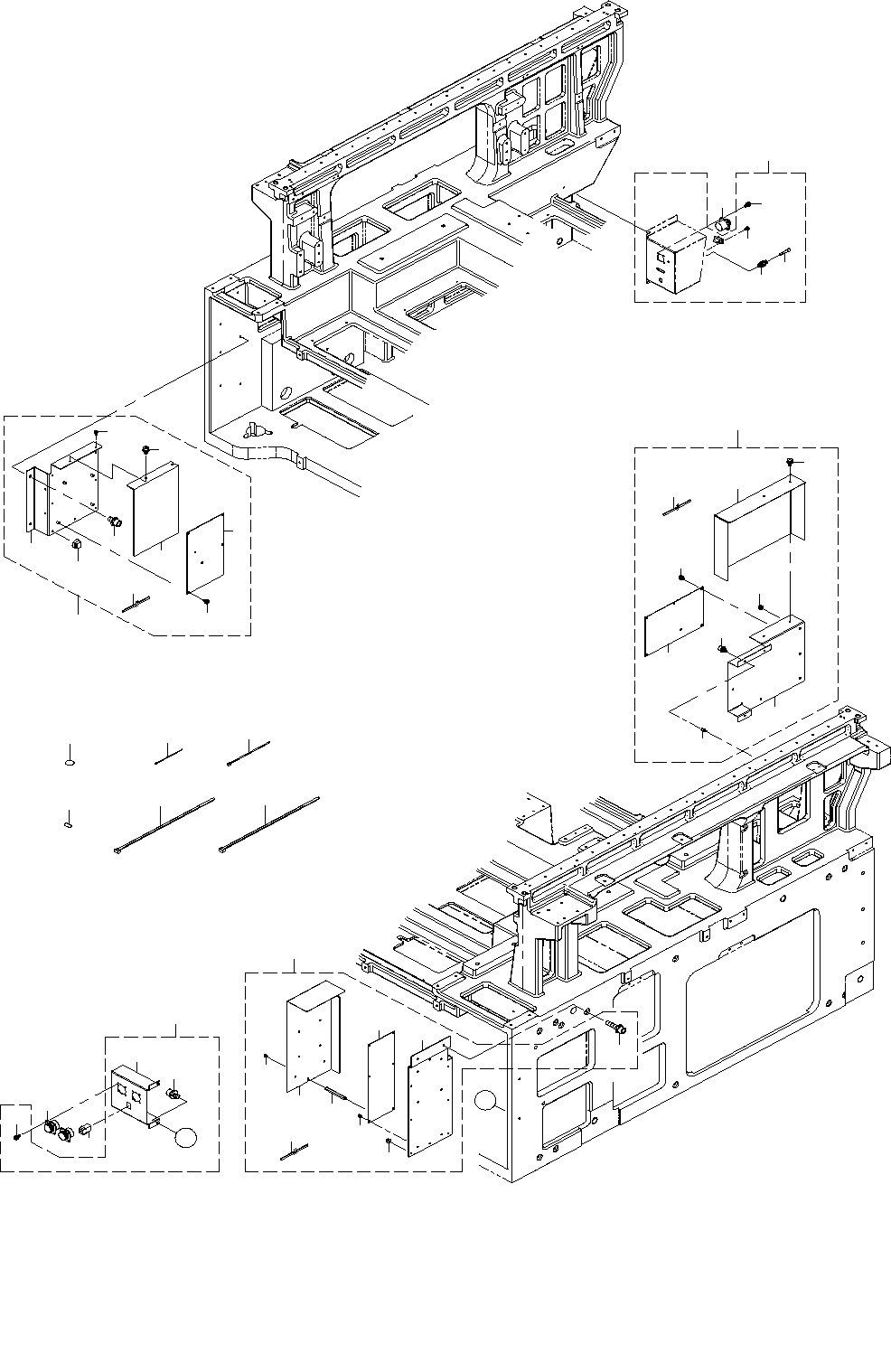

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係（５）
２７
２２
２５
２３
２９
１４
１６
１３
１７
３
２
４
９
５
６
７
８
１
１０
１２
１８
１５
１９
２０
１１
２６
２８
３０
２１
２４
Ａ
Ａ
３２
３３
３４
３１
３６
３７
３８
３９
３５
４０
４１
４２
４４
４３
４６
４５
４８
４７
