- 14 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-06660 COVER_FUR_ASM カバーＦＵＲ組 1 2 #01 402-06673 COVER_FUR_ASM _EN カバーＦＵＲ組＿ＥＮ 1 3 SL-60612 92-TN SCREW M6 L =12 座金付き六角穴ボルト Ｍ６ Ｌ＝１２…
- 13 -

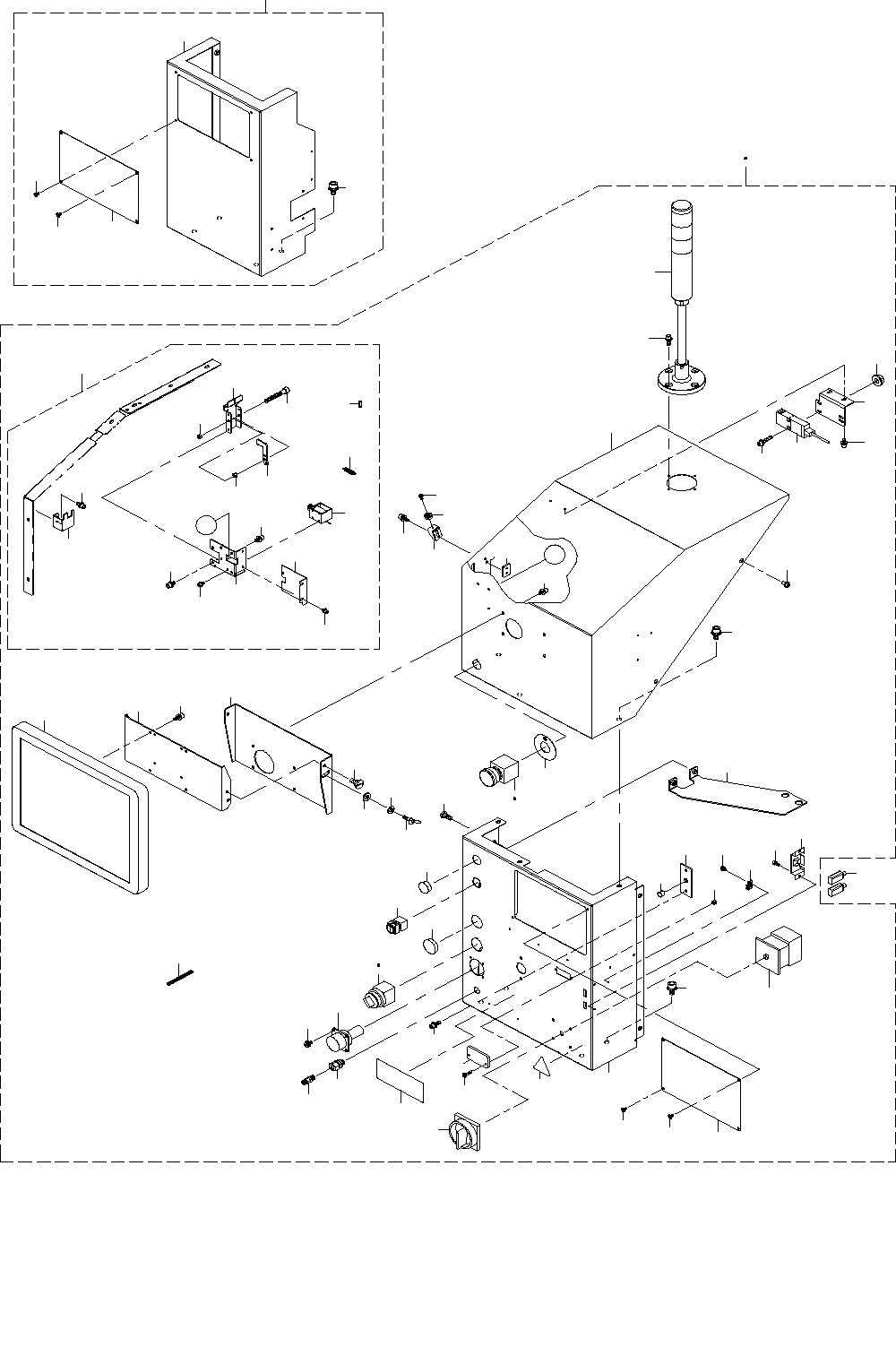

7. COVER COMPONENTS (1)
カバー関係（１）
３８
７４
７７
７５
７８
３
２６
２９
３０
３１
３２
３５
３４
４４
４５
４６
４７
１ ２
９
８
３６
３７
５４
１５
２３
２２
５０
４９
４３
３９
４２
４１
４０
３３
２７
４
５２
４
７
５ ６
１０
１１
１２
１３
１４
１６ １７
１９
１８
２１
２０
２４
２５
４８
５３
７６
５７
１９
７７
６３
６６
６１
６５
６２
６４
６４
５９
６０
６７
６９
７０
Ａ
Ａ
６１
７２
７１
５８
７９
２８
５５
５６
６８
７３
５１
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06660 COVER_FUR_ASM
カバーＦＵＲ組
1
2
#01
402-06673 COVER_FUR_ASM_EN
カバーＦＵＲ組＿ＥＮ
1
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 401-88712 SWITCH
スイッチ
(1)
5 401-29025 EMG SW CABLE ASM
エマージェンシスイッチケーブル組
(1)
6 HA-0062600-10 SWITCH
スイッチ
(1)
7 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
8 HX-0032600-0A GROMMET
ドームプラグ
(2)
9 HX-0032600-0M GROMMET
ドームプラグ
(1)
10 402-06619 HANDLE_PLATE_J1
ハンドルプレートＪ１
(1)
11 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
12 E2904-700-000 SOCKET
ソケット
(1)
13 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
14 401-36610 MI BANK RLY CABLE ASM
ＭＩ バンクリレーケーブル組
(1)
15 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
16 402-54999 BANK POWER SW F/R ASM
バンク電源スイッチＦ／Ｒ組
(1)
17 HA-0066100-10 SWITCH
スイッチ
(1)
18 401-77297 MOTOR_COVER
モータカバー
(1)
19 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
20 401-36855 USB_BRACKET
ＵＳＢブラケット
(1)
21 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
22 HX-0034400-00 FIXED BASE
束線パーツ
(1)
23 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
24 402-06525 COVER_STAY_FUR_J1
カバーステイＦＵＲ＿Ｊ１
(1)
25 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(2)
26 402-55544 COVER_FUR_U_J5
カバーＦＵＲ＿Ｕ＿Ｊ５
(1)
27 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(3)
28 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(2)
29 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
(1)
30 401-83444 LCD_BRACKET
ＬＣＤブラケット
(1)
31 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
(1)
32 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
33 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
34 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
35 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(1)
36 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(1)
37 161-87007 WING BOLT
蝶ボルト
(1)
38 E5348-033-100 GROMMET
ブッシュ
(0.156)
39 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
40 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
41 400-49671 COVER CUSHION
カバークッション
(1)
42 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
43 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
44 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
(1)
45 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチ
(1)
46 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
47 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(2)
48 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
49 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
(1)
50 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
51 402-56449 HOD_CON_COVER
ＨＯＤコネクタカバー
(1)
52 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール（５０）
(1)
53 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
54 401-90603 KEY SW CABLE ASM
キースイッチケーブル組
(1)
55 SM-4031201-SC SCREW M3X0.5 L=12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(2)
56 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
57 402-06514 COVER_FUR_J1
カバーＦＵＲ＿Ｊ１
(1)
58
#01
402-06677 SC_LOCK_F_ASM
安全カバーロックＦ組
(1)
59 402-06530 SCL_SOLENOIDE_BASE_J1
ＳＣＬソレノイドベースＪ１
(1)
60 402-06531 SCL_BASE_J1
ＳＣＬベースＪ１
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(5)
62 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
63 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
64 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
65 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
66 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
67 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
68 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
69 402-06532 SCL_COVERJ1
ＳＣＬカバーＪ１
(1)
70 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(3)
71 402-06540 SC_LOCK_BR_J1
ＳＣロックブラケットＪ１
(1)
72 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
73 HX-0032600-00 GROMMET
ドームプラグ
(1)
74 402-06662 COVER_FUL_ASM
カバーＦＵＬ組
1
75 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
76 401-77297 MOTOR_COVER
モータカバー
(1)
77 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
78 402-06520 COVER_FUL_J1
カバーＦＵＬ＿Ｊ１
(1)
79 401-22816 USB CABLE 2M
ＵＳＢケーブル２Ｍ
2
- 15 -
8. COVER COMPONENTS (2)
カバー関係（２）
６
２８
２９
９ １０
１１
１２
２５
５
５
１５
１７
１８
１６
１９
２２
２１
２０
２３
７
１ ３
５１
６２
６３
５３
５２
４７ ４９
６３
４
１３
１４
２３
２４
２６
２７
５０
５５
５６
５８ ５９
６１
３１
３４
４２
３６
４４
３７
４０
４３
３９
３５
３８
３８
３３
３２
４１
４５
４６
３０
５４
６０
５７
６０
８
