- 15 -

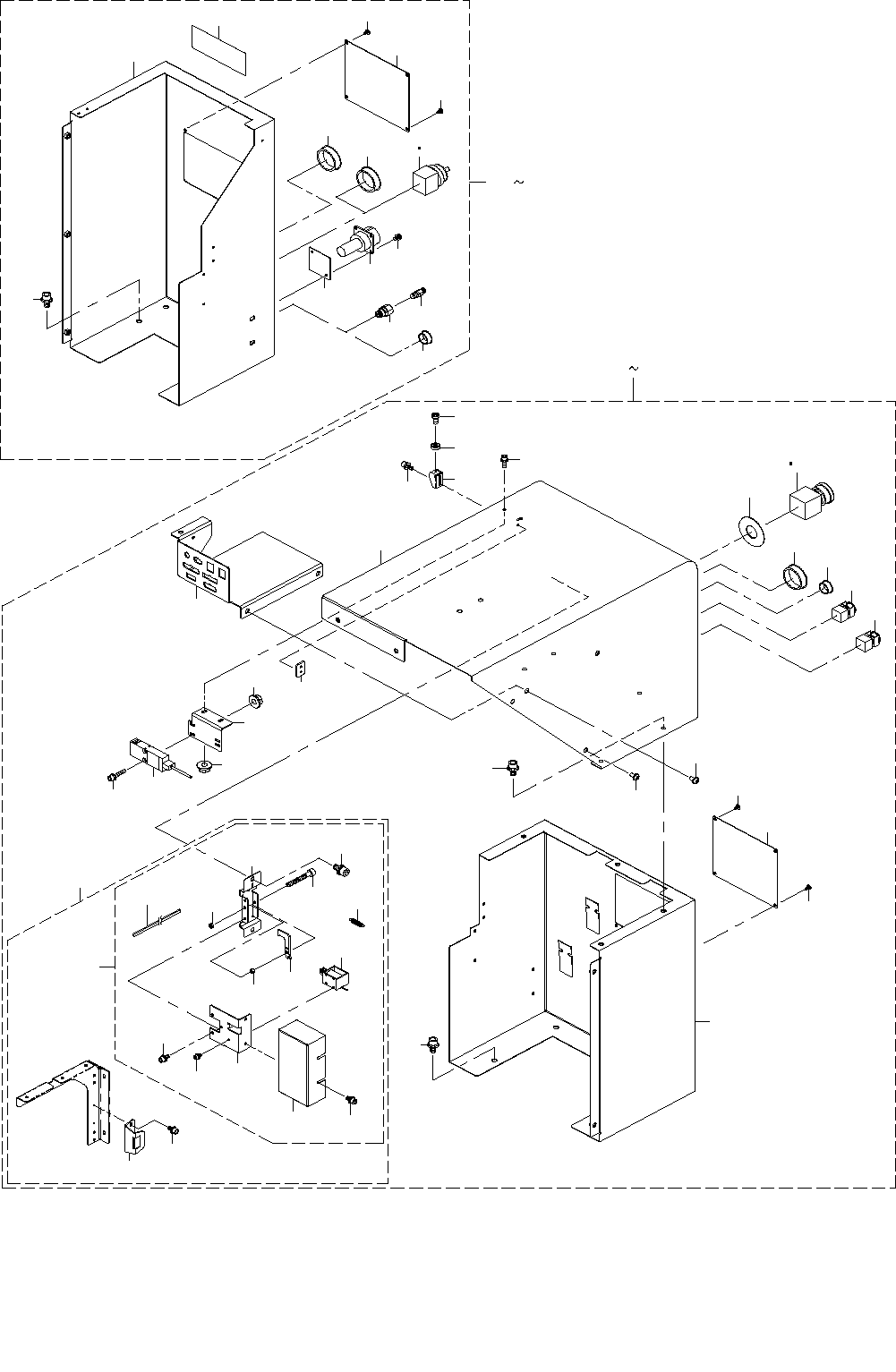

8. COVER COMPONENTS (2)
カバー関係（２）
６
２８
２９
９ １０
１１
１２
２５
５
５
１５
１７
１８
１６
１９
２２
２１
２０
２３
７
１ ３
５１
６２
６３
５３
５２
４７ ４９
６３
４
１３
１４
２３
２４
２６
２７
５０
５５
５６
５８ ５９
６１
３１
３４
４２
３６
４４
３７
４０
４３
３９
３５
３８
３８
３３
３２
４１
４５
４６
３０
５４
６０
５７
６０
８
- 16 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06661 COVER_RUR_ASM
カバーＲＵＲ組
1
2
#01
402-06681 COVER_RUR_ASM_F
カバーＲＵＲ組＿Ｆ
1
3
#02
402-06674 COVER_RUR_ASM_EN
カバーＲＵＲ組＿ＥＮ
1
4 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
5 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
6 402-55545 COVER_RUR_U_J5_PRINT_FIG
カバーＲＵＲ＿Ｕ＿Ｊ５印刷図
(1)
7 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
8 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(2)
9 401-29025 EMG SW CABLE ASM
エマージェンシスイッチケーブル組
(1)
10 HA-0062600-10 SWITCH
スイッチ
(1)
11 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
12 HX-0032600-0A GROMMET
ドームプラグ
(1)
13 401-90601 START SW CABLE ASM
スタートスイッチケーブル組
(1)
14 401-90602 STOP SW CABLE ASM
ストップスイッチケーブル組
(1)
15 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
16 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
17 400-49671 COVER CUSHION
カバークッション
(1)
18 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
19 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
20 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
(1)
21 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
22 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
23 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(4)
24 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
25 HX-0032600-00 GROMMET
ドームプラグ
(1)
26 402-06510 CONNECTOR_BR_J1
コネクタブラケット＿Ｊ１
(1)
27 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(4)
28 402-06517 COVER_RUR_J1
カバーＲＵＲ＿Ｊ１
(1)
29 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
30
#02
402-06678 SC_LOCK_R_ASM
安全カバーロックＲ組
(1)
31 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
32 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
33 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
35 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
36 HX-0036700-0A GROMMET
エッジングブッシュ
(0.015)
37 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
38 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
39 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
40 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
41 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
42 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
43 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
44 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
45 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
46 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
47 402-06663 COVER_RUL_ASM
カバーＲＵＬ組
1
48
#01
402-06682 COVER_RUL_ASM_F
カバーＲＵＬ組＿Ｆ
1
49
#02
402-06675 COVER_RUL_ASM_EN
カバーＲＵＬ組＿ＥＮ
1
50 402-06521 COVER_RUL_J1
カバーＲＵＬ＿Ｊ１
(1)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
52 E2904-700-000 SOCKET
ソケット
(1)
53 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
54
#01
HX-0032600-0C GROMMET
ドームプラグ
(1)
55 401-36610 MI BANK RLY CABLE ASM
ＭＩ バンクリレーケーブル組
(1)
56 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
57
#01
402-06620 M_CONNECTOR_PLATE_JM
ＭコネクタプレートＪＭ
(1)
58 402-54999 BANK POWER SW F/R ASM
バンク電源スイッチＦ／Ｒ組
(1)
59 HA-0066100-10 SWITCH
スイッチ
(1)
60
#01
HX-0032600-0M GROMMET
ドーム プラグ
(2)
61 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
62 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
63 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
- 17 -

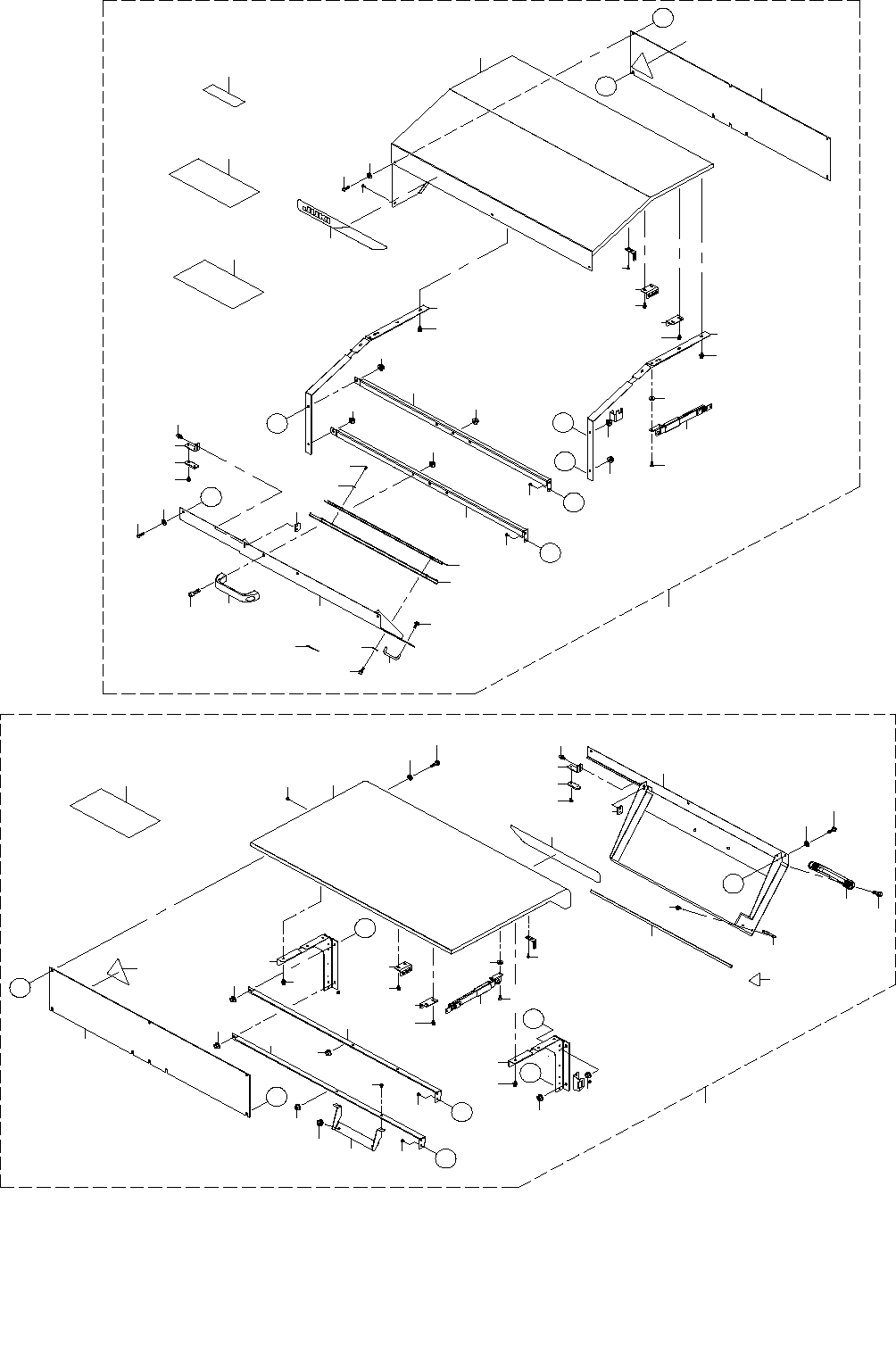

9. COVER COMPONENTS (3)
カバー関係（３）
２５
３
３
１７
４
４
１８
１９
５９
４２
４２
４０
Ａ
Ｅ
４１
４１
３４
５６
５７
２
５
６
７
８
１０
９
１１
１２
１３
１３
Ａ
１５
１４
１６
１６
１６
Ｃ
Ｂ
Ｂ
Ｃ
Ｄ
Ｄ
１５
１４
２１
２０
２０
２１
２２
２３
２４
１９
１９
１９
１９
１９
２８
３１
３２
３３
３５
３８
３６
３７
４３
Ｅ
４４
４５
４５
Ｆ
Ｆ
４８
Ｇ
Ｈ
４８
Ｈ
Ｇ
４６
４７
４７
４６
４８
４９
５０
５１
５１
５１
５１
５１
５１
５１
５２
５３
５５
５４
５４
５５
５８
６２
６６
６５
６７
６８
６９
７０
７１
３９
１
３０
２９
２６
２７
６１
６０
６３
６４
