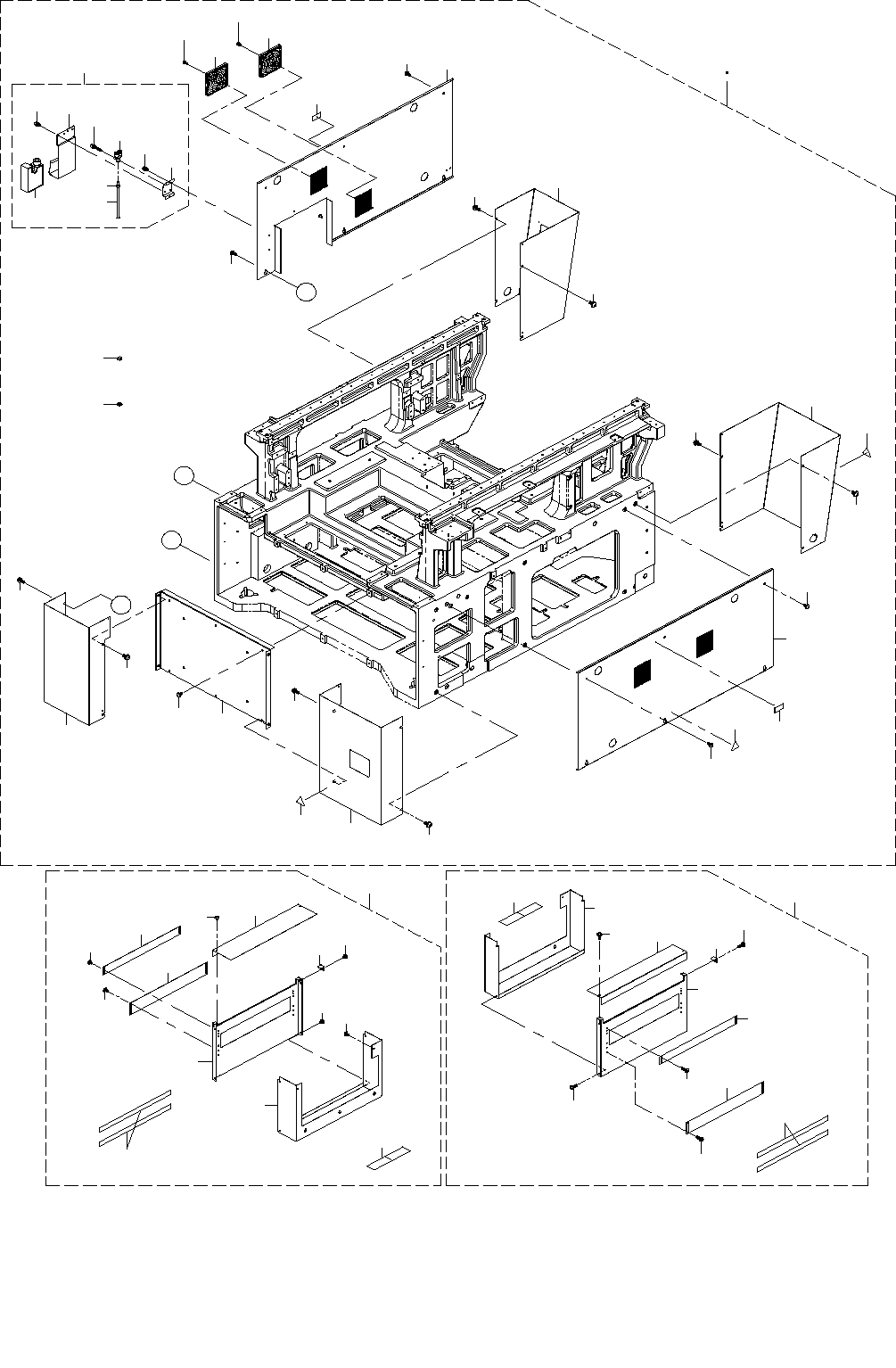

10.COVER COMPONENTS (4)
カバー関係（４）
１６
１５
Ａ
２６
３２
１７
１８
１３
１０
４
３
４
２０
Ａ
５
５
５
３
５
６
７
８
１ ２
３０
３５
３６
２３
３１
１１ １２
９
１４
１４
１９
２９
２５
２４
２５
２７
２８
３３
３４
２１
４０
３７
３８
３９
２２
- 20 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-06664 COVER_CUC_ASM
カバーＣＵＣ組
1
2
#01
402-06683 COVER_CUC_ASM_F
カバーＣＵＣ組＿Ｆ
1
3 401-83447 ASSIST_HINGE
アシストヒンジ
(2)
4 401-83447 ASSIST_HINGE
アシストヒンジ
(2)
5 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(24)
6 401-89090 DC FAN ASM
ＤＣファン組
(2)
7 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ３ Ｌ＝３５
(4)
8 NM-3034000-SF FLANGE NUT M3
フランジ付き ナット Ｍ３
(4)
9 HX-0070600-0A MOUNT BASE
マウントベース
(3)
10 402-06635 COVER_CUC_J1_S
カバーＣＵＣ＿Ｊ１＿Ｓ
(1)
11 402-06665 COVER_CUR_ASM
カバーＣＵＲ組
1
12
#01
402-06684 COVER_CUR_ASM_F
カバーＣＵＲ組＿Ｆ
1
13 402-06529 CB_BRACKET_J1
ＣＢブラケットＪ１
(1)
14 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(4)
15 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
(1)
16 SM-6060802-TN SCREW
六角穴ボルト
(2)
17 402-06528 COVER_STAY_CUR_J1
カバーステイＣＵＲ＿Ｊ１
(1)
18 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(10)
19 402-06526 COVER_CUR_J1
カバーＣＵＲ＿Ｊ１
(1)
20 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(6)
21 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
2
22
#02
CM-5001000-01 CE MARKING LABEL (JUKI)
ＣＥマーキングラベル（ＪＵＫＩ仕様）
1
23 402-06666 COVER_SUL_ASM
カバーＳＵＬ組
1
24 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
25 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
26 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
27 402-06642 SIDE_COVER_SUPPORT
サイドカバーサポート
(1)
28 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
29 402-55515 COVER_SUL_J5
カバーＳＵＬ＿Ｊ５
(1)
30 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(10)
31 402-06667 COVER_SUR_ASM
カバーＳＵＲ組
1
32 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
33 402-06642 SIDE_COVER_SUPPORT
サイドカバーサポート
(1)
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
35 402-06523 COVER_SUR_J1
カバーＳＵＲ＿Ｊ１
(1)
36 402-06654 SCREW_M6_L12_TOOTHED
歯付き座金付きねじ＿Ｍ６＿Ｌ１２
(11)
37 E9635-455-000 REVISION SEAL
ＲＥＶ銘版
1
38 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
1
39 401-81150 LAMINATING_SEAL
ラミネートシール
1
40 402-06616 MTS_IF_PANEL_J1
ＭＴＳ＿ＩＦ＿パネル＿Ｊ１
1
- 21 -

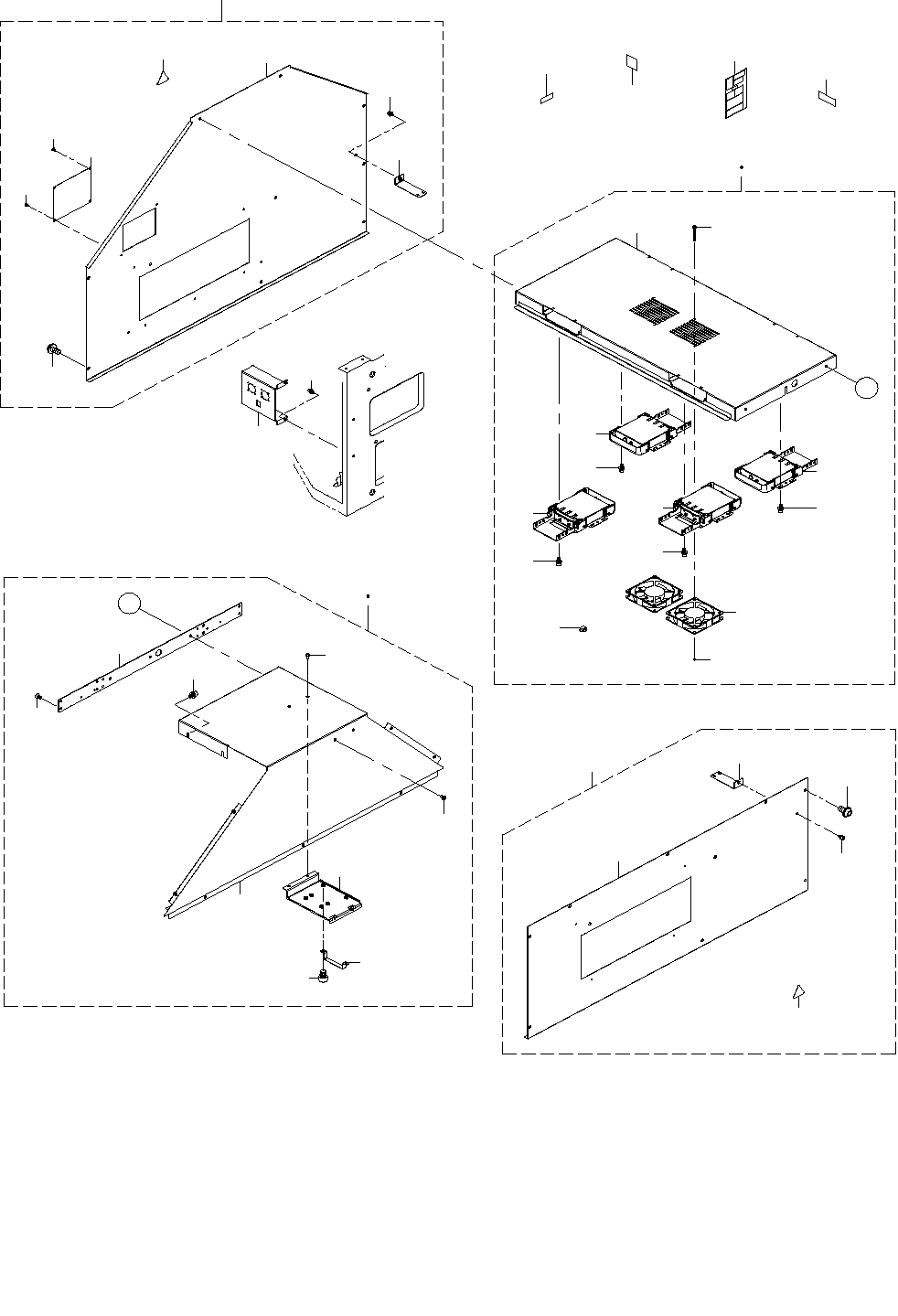

11.COVER COMPONENTS (5)
