- 46 - NOTE( 注記 ) *INSTALLATION POSITION AN D DIR ECTION VARY IF THE PWB TR ANSFER REFERENCE IS DIFFEREN T. 基板搬送基準が異なると取付位置 、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-56408 STOPPER_ASM ストッパ組 1 2 4…
- 45 -

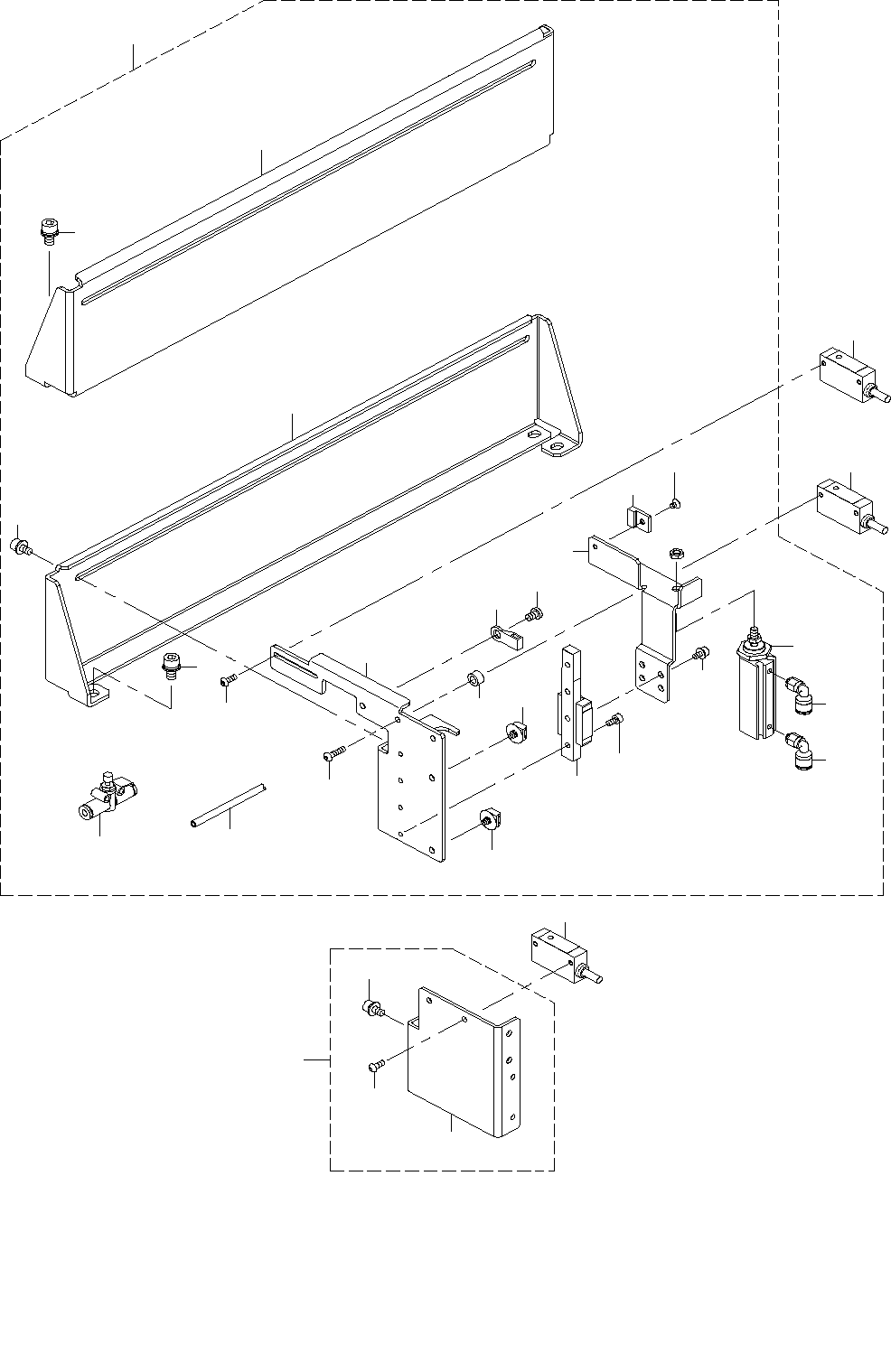

23.PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
２
３
４
５
６
７
９
８
１０
１１
１３
１３
１２
１４
１５
１６
１７
１７
２０
２１
２５
２４
１８
１９
１
２３
３
２
２２
２２
２６
２２
- 46 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-56408 STOPPER_ASM
ストッパ組
1
2 401-12572 STOPPER_BASE_L
ストッパーベース＿Ｌ
(2)
3 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
4 401-51788 RAIL_BRACKET
レールブラケット
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
6 400-46973 LINEAR_WAY-S
リニアウェイ−Ｓ
(1)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 402-55493 STOPPER_BRACKET
ストッパブラケット
(1)
9 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
10 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
11 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ＝４
(1)
12 401-07802 CYLINDER
シリンダ
(1)
13 PJ-3040403-01 UNION ELBOW JOINT
エルボ ユニオン 継手
(2)
14 400-45975 GUIDE SPACER
ガイドスペーサー
(2)
15 SM-3031252-TN SCREW M3 L=12
丸ねじ Ｍ３ Ｌ＝１２
(2)
16 SM-3030852-TN SCREW M3 L=8
丸ねじ Ｍ３ Ｌ＝８
(2)
17 HX-0070600-0A MOUNT BASE
マウントベース
(2)
18 HX-0034400-00 FIXED BASE
束線パーツ
(1)
19 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
20 PC-0124010-00 SPEED CONTROLLER
スピード コントローラ
(2)
21 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(3)
22 402-53220 WAIT STOP COUT SENS ASM
ＷＡＩＴ ＳＴＯＰ ＣＯＵＴセンサ組
3
23 402-56409 WAIT_SENSOR_ASM
ウエイトセンサ組
1
24 402-55494 WAIT_SENSOR_BR_L
ウエイトセンサブラケットＬ
(1)
25 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
26 SM-3030852-TN SCREW M3 L=8
丸ねじ Ｍ３ Ｌ＝８
(2)
- 47 -
24.PWB CONVEYOR COMPONENTS (3)
基板搬送関係（３）
２９
４
５
６
７
８
９
１０
１０
１１
１２
１４
１５
１６
１１
１３
９
１０
６
１０
３
２
１８
２６
３１
３０
２３
３２
２１
１９
２０
２４
２６
２７
２８
２５
２２
２５
２５
２５
２４
２２
３３
３３
１
１７
３４
３５
３６
３７
