26.BANK SUPPORT UNIT COMPONENTS
バンクサポートユニット関係
１２
Ａ
Ａ
７
８
６
１１
９
１０
４
５
３
１
２
１７
１３
１５
２２
２１
２０
１９
１８
１６
１４
２３
２４
- 52 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00573 BANK SUPPORTER F UNIT
バンクサポータ Ｆユニット
1
2 400-00566 BANK SUPPORTER FL COMB.
バンクサポータ ＦＬ結合
(1)
3 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
4 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ６ Ｌ＝３５
(2)
5 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
6 400-00567 BANK SUPPORTER FR COMB.
バンクサポータ ＦＲ結合
(1)
7 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
8 400-00556 BANK LOCK NUT
バンクロックナット
(2)
9 SM-6105502-TN SCREW M10 L=55
六角穴ボルト Ｍ＝１０ Ｌ＝５５
(2)
10 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
11 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(2)
12 400-00577 BANK SUPPORTER R UNIT
バンクサポータ Ｒユニット
1
13 400-00568 BANK SUPPORTER RL COMB.
バンクサポータ ＲＬ結合
(1)
14 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
(4)
15 SM-9063503-SE SCREW M6 L=35
六角ボルト Ｍ６ Ｌ＝３５
(2)
16 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
17 400-00569 BANK SUPPORTER RR COMB.
バンクサポータ ＲＲ結合
(1)
18 400-00555 BANK LOCK BOLT
バンクロックボルト
(2)
19 400-00556 BANK LOCK NUT
バンクロックナット
(2)
20 SM-6105502-TN SCREW M10 L=55
六角穴ボルト Ｍ＝１０ Ｌ＝５５
(2)
21 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
22 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
(2)
23 PS-0500202-KP SPRING PIN TYPE W 5X20
スプリングピン Ｗ形 ５Ｘ２０
2
24 SL-6082592-TN BOLT
座金付き六角穴ボルト
4
- 53 -

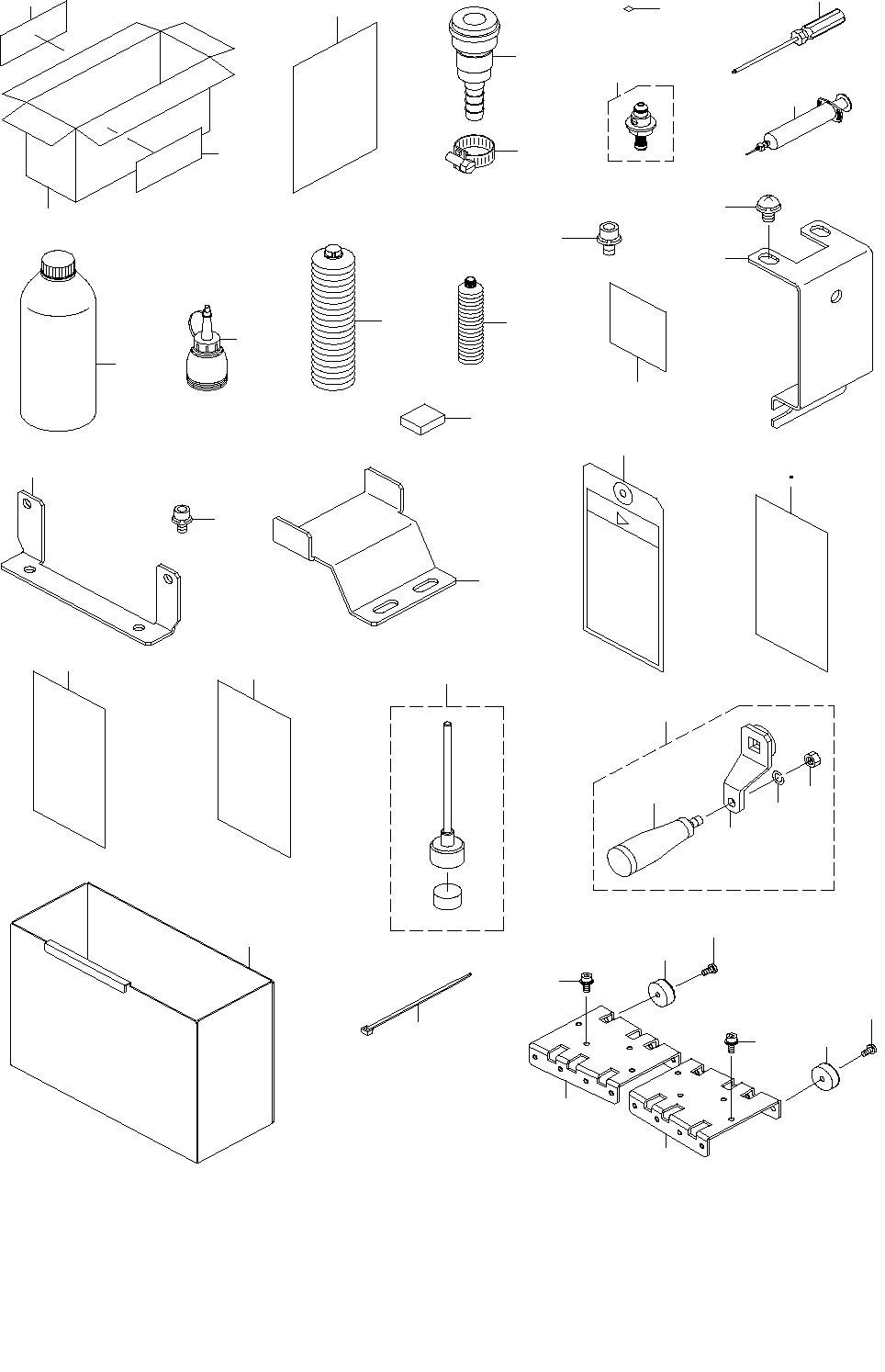

27.ACCESSORIES PART COMPONENTS
梱包添付品関係
１２
１３
９
５
４
８
１０
１１
２１
２
１
２
３
６
１９
２０
２２
２３
２４
３４
２５
３５ ３６
１８
３８
３７
１５
１６
１５
１６
１７
１７
１４
１４
７
２６
２７
３１
３０
２８
２９
３２
３３
