- 56 - NOTE( 注記 ) #01....FOR F RONT OF THE MACHINE マシン前側用 #02....FOR REAR OF THE MACHINE マシン後側用 #03....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 402-37861 BANK_UNIT_FO バンクユニットＦＯ 1 2 #02 402-3785…
- 55 -
OPTION
オプション

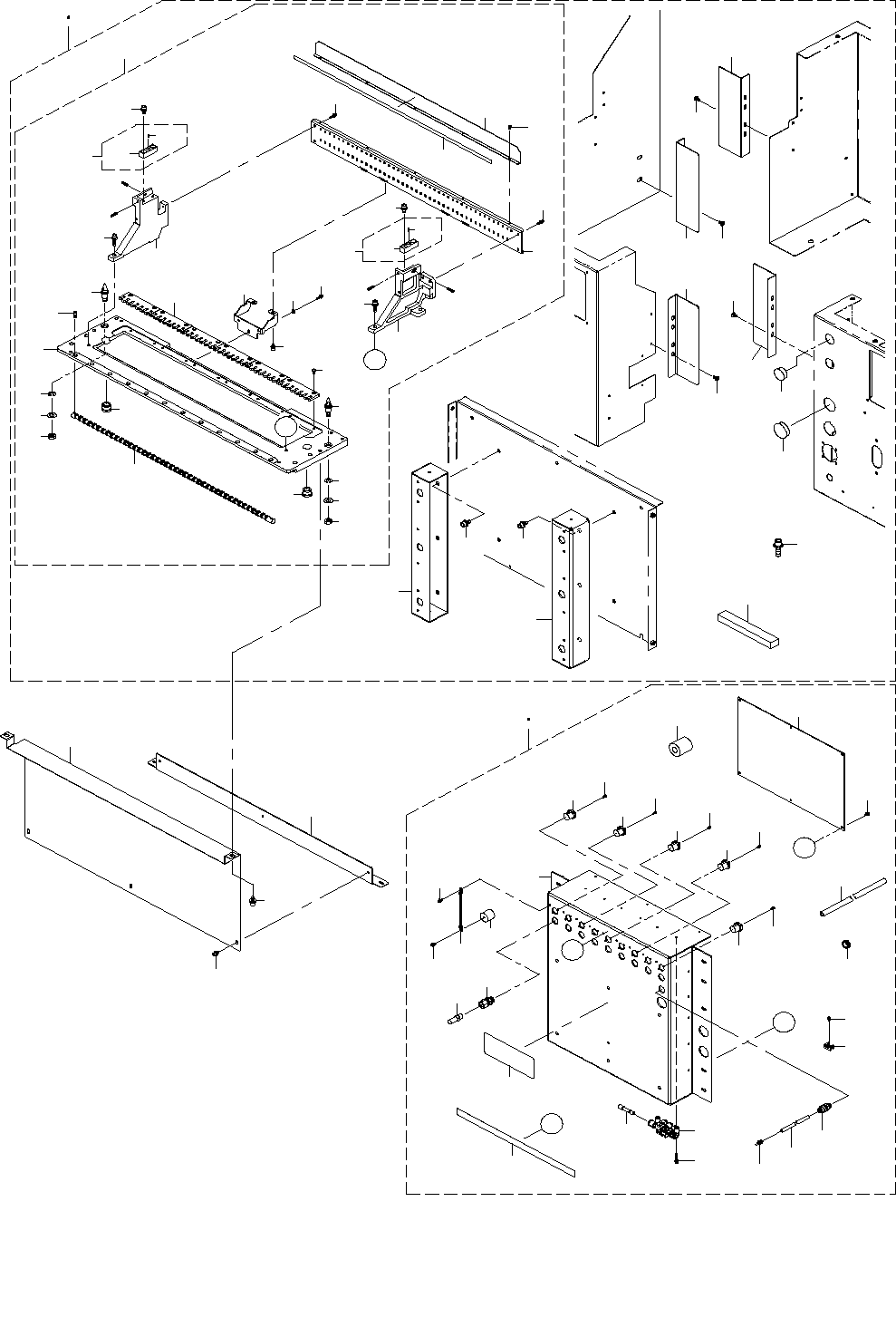

28.FEEDER BANK COMPONENTS (1)
フィーダバンク関係（１）
１７
１８
１９
１６
３３
３１
３２
１９
１５
１４
１５
２６
５
１３
２２
２３
９
８
７
９
８
７
１１
２９
２１
２４
１２
２７
４
１０
５２
５３
５６
６１
６０
６１
６１
５７
６１
５８
６１
５９
４９
５０
６４
６５
７０
４８
４６
４７
３９
３９
４０
４４
４５
６７
６６
６８
６８
４２ ４３
２８
２５
６
２０
３０
４０
３７
３５
３６
３６
３８
３
３５
１ ２
３５
３６
３６
３５
５１
５５
５４
６２
６３
６９
７３
７４
７１
７２
Ｂ
Ｂ
Ｃ
Ｃ
Ａ
Ａ
１０
２１
４１
３４３４
- 56 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
402-37861 BANK_UNIT_FO
バンクユニットＦＯ
1
2
#02
402-37859 BANK_UNIT_RO
バンクユニットＲＯ
1
3 402-18905 BANK_ASM_J1_P12
バンククミＪ１＿Ｐ１２
(1)
4 402-18906 BANK_BASE_J1_P12
バンクベースＪ１＿Ｐ１２
(1)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
6 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
7 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
9 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
10 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
11 402-18907 LOCK_SH_J1_P12
ロックシャフトＪ１＿Ｐ１２
(1)
12 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(12)
13 E2502-729-000 PLATE STAND L
プレートスタンドＬ
(1)
14 E2503-729-000 PLATE STAND R
プレートスタンドＲ
(1)
15 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
16 E2505-729-0A0 MARK ASM.
マーク組
(1)
17 E2601-725-000 MARK
マーク
(1)
18 E2505-729-000 MARK BASE
マークベース
(1)
19 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
20 402-18908 FIXING_PLATE_J1_P12
フィクシングプレートＪ１＿Ｐ
(1)
21 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(5)
22 402-19071 NUMBER_PLATE_J1_P12
ナンバープレートＪ１＿Ｐ１２
(1)
23 402-18909 POSITION_LABEL_J1_P12
ポジションラベルＪ１＿Ｐ１２
(1)
24 SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
(5)
25 402-41167 PLATE_SUPPORT_P12
プレートサポートＰ１２
(2)
26 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
27 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(6)
28 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
29 402-18910 FIXING_PLATE_B_J1_P12
フィクシングプレートＢ＿Ｊ１＿Ｐ１２
(6)
30 SM-4040655-SN SCREW M4X0.7 L=6
なべ小ねじ Ｍ４ Ｌ＝６
(12)
31 402-37848 MARK_ASM_15
マーク組
(1)
32 402-37846 MARK_15
マーク組＿１５
(1)
33 402-37847 MARK_BASE_15
マーク＿１５
(1)
34 SL-6082592-TN BOLT
座金付き六角穴ボルト
(4)
35 402-06638 SIDE_COVER_R_FIX
サイドカバー＿Ｒ＿ＦＩＸ
(4)
36 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(8)
37 HX-0032600-0A GROMMET
ドームプラグ
(1)
38
#02
401-99894 SEALING_PACKING_140
シーリングパッキン１４０
(1)
39 401-36921 CONECTOR_BR_SUPPORT
コネクタブラケットサポート
(2)
40 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
41 HX-0032600-0M DOME PLUG
ドームプラグ
(1)
42
#02
402-07397 CONNECTOR_BRACKET_UNIT
コネクタブラケットユニット
2
43
#03
402-07398 CONNECTOR_BRACKET_UNIT_EN
コネクタブラケットユニット＿ＥＮ
2
44 401-30360 FEEDER I/F PCB ASM
ＦＥＥＤＥＲ Ｉ／Ｆ基板組
(1)
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
46 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(1)
47 PJ-0320090-05 AIR COUPLER NIPPLE
エアカプラ ニップル
(1)
48 PJ-2300061-00 PARTITION UNION 06
隔壁用 ユニオン ０６
(1)
49 PJ-3090600-03 QUICK MANIFOLD 5PX6
ワンタッチ マニホールド ５ＰＸ６
(3)
50 SL-6032092-TN SCREW M3 L=20
座金付き六角穴ボルト Ｍ３ Ｌ＝２０
(6)
51 PX-9500010-00 PLUG 6
止栓（Φ６用）
(1)
52 PJ-3010651-06 FEMALE UNION
メス ユニオン
(9)
53 E2904-700-000 SOCKET
ソケット
(9)
54 BT-1000651-EA URETHANE TUBE BLUE 10X6.5
ポリウレタン チューブ 青 １０Ｘ６．５
(1)
55 HX-0022100-0F GROMMET
グロメット
(1)
56 402-05750 RADIAL CB CABLE 1 ASM
ＲＡＤＩＡＬ ＣＢケーブル１組
(1)
57 402-05751 RADIAL CB CABLE 2 ASM
ＲＡＤＩＡＬ ＣＢケーブル２組
(1)
58 402-05752 RADIAL CB CABLE 3 ASM
ＲＡＤＩＡＬ ＣＢケーブル３組
(1)
59 402-05753 RADIAL CB CABLE 4 ASM
ＲＡＤＩＡＬ ＣＢケーブル４組
(1)
60 402-05754 RADIAL CB CABLE 5 ASM
ＲＡＤＩＡＬ ＣＢケーブル５組
(1)
61 SM-4850501-SC SCREW M2.5 L=5
なべ小ねじ Ｍ２．５ Ｌ＝５
(18)
62 402-06454 CONN_LABEL_MI
コネクタラベルＭＩ
(1)
63 401-36861 MI_BANK_CON_NOTICE_LABEL
ＭＩバンクコネクタ注意ラベル
(1)
64 HX-0029400-00 FIXED BASE
固定ベース
(14)
65 SL-4030591-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(14)
66
#03
401-16750 BALL_CHAIN
ボールチェイン
(9)
67
#03
401-16749 CONNECTOR_CAP
コネクタキャップ
(9)
68
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(18)
69
#03
EZ-1482181-11 FERRITE CLAMP (GRFC-13)
ＦＥＲＲＩＴＥクランプ（ＧＲＦＣ−１３）
(1)
70 402-06444 CONNECTOR_BR
コネクタブラケット
(1)
71
#03
SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
2
72
#03
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
73
#03
402-11111 BANK_UNDER_COVER_S
バンクアンダーカバーＳ
1
74
#03
402-11112 BANK_UNDER_COVER_BR_S
バンクアンダーカバーブラケットＳ
1
- 57 -
29.FEEDER BANK COMPONENTS (2)
フィーダバンク関係（２）
２６
１０
３
１９
３４
３４
１８
３３
３２
３１
２９
２８
２７
２５
２４
２２
２１
２０
２１
２０
２
１７
１６
１５
１３
１２
１１
９
８
７
２３
６
５
５
４
４
３５
３７
３６
３８
１４
３０
４０
４１
４２
４３
４４
４５
４７
４６
４８
３９
５３
５４
５２
５０
５１
５６
５５
５７
５８
４９
５８
６０
６１
６２
６３
６６
６４
６７
６８
６５
５９
６９
６９
５９
１
７７
７６
７９
７８
７３
７１
７２
７４
７２
７１
７１
７１
７３
７４
７０
７５
