P-0324-001 - 第100页

Fig. E4-4 フレームＲ Frame R -4 Fig. E4-4) T UNI (BASE:Document No.P-310-003 3A7 3A8 1 9 3 382 1 101-001 Fig. E4 Y サイズ 250mm 本体対応 Y SIZE 250mm FOR MAIN BODY

Key No. PART No. PART NAME Q’ty

REMARKS

NOTE

271 0929E02S BASE_L 2 109290402W-001

278 0914403D ASSY_SENSOR 1 front 109290402W-008

278 0914403B ASSY_SENSOR 1 rear 109290402X-008

285 0992E000 BLOCK 2 109290402W-055

Fig. E4

1101-001

Fig. E4-3

GS-S049-01

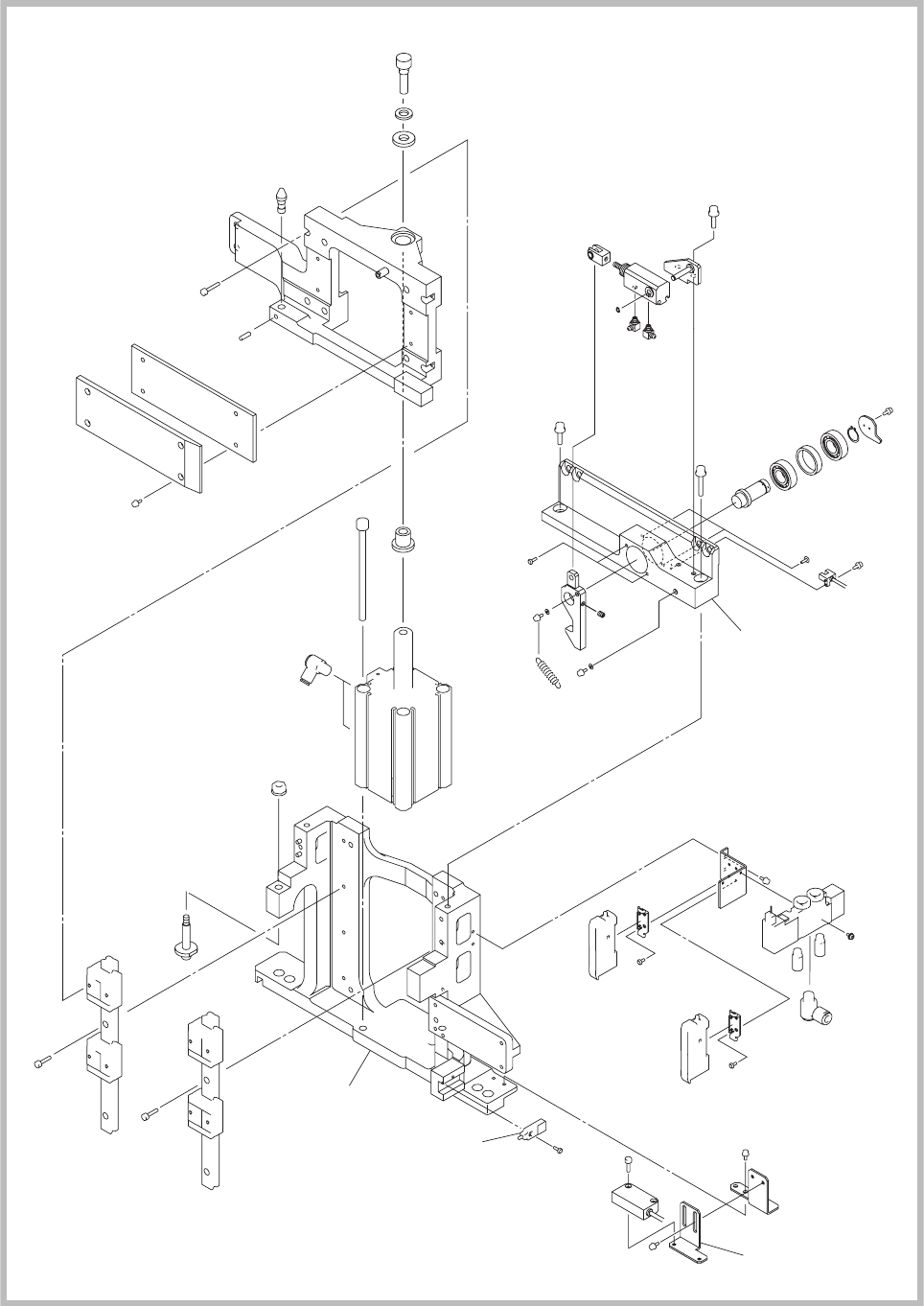

Fig. E4-4

フレームＲ

Frame R

-4 Fig. E4-4)T UNI

(BASE:Document No.P-310-003

3A7

3A8

193

382

1101-001

Fig. E4 Y

サイズ

250mm

本体対応

Y SIZE 250mm FOR MAIN BODY

Key No. PART No. PART NAME Q’ty

REMARKS

NOTE

382 0929E02T BASE_R 2 1092904030-002

391 0914403E ASSY_SENSOR 1 front 1092904030-011

391 0914403C ASSY_SENSOR 1 rear 1092904031-011

3A7 0992E001 BLOCK 2 1092904030-057

3A8 0929E03H SW-BK-1 2 1092904030-058

Fig. E4

1101-001

Fig. E4-4

GS-S049-01
