Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Dokkolóállomás a SIPLACE X-sorozat alkatrészkocsijához
389
6.2.5 Dokkolóállomás hozzáillesztése a NYÁK-szállítószalag magasságához
A dokkolóállomás alkatrészkocsi-behúzó készüléke néhány kézmozdulattal átszerelhető a
NYÁK-szállítószalag 830, 900, 930 és 950 mm magasságaira.
6

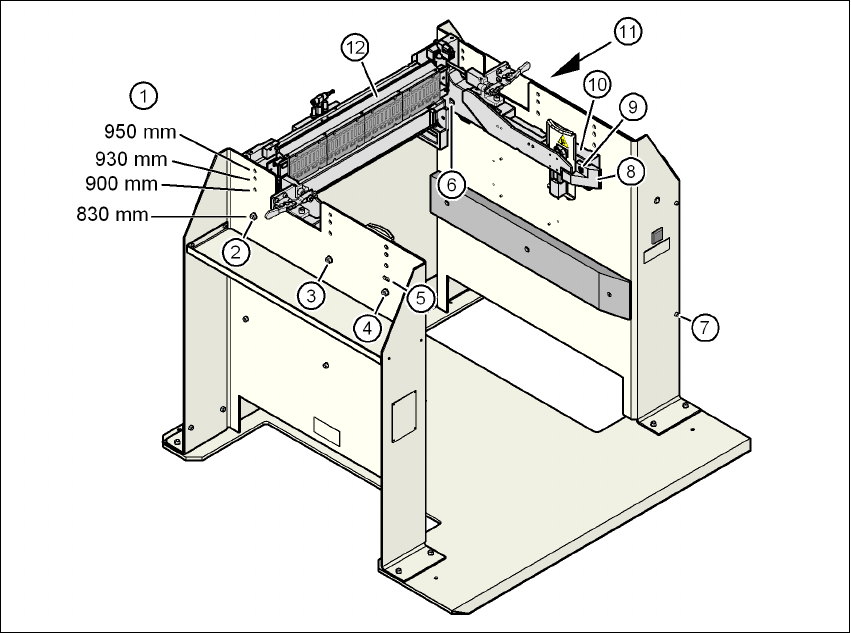

6.2 - 5 ábra Alkatrészkocsi-behúzókészülék illesztése a NYÁK-szállítási magassághoz
(1) Furatok a NYÁK-szállítási magassághoz
(2) M8-as hatlapú anya és alátét, 2 darab
(3) M8-as hatlapú anya és alátét, 2 darab
(4) M8-as hatlapú anya és alátét, 2 darab
(5) Hosszirányú lyuk a magasságbeállítás számára
(6) Imbuszcsavar M8x40, 6 darab
(7) Imbuszcsavar M5x12, 4 darab
(8) Szán
(9) Imbuszcsavar M8x18, 2 darab
(10) Oldalrész, alkatrészkocsi-behúzókészülék
(11) A dokkolóállomás burkolata
(12) A szállító vezérlőegysége (FCU)
Állomásbővítések Üzemeltetési útmutató SIPLACE X-sorozat
Dokkolóállomás a SIPLACE X-sorozat alkatrészkocsijához Az SR.70x.xx szoftververziótól Kiadás 01/2011
390
6.2.5.1 Szerszámok
Az alkatrészkocsi-behúzókészülék magasságának beállításához a következő szerszámokra van
szükség:
– Imbuszkulcs-készlet
– 13-as villáskulcs
6.2.5.2 Alkatrészkocsi-behúzókészülék átszerelése más magasságokra
FIGYELEM! 6
→ Válassza le a dokkolóállomást az áramellátásról.
→ Válassza le a dokkolóállomást a sűrítettlevegő-ellátásról.
Az alkatrészkocsi-behúzókészülék tömege kb. 40 kg.
→ Szükség esetén kérjen meg egy második személyt, hogy segítsen az átszerelésnél.
→ Tartsa be a leírt munkalépések sorrendjét.
6.2.5.3 Az alkatrészkocsi-behúzókészülék átszerelése 830 mm vagy 900 mm
magasságra
6
6.2 - 6 ábra Munkafolyamat a 830 mm-ről 900 mm magasságra való átszerelés során
→ Oldja mindkét M8x18-as imbuszcsavart (9. poz. a 6.2 - 5 ábrán, 389. oldal) és vegye le a bal
és jobb oldali szánokat (8. poz. a 6.2 - 5
ábrán, 389. oldal).
6
Üzemeltetési útmutató SIPLACE X-sorozat Állomásbővítések
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Dokkolóállomás a SIPLACE X-sorozat alkatrészkocsijához
391
UTALÁS: 6
A burkolatot (9. poz. a 6.2 - 5
ábrán, 389. oldal) csak a következő esetekben szerelje le:
– Az alkatrészkocsi-behúzókészüléket 830 mm magasságra szerelik át.
– Az alkatrészkocsi-behúzókészüléket 830 mm-ről más magasságra szerelik át.
→ Oldja ki a 4 darab M5x12 imbuszcsavart (7. poz. a 6.2 - 5
ábrán, 389. oldal). Tartsa meg a bur-
kolatot, hogy az ne essen le.
→ Távolítsa el a burkolatot.
VIGYÁZAT! 6
Az alkatrészkocsi-behúzókészülék emelésénél és csökkentésénél ügyeljen arra, hogy egyetlen
kábel se sérüljön meg.
→ Lazítsa meg a két csavarkötést (3. poz. a 6.2 - 5
ábrán, a 389 oldalon).
→ Lazítsa meg a két csavarkötést (2. poz. a 6.2 - 5
ábrán, a 389 oldalon).
→ Távolítsa el a két darab M8-as hatlapú anyát és alátétet (4. poz, a 6.2 - 5
ábrán, a 389 oldalon).
→ Tartsa meg az alkatrészkocsi-behúzókészüléket az oldalrésznél (10. poz. a 6.2 - 5
ábrán, a
389
oldalon) és távolítsa el ezen a helyen a két M8x40-es imbuszcsavart.
→ Fordítsa el az alkatrészkocsi-behúzókészüléket felfele, amíg az oldalrész furata átfedésbe ke-
rül a hosszirányú lyukkal (5. poz. a 6.2 - 5
ábrán, a 389 oldalon).
→ Rögzítse az oldalrészt ebben a pontban. Ehhez húzza meg lazán az anyákat.
→ Tartsa meg az alkatrészkocsi-behúzókészüléket az FCU-nál (12. poz. a 6.2 - 5
ábrán, a 389
oldalon) és távolítsa el a csavarkötéseket (2. poz. a 6.2 - 5
ábrán, a 389 oldalon).
→ Fordítsa el az alkatrészkocsi-behúzókészüléket felfele, amíg az oldalrész furata átfedésbe ke-
rül a 900 mm furattal (1. poz. a 6.2 - 5
ábrán, a 389 oldalon).
→ Rögzítse az oldalrészt ebben a pontban. Ehhez húzza meg lazán az anyákat.
→ Fordítsa el az alkatrészkocsi-behúzókészüléket a hosszirányú lyuktól (5. poz. a 6.2 - 5
ábrán,
a 389
oldalon) a 900 mm - furat felé felfele, majd rögzítse ebben a pontban.
→ Ellenőrizze a 2, 3 és 4. pozícióban levő csavarkötések rögzítettségét a 900 mm-es AR-kocsi
magasságban.
→ Rögzítse a jobb és bal oldali síneket (8. poz. a 6.2 - 5
ábrán, 389. oldal) az M8x18-as imbusz-
csavarokkal (9. poz. a 6.2 - 5
ábrán, 389. oldal).
→ Rögzítse a burkolatot (11. poz. a 6.2 - 5
ábrán, a 389 oldalon) a 4 db M5x12-es imbuszcsavar-
ral (7. poz. a 6.2 - 5
ábrán, a 389 oldalon).
