Az automaták szabad magassága 120 mm (NYÁK-szállítási magasság: 830 mm)
190 mm (NYÁK-szállítási magasság: 900 mm)
220 mm (NYÁK-szállítási magasság: 930 mm)
240 mm (NYÁK-szállítási magasság: 950 mm)
Az automaták súlya
X4I (gép alkatrészkocsival) 3735 kg
X4I (teljes felszereltség, szállítókkal) 4110 kg
X4 (gép alkatrészkocsival) 3880 kg
X4 (teljes felszereltség, szállítókkal) 4255 kg
X3 (gép alkatrészkocsival) 3790 kg
X3 (teljes felszereltség, szállítókkal) 4171 kg
X2 (gép alkatrészkocsival) 3705 kg
X2 (teljes felszereltség, szállítókkal) 4086 kg
Az automaták felállítási felülete 6,70 m² (X4I, X4, X3, X2)
Az automaták felületi terhelése
a
X4I 5,40 kN/m²
X4 5,98 kN/m²
X3 5,84 kN/m²
X2 6,20 kN/m²
A géplábak száma 6
a) A felületi terhelés számításakor a gép minden oldalánál figyelembe vettek egy 0,5 m nagyságú kiegészítő
munkateret.
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Méretek és súly
109
3.3.2 Méretek
3.3.2.1 Az X4I automata méretei
3
3

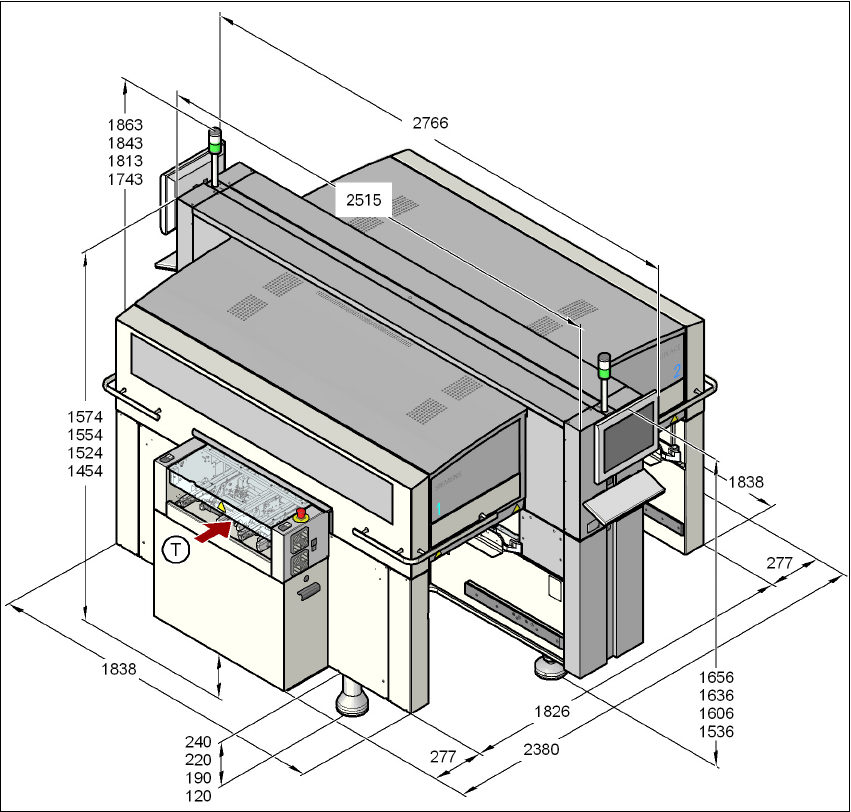

3.3 - 1 ábra Az X4I automata méretei (alapgép) milliméterben
(T) Nyomtatott áramköri laptovábbítási irány
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Méretek és súly Az SR.70x.xx szoftververziótól Kiadás 01/2011
110
3.3.2.2 Az X4 automata méretei
3
3
3
3

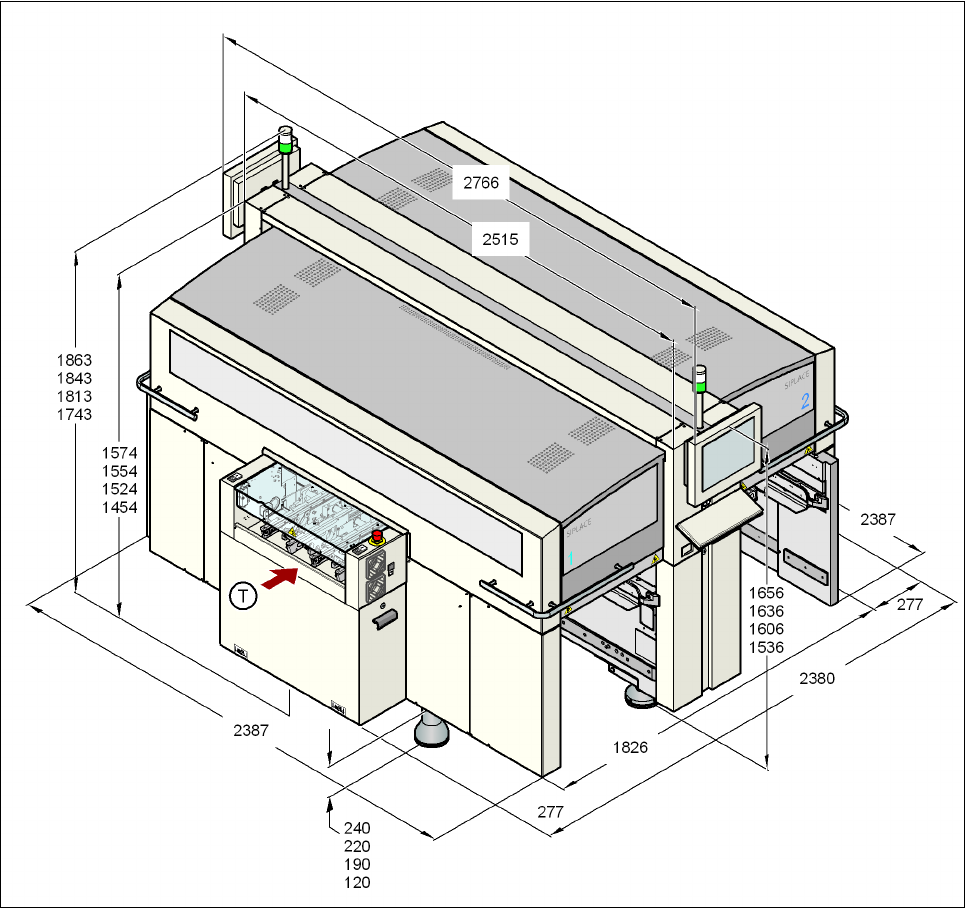

3.3 - 2 ábra Az X4 automata méretei (alapgép) milliméterben
3
(T) Nyomtatott áramköri laptovábbítási irány
