Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat Méretek és súly Az SR.70x.xx szoftververziótól Kiadás 01/2011 112 3.3.2.4 Az X2 automat a méretei 3 3 3 3 3 3.3 - 4 ábra Az X2 automata méretei (alapgé…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Méretek és súly
111
3.3.2.3 Az X3 automata méretei
3
3
3
3
3.3 - 3 ábra Az X3 automata méretei (alapgép) milliméterben
3
(T) Nyomtatott áramköri laptovábbítási irány
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Méretek és súly Az SR.70x.xx szoftververziótól Kiadás 01/2011
112
3.3.2.4 Az X2 automata méretei
3
3
3
3
3

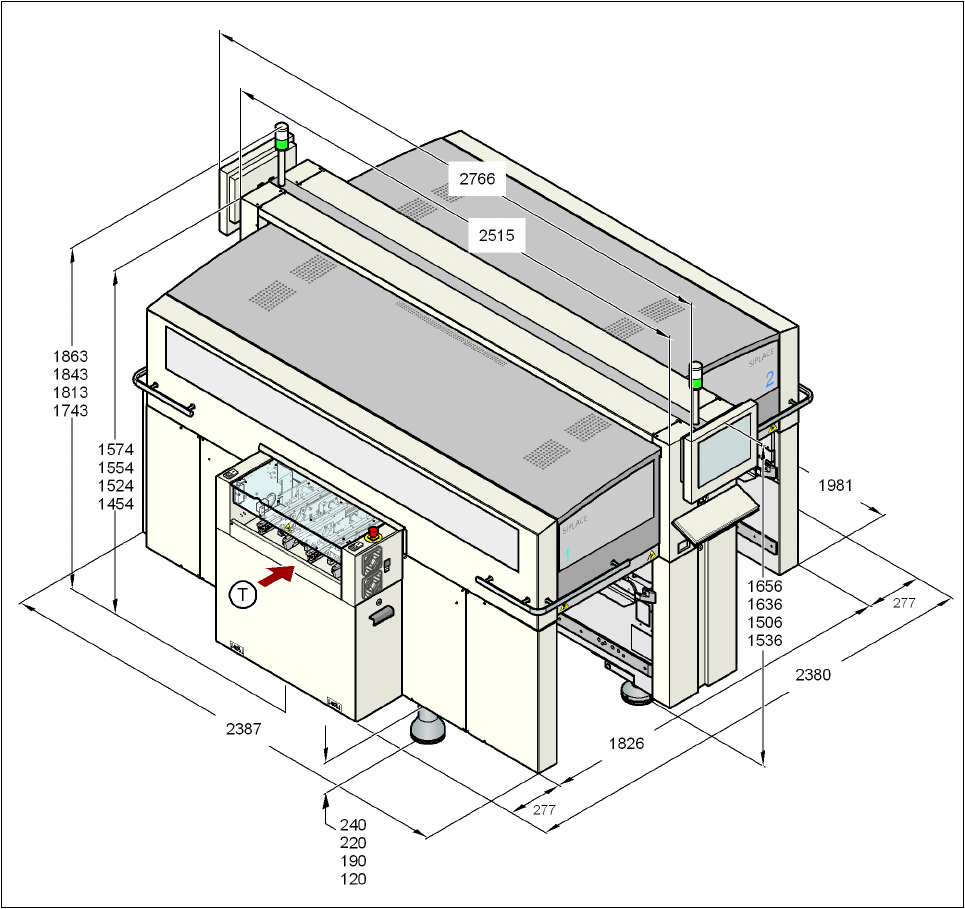

3.3 - 4 ábra Az X2 automata méretei (alapgép) milliméterben
(T) Nyomtatott áramköri laptovábbítási irány
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Méretek és súly
113
3.3.3 A felhajtott védőburkolat magassága
3
3
3
3
3.3 - 5 ábra A felhajtott védőburkolat magassága - méretek milliméterben
