Üzemeltetési útmutató SIPLACE X-sorozat Az automata m ű szaki adatai Az SR.70x.xx szoftververziótól Kiadás 01/2011 Méretek és súly 113 3.3.3 A felhajtott véd ő burkolat magassága 3 3 3 3 3.3 - 5 ábra A felhajtott véd ő b…
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Méretek és súly Az SR.70x.xx szoftververziótól Kiadás 01/2011
112
3.3.2.4 Az X2 automata méretei
3
3
3
3
3

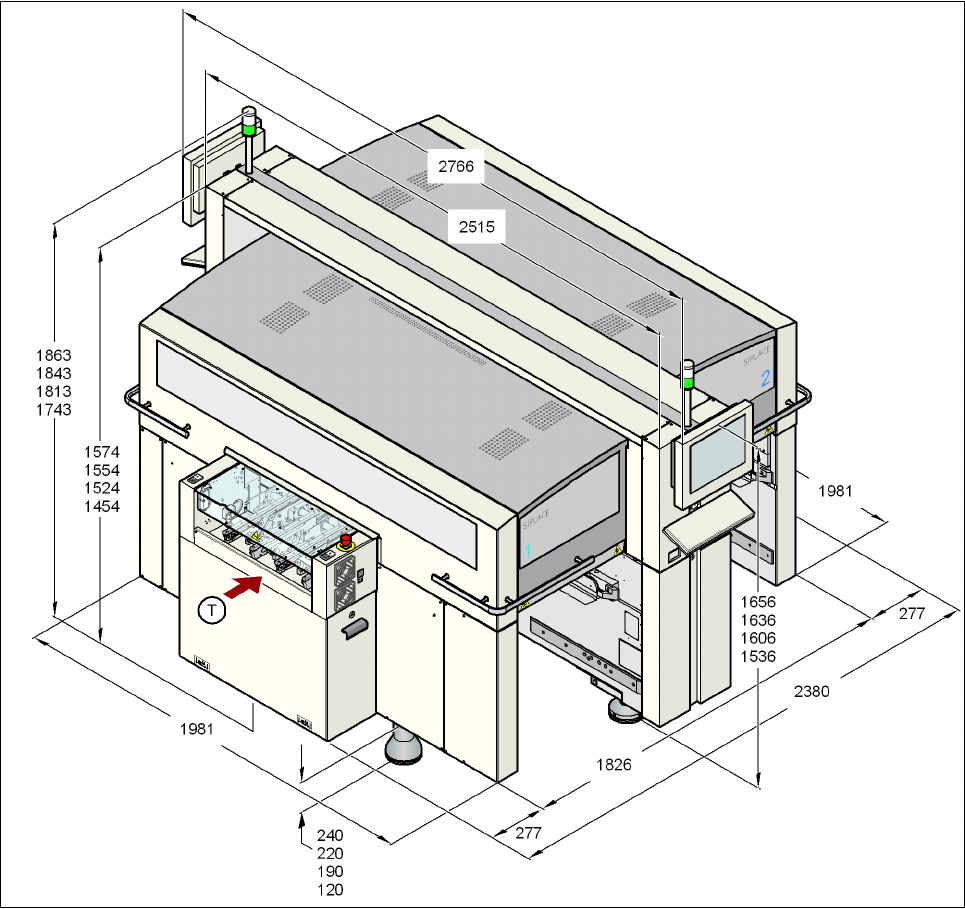

3.3 - 4 ábra Az X2 automata méretei (alapgép) milliméterben
(T) Nyomtatott áramköri laptovábbítási irány
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Méretek és súly
113
3.3.3 A felhajtott védőburkolat magassága
3
3
3
3
3.3 - 5 ábra A felhajtott védőburkolat magassága - méretek milliméterben
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Méretek és súly Az SR.70x.xx szoftververziótól Kiadás 01/2011
114
3.3.4 Alkatrészkocsi mozgatási távolsága
3.3.4.1 Alkatrészkocsi mozgatási távolsága a X4I-automatán
3
3
3.3 - 6 ábra Alkatrészkocsi mozgatási távolsága a X4I-automatán
Az alkatrészkocsi R mozgatási távolsága a X4-automatánál:
– 600 mm lehajtott fogó esetén
– 900 mm felhajtott fogó esetén
3
