3.3.4 Alkatrészkocsi mozgatási távolsága
3.3.4.1 Alkatrészkocsi mozgatási távolsága a X4I-automatán
3
3

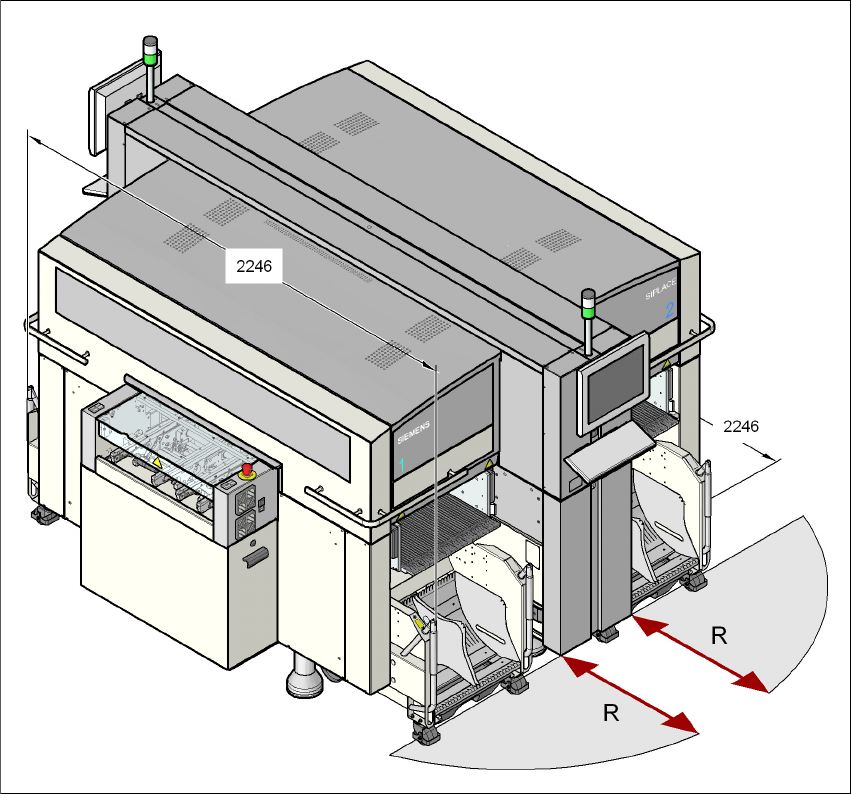

3.3 - 6 ábra Alkatrészkocsi mozgatási távolsága a X4I-automatán
Az alkatrészkocsi R mozgatási távolsága a X4-automatánál:
– 600 mm lehajtott fogó esetén
– 900 mm felhajtott fogó esetén
3
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Méretek és súly
115
3.3.4.2 Alkatrészkocsi mozgatási távolsága a X4-automatán
3
3

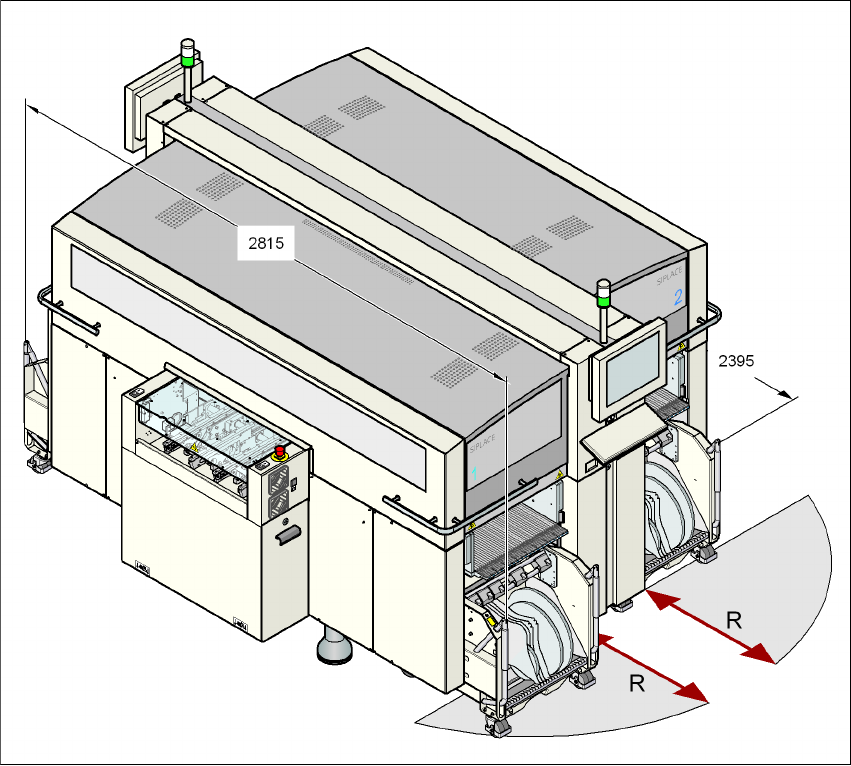

3.3 - 7 ábra Alkatrészkocsi mozgatási távolsága a X4-automatán
Az alkatrészkocsi R mozgatási távolsága a X4-automatánál:
– 750 mm lehajtott fogó esetén
– 1050 mm felhajtott fogó esetén
3
3
3
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Méretek és súly Az SR.70x.xx szoftververziótól Kiadás 01/2011
116
3.3.4.3 Alkatrészkocsi mozgatási távolsága a X3-automatán
3
3

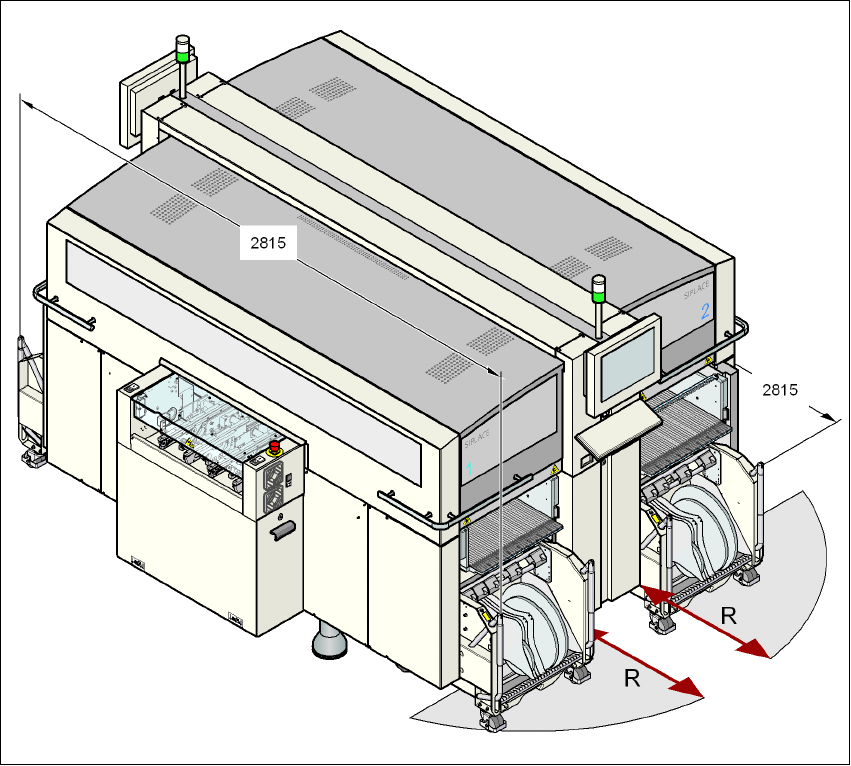

3.3 - 8 ábra Alkatrészkocsi mozgatási távolsága a X3-automatán
Az alkatrészkocsi R mozgatási távolsága a X3-automatánál:
– az 1., 3. és 4. helyre
750 mm lehajtott fogó esetén ill.
1050 mm felhajtott fogó esetén,
–a 2. helyre
600 mm lehajtott fogó esetén ill.
900 mm felhajtott fogó esetén.
