Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat Beültet ő fej Az SR.70x.xx szoftververziótól Kiadás 01/2011 132 3.5.2.5 A MultiSt ar szerelési pozíciói az automatákon 3.5.2.6 MultiSt ar Collect&P…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Beültetőfej
131
– Matrix-Tray-Changer
– TwinStar
3.5.2.3 A feldolgozandó AR-spektrum osztályozása
3
3.5.2.4 A MultiStar beültetési üzemmódjai
Az AR-osztálytól függően a CPP-fej különböző beültetési üzemmódokban üzemel. A felszerelés
optimalizálás minimális ütemidejű beültetési üzemmódot választ hozzá. A következő táblázatban
található az AR-osztály és a beültetési üzemmód közötti összefüggés.
Táb. 3.5 - 2 Összefüggések az AR-osztály és a beültetési üzemmódok között
3
3
AR-osztály AR-méret A CPP-fej szerelési
pozíciója
a
AR-magasság AR-kameratípus
Kis AR
K_AR
01005
b
-
27 x 27 mm²
felül 8,5 mm-ig
Fejkamera,
típus: 30
alul 6 mm-ig
01005
b
-
16 x 16 mm²
alul 6 mm-ig
Fejkamera,
típus: 38
Közepes AR, tí-
pus: M_AR_1
< 27 x 27 mm²
felül
8,5 és 11,5 mm
között
Stacioner
AR-kamera,
típus: 33
(lásd 6.7.1
. feje-
zet, 406
. oldal)
alul nem lehetséges
Közepes AR, tí-
pus: M_AR_2
27 x 27 mm² és
32 x 32 mm²
között
felül 11,5 mm
alul nem lehetséges
Nagy AR
G_AR
32 x 32 mm² és
50 x 40 mm²
között
felül 11,5 mm-ig Stacioner
AR-kamera,
típus: 33
alul nem lehetséges
Táb. 3.5 - 1 A feldolgozandó AR-spektrum osztályozása
a) Vegye figyelembe a szerelési pozíció magasságára vonatkozó szabályokat a 3.5.2.2. fejezetben, 130. oldal.
b) 01005-AR: kameratípus: 30; kameratípus: 38, magas minőségi követelményekhez javasolt
Beültetési üzemmód Alkatrészosztály
Kis AR Közepes AR Nagy AR
Collect&Place-üzemmód Igen Nem Nem
Vegyes üzemmód Igen Igen Nem
Bővített Pick&Place-üzemmód Igen Igen Igen
Tiszta Pick&Place-üzemmód Nem Nem Igen
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Beültetőfej Az SR.70x.xx szoftververziótól Kiadás 01/2011
132
3.5.2.5 A MultiStar szerelési pozíciói az automatákon
3.5.2.6 MultiStar Collect&Place-üzemmódban
Ebben az üzemmódban a MultiStar kisméretű alkatrészeket dolgoz fel.
3

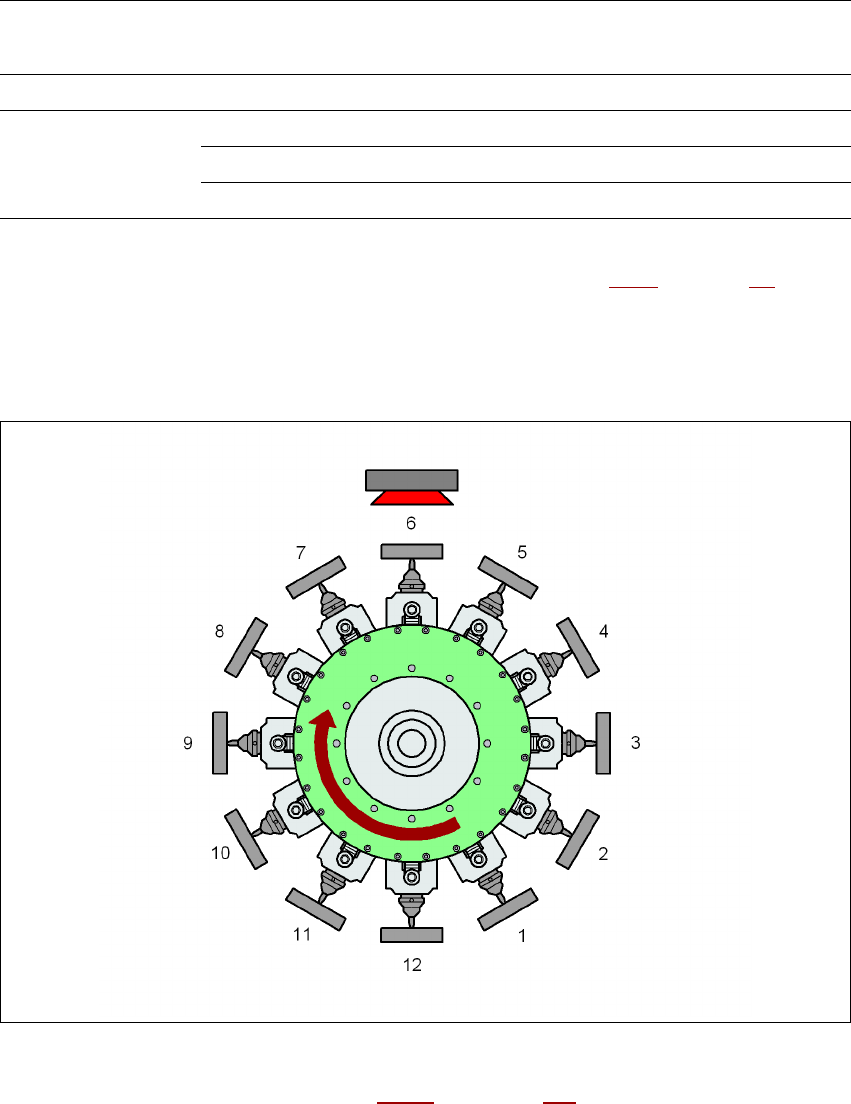

3.5 - 6 ábra MultiStar - Collect&Place-üzemmód
K_AR Kisméretű alkatrész (lásd a 3.5 - 1. táblázatot, 131. oldal)
Típus: 30/38 AR-kamera, típus: 30 vagy típus: 38
1 ... 12 A felvett alkatrészek sorrendje
3
Beültető
automata
Szerelési pozíció
a
CPP-fej
Maximális
AR-magasság
Érzékelési
kamera
SIPLACE X4I csak alul 6 mm Fejkamera
SIPLACE X4, X3, X2 alul 6 mm Fejkamera
felül 8,5 mm Fejkamera
csak felül 11,5 mm Stacioner AR-kamera
Táb. 3.5 - 3 A CPP-fej szerelési pozíciói az automatákon
a) Vegye figyelembe a szerelési pozíció magasságára vonatkozó szabályokat a 3.5.2.2. fejezetben, 130. oldal.
Típus: 30/38
K_AR
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Beültetőfej
133
3.5.2.7 MultiStar vegyes üzemmódban
Ebben az üzemmódban kicsi - közepes méretű alkatrészek feldolgozása történik.
3
3.5 - 7 ábra MultiStar - vegyes üzemmód
K_AR Kisméretű alkatrész lásd a 3.5 - 1. táblázatot, 131. oldal
M_AR_1 Közepes méretű AR, 1. típus (lásd a 3.5 - 1
. táblázatot, 131. oldal)
M_AR_2 Közepes méretű AR, 2. típus (lásd a 3.5 - 1
. táblázatot, 131. oldal)
Típus: 30/38 AR-kamera, típus: 30 vagy típus: 38
Típus: 33 Stacioner AR-kamera, típus: 33
1 ... 8 A felvett alkatrészek sorrendje
1 ... 12 A felvett alkatrészek sorrendje
3
A CPP-fej szomszédos szegmensei akkor nem tudják felvenni az M_AR_2 típusú alkatrészeket
felvenni, ha a közepes méretű alkatrész, 2 (M_AR_2) típus, átlója hosszabb, mint 39,8 mm.
Típus: 30/38 Típus: 30/38
Típus: 33 Típus: 33
K_AR
M_AR_2
M_AR_1
K_AR
