Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat Portálrendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011 142 3.6.1.3 X3 automaták portáljának helyze te 3 3.6 - 3 ábra A portálok helyzete az X3-au…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Portálrendszer
141
3.6.1.2 X4 automaták portáljának helyzete
3
3.6 - 2 ábra A portálok helyzete az X4-automatán
a, s, d, f (1. portál, 2. portál, 3. portál, 4. portál)
X1 X-tengely, 1. portál
Y1 Y-tengely, 1. portál
X2 X-tengely, 2. portál
Y2 Y-tengely, 2. portál
X3 X-tengely, 3. portál
Y3 Y-tengely, 3. portál
X4 X-tengely, 4. portál
Y4 Y-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
2. beültetőterület
1. beültetőterület
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Portálrendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
142
3.6.1.3 X3 automaták portáljának helyzete
3
3.6 - 3 ábra A portálok helyzete az X3-automatán
a, d, f (1. portál, 3. portál, 4. portál)
X1 X-tengely, 1. portál
Y1 Y-tengely, 1. portál
X3 X-tengely, 3. portál
Y3 Y-tengely, 3. portál
X4 X-tengely, 4. portál
Y4 Y-tengely, 4. portál
(T) Nyomtatott áramköri laptovábbítási irány
2. beültetőterület
1. beültetőterület
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Portálrendszer
143
3.6.1.4 X2-automaták portáljának helyzete
3

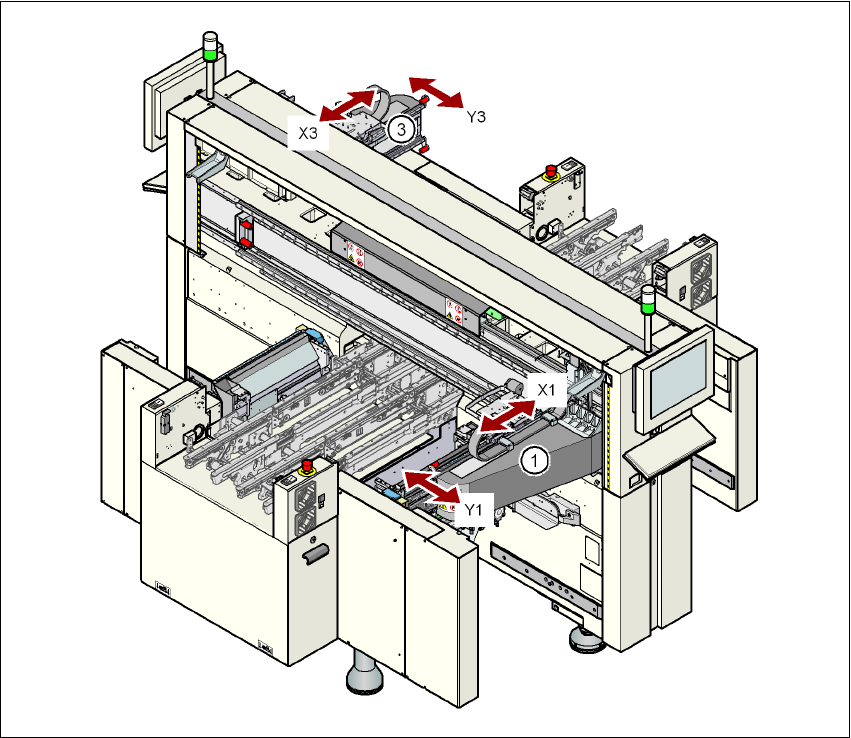

3.6 - 4 ábra A portálok helyzete az X2-automatán
a, d (1. portál, 3. portál)
X1 X-tengely, 1. portál
Y1 Y-tengely, 1. portál
X3 X-tengely, 3. portál
Y3 Y-tengely, 3. portál
(T) Nyomtatott áramköri laptovábbítási irány
A portálrendszer a következő funkciócsoportokból áll:
– X-tengely és
– Y-tengely.
2. beültetőterület
1. beültetőterület
