Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
148
3.7 NYÁK szállítórendszer
Szabvány szerint az automata NYÁK-egyszeres szállító szerkezettel van ellátva. Ez a szállítási
változat különösen alkalmas nagyon széles nyomtatott áramköri lapokhoz. A rugalmas NYÁK
dupla szállítószalag (lásd 3.7.2
. fejezet, 150. oldal) és a SIPLACE Quad Lane Transport (lásd
3.7.6
. fejezet, 157. oldal) gyári opcióként szállítható.
3.7.1 NYÁK-egyszeres szállítószalag és rugalmas NYÁK dupla szállítószalag
3.7.1.1 Egyszeres NYÁK-szállítószalag felépítése
3

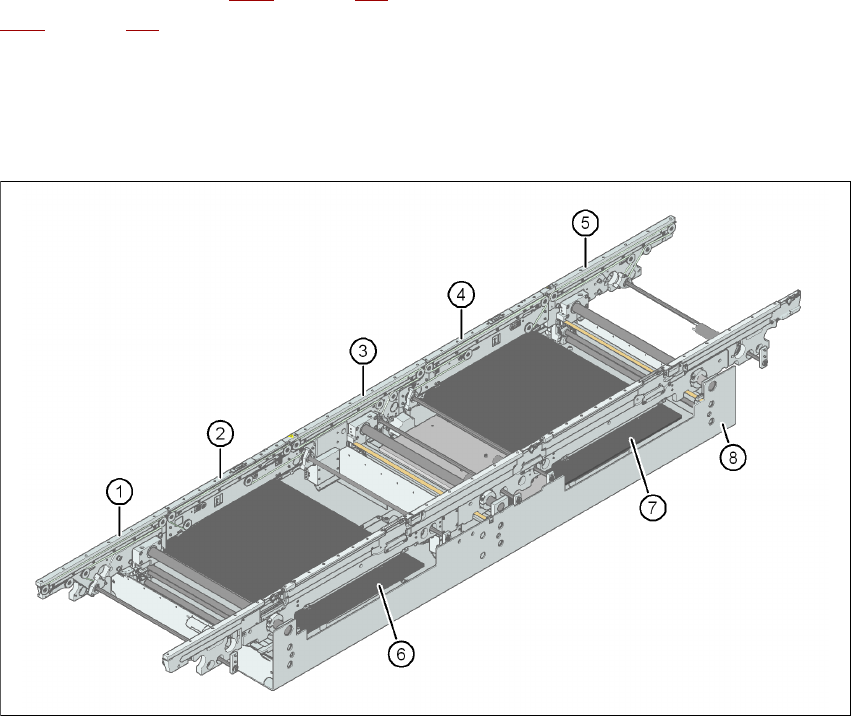

3.7 - 1 ábra Egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szállítószalag
(2) 1. megmunkálószállító
(3) Köztes szállító
(4) 2. megmunkálószállító
(5) Kimeneti szállítószalag
(6) 1. emelőasztal
(7) 2. emelőasztal
(8) Szerelőteknő
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK szállítórendszer
149
3.7.1.2 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik.
3

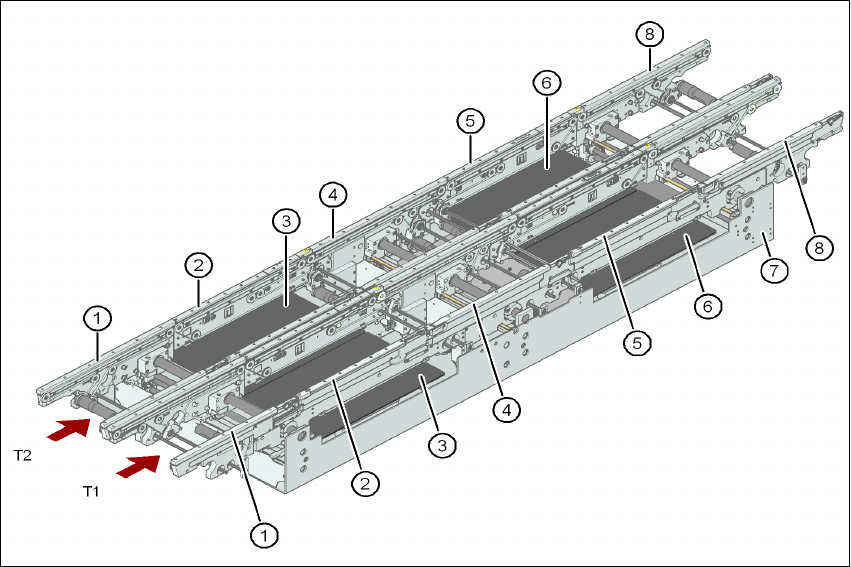

3.7 - 2 ábra Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállítószalag
(2) 1. megmunkálószállító
(3) 1. emelőasztal
(4) Köztes szállító
(5) 2. megmunkálószállító
(6) 2. emelőasztal
(7) Szerelőteknő
(8) Kimeneti szállítószalag
(T1)1-es szállítási nyomvonal
(T2) 2-es szállítási nyomvonal
3.7.1.3 Leírás
A NYÁK-szállítószalagok öttagú szállítószalagként vannak kialakítva egyszeres szállítószalaggal,
1. megmunkáló szállítóval, köztes szállítóval, 2. megmunkáló szállítóval és kimeneti szállítósza-
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
150
laggal. A három terület: bemeneti szállítószalag, köztes szállító és kimeneti szállítószalag puffer-
zónaként szolgál a nyomtatott áramköri lapokhoz, ha kisebb várakozási idők lépnek fel.
A szállító szalagokat egyenáramú motorok hajtják meg. Optikai érzékelők felügyelik és vezérlik a
nyomtatott áramköri lapok szállítását. Ha a nyomtatott áramköri lap elérte a beültetőterületet, és
áthaladt a fénysorompón, akkor lefékeződik. A lézer-fénysorompó érzékeli a nyomtatott áramköri
lap pozícióját. Amint a nyomtatott áramköri lap elérte az előírt pozíciót, a szállítószalag megáll és
a nyomtatott áramköri lap az alsó oldala felöl befogásra kerül.
Ezért a nyomtatott áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott
áramköri lap esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától.
Ennek megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimálha-
tó a NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság követ-
keztében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva. A
NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális.
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör elektroniku-
san állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a szabályozóelektronika
olyan hosszan aktiválja a léptető motorokat, amíg a kívánt szélességet el nem éri. A szélesség-
beállítás tehát független a többi gépkomponenstől.
A szállítási magasság az automatákon úgy választható ki, hogy azok 830, 900, 930 vagy 950 mm
szállítási magasságú sorokban integrálhatók. A standard magasság 930 mm.
Az egyes automaták NYÁK szállítószalagjai (konvejor) közötti kommunikáció a SMEMA-porton
vagy az opcionális a Siemens-interfészen keresztül történik.
A dupla szállítószalaghoz és az egyszeres szállítószalaghoz is választható a fix bal vagy jobb
szállítószalag-oldal. A fix szállítószalag-oldal átszerelése jobbról balra vagy fordítva ennél a szál-
lítószalagnál könnyen, állomási szoftverrel lehetséges.
3.7.2 Rugalmas NYÁK dupla szállítószalag - szállítási nyomvonalak és szállítási
módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.7 - 4
. ábra, 152. oldal).
3.7.2.1 NYÁK-Dupla szállítószalag "egyszeres szállítószalag" üzemmódban
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez az egyik
szállítási nyomvonalat teljesen összetoljuk és deaktiváljuk (lásd 3.7 - 3
ábra). Így a szállítási
nyomvonal maximális szélessége 450 mm.
