Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011 152 3 3.7 - 4 ábra Szállítási módok 3.7.2.3 Szinkron szállítási mód Szinkron üzem m…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK szállítórendszer
151
3

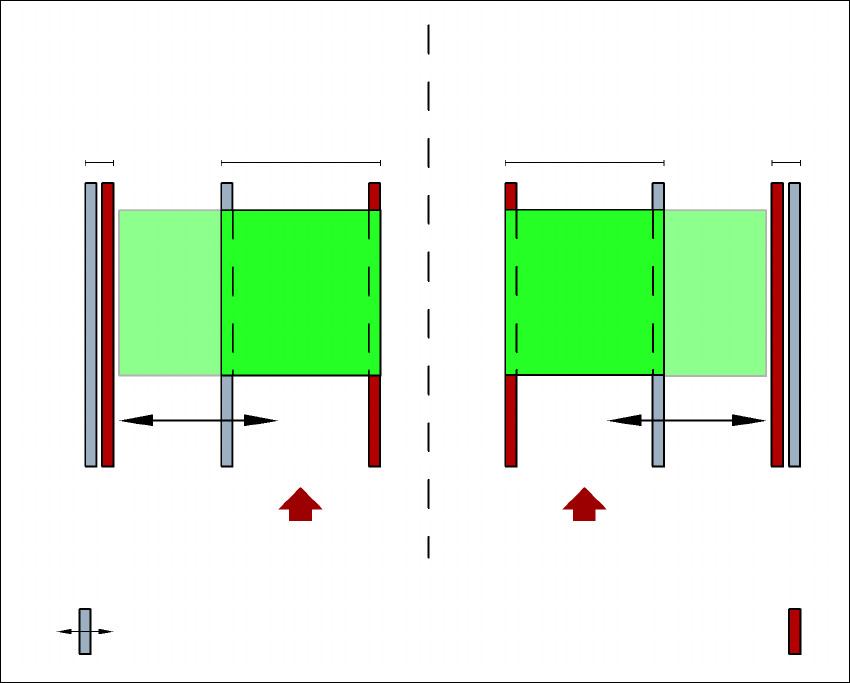

3.7 - 3 ábra Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
3.7.2.2 Aszinkron szállítási mód
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon
kerül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba.
Így a teljes szállítási időt meg lehet takarítani, ami speciálisan a nyomtatott áramköri lapoknál ala-
csony üzemidővel jelentős teljesítménynöveléshez vezet.
Ha a gép megbízási adatokkal (használat, felszerelés) el van látva, a beültetési üzem minden idő-
pontjában szállítani fogja a bemenő szalagokon lévő nyomtatott áramköri lapokat az adott feldol-
gozási szalagra (szabad feldolgozási szalag esetén). A beültetési folyamat elindul, amint egy
NYÁK az adott feldolgozási szalagra kerül. A nyomtatott áramköri lapok egymásután lesznek be-
ültetve.
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a feldolgozási szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
Dupla szállítószalag szélesített 2. szállítási nyomvonallal
(fix szállító-oldalpanel balra)
2. szállítási
nyomvonal inaktív
1-es szállítási
nyomvonal
2-es szállítási
nyomvonal
1. szállítási
nyomvonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyomvonallal
(fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
152
3

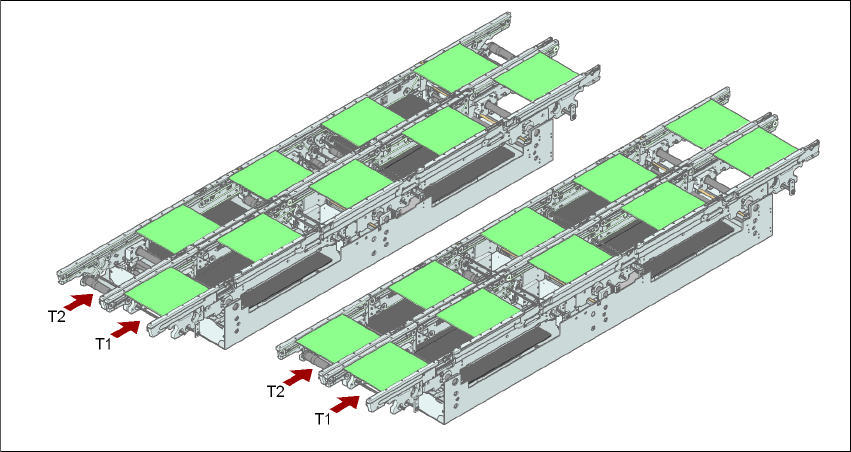

3.7 - 4 ábra Szállítási módok
3.7.2.3 Szinkron szállítási mód
Szinkron üzemmódban két azonos méretű nyomtatott áramköri lap egyidejűleg kerül beültetési
helyzetbe. Ezeket közösen kell feldolgozni.
Ezáltal lehetségessé válik egy nyomtatott áramköri lap felső és alsó oldalának egy vonalon törté-
nő megmunkálása. A nyomtatott áramköri lap szállításának ideje csökken, mivel egyidejűleg min-
dig két nyomtatott áramköri lap szállítása történik. Ezenkívül a pipettakonfiguráció jobb
kihasználtsága érhető el.
Az 1. és 2. szállítási nyomvonalon lévő nyomtatott áramköri lapok szinkronban (azaz a szállító-
szalagok függetlenek egymástól, azonban szinkronban vezéreltek) mozognak a szállítási úton.
Az 1. és 2. szállítási nyomvonal beültetési tartalmát két egyes kapcsolással egy műveletben kell
megszervezni. (lásd a SIPLACE Pro üzemeltetési útmutatót).
Amennyiben a beültetési folyamat elindításakor csak egy szállítási nyomvonal foglalt, akkor en-
nek a szállítási útnak az egyes kapcsolását "nem beültetendő"-ként kell azonosítani.
A dupla NYÁK-szállítószalag szinkron üzemmódja esetén a "NYÁK-adattovábbítás" opció
(Whispering Down The Line) inaktívvá válik. A "Globális tintapont" opció nem engedélyezett.
3.7.2.4 I-Placement (csak SIPLACE X4I esetén)
A SIPLACE X4I esetén a szinkron és aszinkron szállítási mód mellett az "I-Placement" beültetési
koncepció is bevezetésre került. Itt mindkét beültetőfej egyidejűleg működik egy beültetőterületen
és egymástól teljesen függetlenül mindegyik egy nyomtatott áramköri lap beültetését végzi. Nor-
mál üzemmódban a beültetőfejek alternáló beültetési üzemmódban működnek: míg a beültetőfej
az egyik beültetőterületen az egyik nyomtatott áramköri lap beültetését végzi, a másik beültetőfej
Szinkron szállítási módAszinkron szállítási mód
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK szállítórendszer
153
elviszi az alkatrészeket a bevezető moduloktól. Az "I-Placement" segítségével nincs szükség vá-
rakozási időre a beültetőfejeknél, ami a beültetési teljesítmény növekedéséhez vezet.
3.7.3 Vezérlés és szélességbeállítás
3.7.3.1 Vezérlés az egyfunkciós menüvel
A NYÁK-szállítórenderrel és az egyfunkciós menüvel kapcsolatos információk az Online Súgóban
találhatók.
3.7.3.2 Automata szélességbeállítás
A szállítási szalagok a parancs megérkezése után lesznek beállítva az előirányzott szélességre.
Dupla szállítószalag esetén különböző szélességek lehetségesek.
A szállítási nyomvonal szélességének átállításáról részletes információt az Online-Súgóban talál.
3.7.4 Műszaki adatok
3.7.4.1 A NYÁK egyszeres szállítószalag műszaki adatai - SIPLACE X4I
3
Fix szállítószalag-oldal Jobbra vagy balra
Nyomtatott áramköri lapformátumok
(hosszúság x szélesség)
Standard 50 x 50 mm² - 380 x 535 mm²
a
Nyomtatott áramköri lapvastagság (standard) 0,3 mm - 4,5 mm (vastagabb NYÁK kérésre)
Nyomtatott áramköri lapgörbület lásd 3.7.8
. szakasz, 159. oldal
NYÁK-súly Max. 3 kg
Szabad tér a NYÁK alsó oldalán (standard) 25 mm ± 0,2 mm
AR-szabad vezetési perem Min. 3,1 mm
NYÁK-csereidő < 2,5 s
NYÁK-pozícionálási pontosság ± 0,5 mm
NYÁK-szállítási magasság 830 mm ± 15 mm (opció)
900 mm ± 15 mm (opció)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA-opció)
A port típusa SMEMA / Siemens
b
Rosszjelfelismerés Standard
Automata szélességbeállítás Standard
a) A 450 mm-nél szélesebb NYÁK-oknál ügyeljen arra, hogy a perifériamodulok is képesek legyenek végrehaj-
tani a műveleteket az adott NYÁK-szélesség esetében.
b) Opció.
