Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011 156 3 3 3 3 3 3 3 3 3.7.5 Konfigurációs lehet ő ségek 3.7.5.1 NYÁK-egyszeres szállí…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK szállítórendszer
155
3.7.4.4 A rugalmas dupla szállítószalag műszaki adatai - SIPLACE X4, X3, X2
3
Nyomtatott áramköri lapgörbület lásd 3.7.8. szakasz, 159. oldal
NYÁK-súly Max. 3 kg
Szabad tér a NYÁK alsó oldalán (standard) 25 mm ± 0,2 mm
AR-szabad vezetési perem Min. 3,1 mm
NYÁK-csereidő < 2,5 s
NYÁK-pozícionálási pontosság ± 0,5 mm
NYÁK-szállítási magasság 830 mm ± 15 mm (opció)
900 mm ± 15 mm (opció)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA-opció)
A port típusa SMEMA / Siemens
b
Rosszjelfelismerés Standard
Automata szélességbeállítás Standard
a) A 450 mm-nél szélesebb NYÁK-oknál ügyeljen arra, hogy a perifériamodulok is képesek legyenek végrehaj-
tani a műveleteket az adott NYÁK-szélesség esetében.
b) Opció.
Fix szállítószalag-oldal Jobbra vagy balra
Nyomtatott áramköri lapformátumok
(hosszúság x szélesség)
Rugalmas dupla szállítószalag
Standard
Dupla szállítószalag "egyszeres szállítószalag"
üzemmódban
Standard
50 x 50 mm² - 450 x 250mm²
50 x 50 mm² - 450 x 450 mm²
Nyomtatott áramköri lapvastagság (standard) 0,3 mm - 4,5 mm
(vastagabb NYÁK kérésre)
Nyomtatott áramköri lapgörbület lásd 3.7.8
. szakasz, 159. oldal
NYÁK-súly Max. 3 kg
Szabad tér a NYÁK alsó oldalán (standard) 25 mm ± 0,2 mm
NYÁK-szállítási magasság 830 mm ± 15 mm (opció)
900 mm ± 15 mm (opció)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (SMEMA-opció)
A port típusa SMEMA / Siemens
a
AR-szabad vezetési perem Min. 3,1 mm
NYÁK-csereidő < 2,5 s
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
156
3
3
3
3
3
3
3
3
3.7.5 Konfigurációs lehetőségek
3.7.5.1 NYÁK-egyszeres szállítószalag
Cikk-sz. 00119625-xx Moduláris egyszeres szállítószalag II, 2380 mm
Cikk-sz. 00119626-xx Fix szállítószalag-oldal, jobb
Cikk-sz. 00119628-xx Fix szállítószalag-oldal, bal
3.7.5.2 Rugalmas NYÁK dupla szállítószalag
Cikk-sz. 00119627-xx Moduláris dupla szállítószalag, 2380 mm
Cikk-sz. 00119626-xx Fix szállítószalag-oldal, jobb
Cikk-sz. 00119628-xx Fix szállítószalag-oldal, bal
NYÁK-pozícionálási pontosság ± 0,5 mm
Szállítási mód Szinkron vagy aszinkron
(szoftverből kiválasztható)
Beültetési tartalom szállítási módtól függően Azonos vagy különböző
NYÁK-szélesség szállítási módtól függően Azonos vagy különböző
Rosszjelfelismerés Szinkron: standard, nincs globális tintapont
Aszinkron: standard
Automata szélességbeállítás Szinkron: standard
Aszinkron: standard
a) Opció.
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK szállítórendszer
157
3.7.6 SIPLACE Quad Lane Transport
Cikk-sz.: 00119944-xx SIPLACE Quad Lane Transport
3

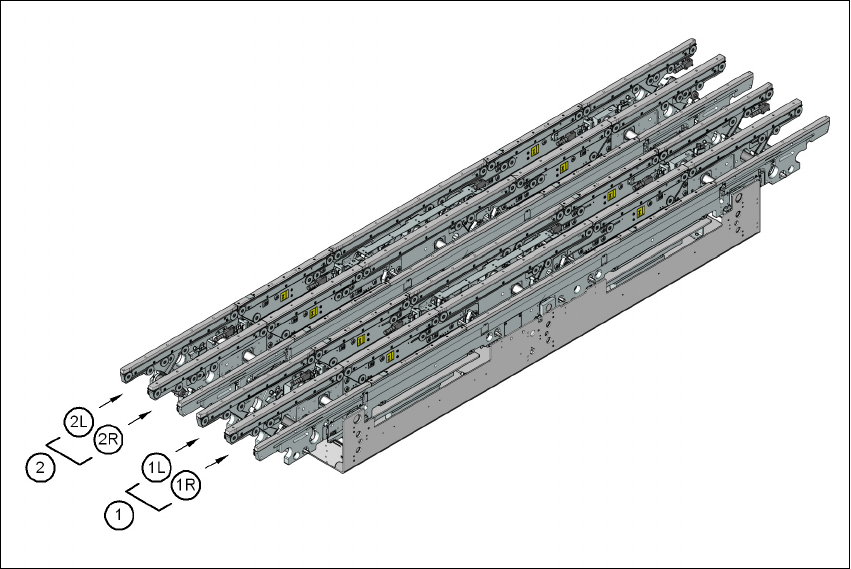

3.7 - 5 ábra SIPLACE Quad Lane Transport
(1) 1-es szállítási nyomvonalcsoport
(1R) 1-es szállítási nyomvonal, jobb
(1L) 1-es szállítási nyomvonal, bal
(2) 2-es szállítási nyomvonalcsoport
(2R) 2-es szállítási nyomvonal, jobb
(2L) 2-es szállítási nyomvonal, bal
3.7.6.1 Leírás
A SIPLACE Quad Lane Transport a SIPLACE X4I és a SIPLACE X4 beültető automatákra sze-
relhető fel. Ezen a szállítószalagon maximum nyolc nyomtatott áramköri lapot lehet egyidejűleg
feldolgozni. Az 1R és 1L, ill. a 2R és 2L szállítási nyomvonalak szinkron üzemmódban szállítják
a nyomtatott áramköri lapokat, míg az 1-es és 2-es szállítási nyomvonalcsoport mind szinkron,
mind pedig aszinkron üzemmódban képes szállítani a nyomtatott áramköri lapokat. A Quad Lane
szállítószalag esetén mindkét külső szállítási oldal fix. A hardveren történő módosítások nélkül a
szállítószalagot szoftveres úton 1-nyomsávos, 2-nyomsávos vagy 4-nyomsávos szállítószalag-
ként lehet konfigurálni.
