3.7.6 SIPLACE Quad Lane Transport
Cikk-sz.: 00119944-xx SIPLACE Quad Lane Transport
3
3.7 - 5 ábra SIPLACE Quad Lane Transport
(1) 1-es szállítási nyomvonalcsoport
(1R) 1-es szállítási nyomvonal, jobb
(1L) 1-es szállítási nyomvonal, bal
(2) 2-es szállítási nyomvonalcsoport
(2R) 2-es szállítási nyomvonal, jobb
(2L) 2-es szállítási nyomvonal, bal
3.7.6.1 Leírás
A SIPLACE Quad Lane Transport a SIPLACE X4I és a SIPLACE X4 beültető automatákra sze-
relhető fel. Ezen a szállítószalagon maximum nyolc nyomtatott áramköri lapot lehet egyidejűleg
feldolgozni. Az 1R és 1L, ill. a 2R és 2L szállítási nyomvonalak szinkron üzemmódban szállítják
a nyomtatott áramköri lapokat, míg az 1-es és 2-es szállítási nyomvonalcsoport mind szinkron,
mind pedig aszinkron üzemmódban képes szállítani a nyomtatott áramköri lapokat. A Quad Lane
szállítószalag esetén mindkét külső szállítási oldal fix. A hardveren történő módosítások nélkül a
szállítószalagot szoftveres úton 1-nyomsávos, 2-nyomsávos vagy 4-nyomsávos szállítószalag-
ként lehet konfigurálni.
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
NYÁK szállítórendszer Az SR.70x.xx szoftververziótól Kiadás 01/2011
158
3.7.7 Nyomtatott áramköri lapok szélességei
3
3

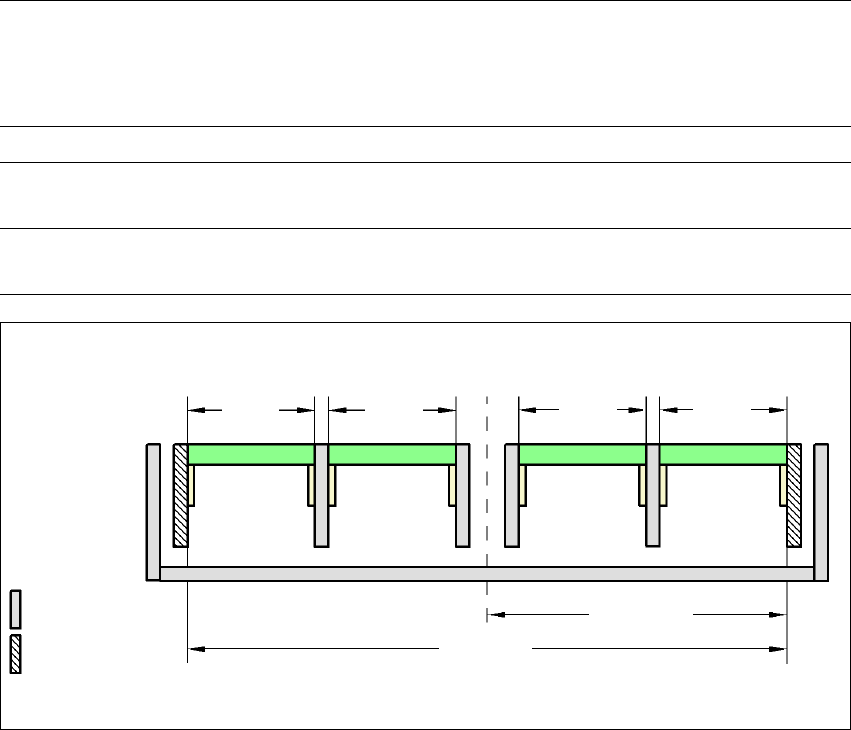

3.7 - 6 ábra Maximális NYÁK szélességek - 535 mm-es fix szállítási élek, SIPLACE Quad Lane Transport
Szállítási mód NYÁK
szélesség
1R adagoló
[mm]
NYÁK
szélesség
1L adagoló
[mm]
NYÁK
szélesség
2R adagoló
[mm]
NYÁK
szélesség
2L adagoló
[mm]
SIPLACE Quad Lane Max. 114 Max. 114 Max. 114 Max. 114
SIPLACE Quad Lane Dual Lane
üzemmódban
Max. 178,5 Max. 178,5
SIPLACE Quad Lane Single Lane
üzemmódban
Max. 306,5
3
Max.
114 mm
3
267,5 mm
3
535 mm
3
Mozgó
szállítószalag-szél
3
Fix
szállítószalag-szél
3
Max.
114 mm
3
Max.
114 mm
3
Max.
114 mm
3
2L adagoló
3
2R adagoló
3
1L adagoló
3
1R adagoló
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 NYÁK szállítórendszer
159
3.7.8 A NYÁK-görbület meghatározása

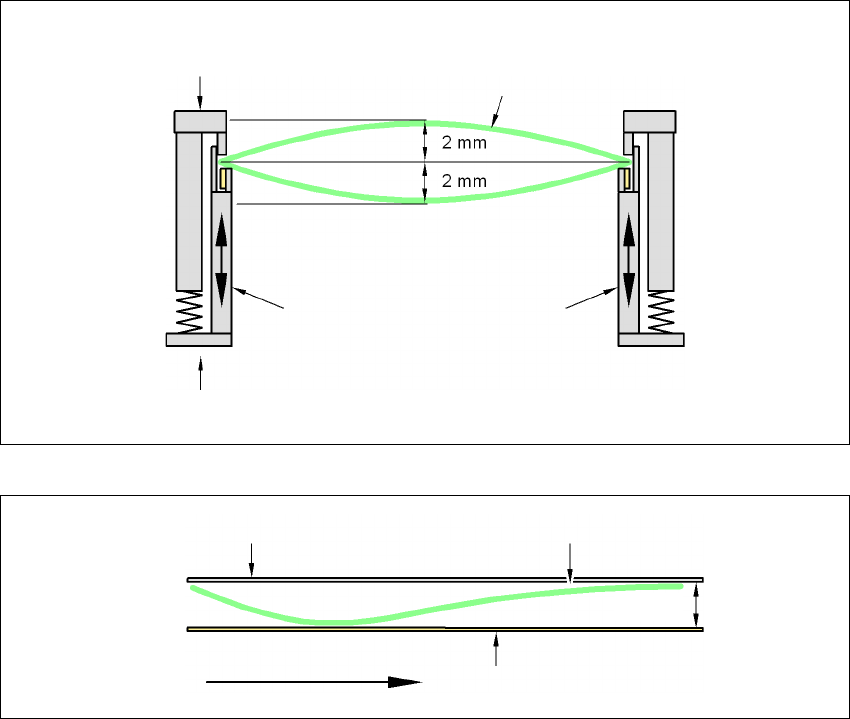

3.7.8.1 NYÁK-görbülés a szállítás alatt
NYÁK-görbülés a szállítási irányra keresztben a NYÁK átlójának max. 1 %-a, de nem több, mint
2 mm
3
NYÁK-görbülés szállítási irányban + NYÁK-vastagság < 5,5 mm
3
Fix szorítóél
Mozgó szorítószerkezet
Nyomtatott áramköri lap
Szállító-oldalpanel
Fix szorítóél
Szállítószalag
Nyomtatott áramköri lap
NYÁK-szállítási irány
5,5 mm
