Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat Visionsystem Az SR.70x.xx szoftververziótól Kiadás 01/2011 164 3.8.2.3 IC- és FC-kamerák az X2-automatán 3 3.8 - 3 ábra IC- és FC-kamerák az X2-automat…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Visionsystem
163
3.8.2.2 IC- és FC-kamerák az X3-automatán
3

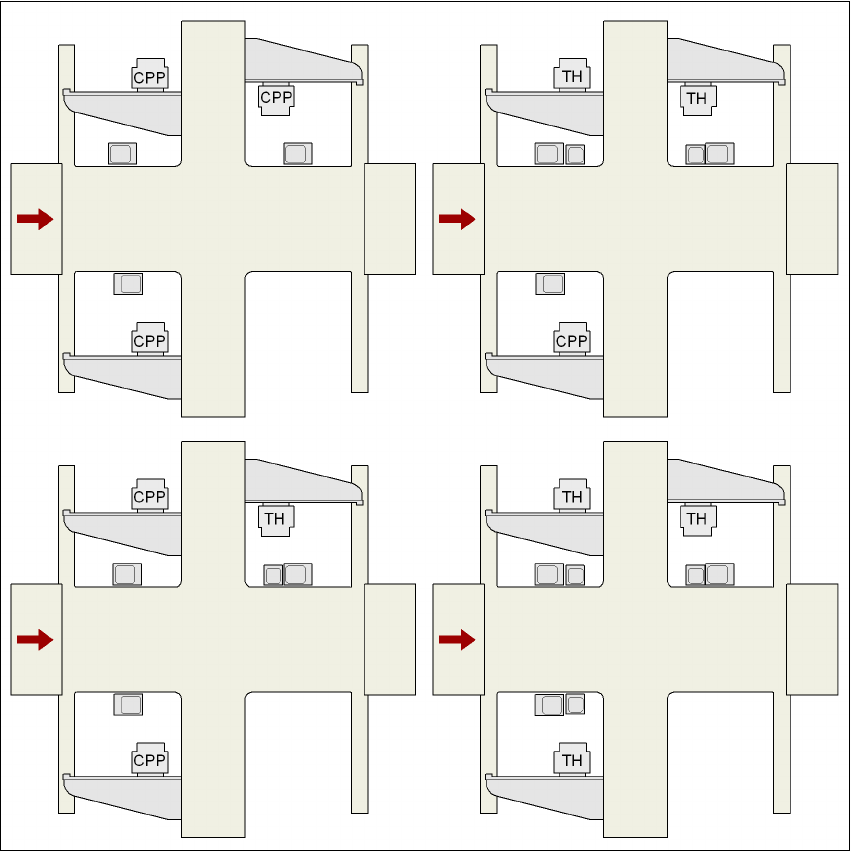

3.8 - 2 ábra IC- és FC-kamerák az X3-automatán
CPP MultiStar
TH TwinStar
25 FC-kamera, típus: 25
33 IC-kamera, típus: 33
P1, P3, P4 1. portál, 3. portál, 4. portál
33
25 és 33
33 33 és 25 25 és 33
33
P3 P3
P4
P4
P1
P1
P4
P3
P1
33
33
33
33 és 25 25 és 33
P3
P4
P1
33 és 25
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Visionsystem Az SR.70x.xx szoftververziótól Kiadás 01/2011
164
3.8.2.3 IC- és FC-kamerák az X2-automatán
3

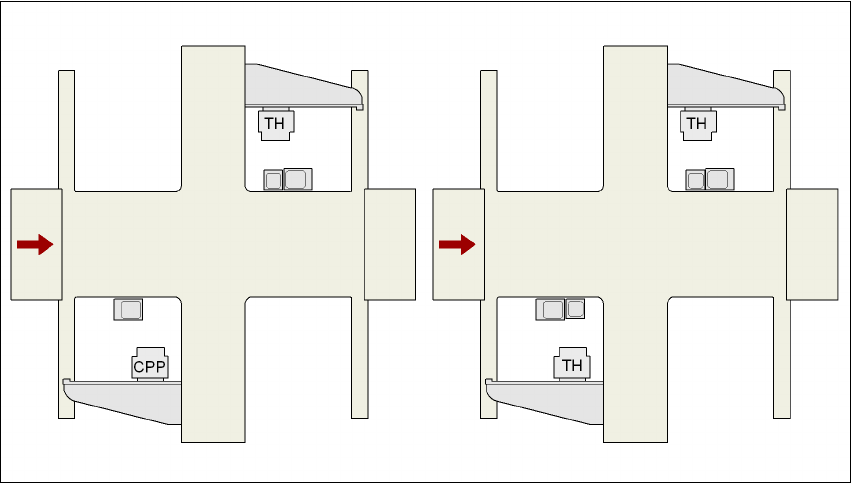

3.8 - 3 ábra IC- és FC-kamerák az X2-automatán
CPP MultiStar
TH TwinStar
25 FC-kamera, típus: 25
33 IC-kamera, típus: 33
P1, P3 1. portál, 3. portál
25 és 33
33 és 25
25 és 33
P3 P3
P1
P1
33
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Visionsystem
165
3.8.3 AR-kamera C&P, típus: 30, 27 x 27, digitális
3.8.3.1 Felépítése
3

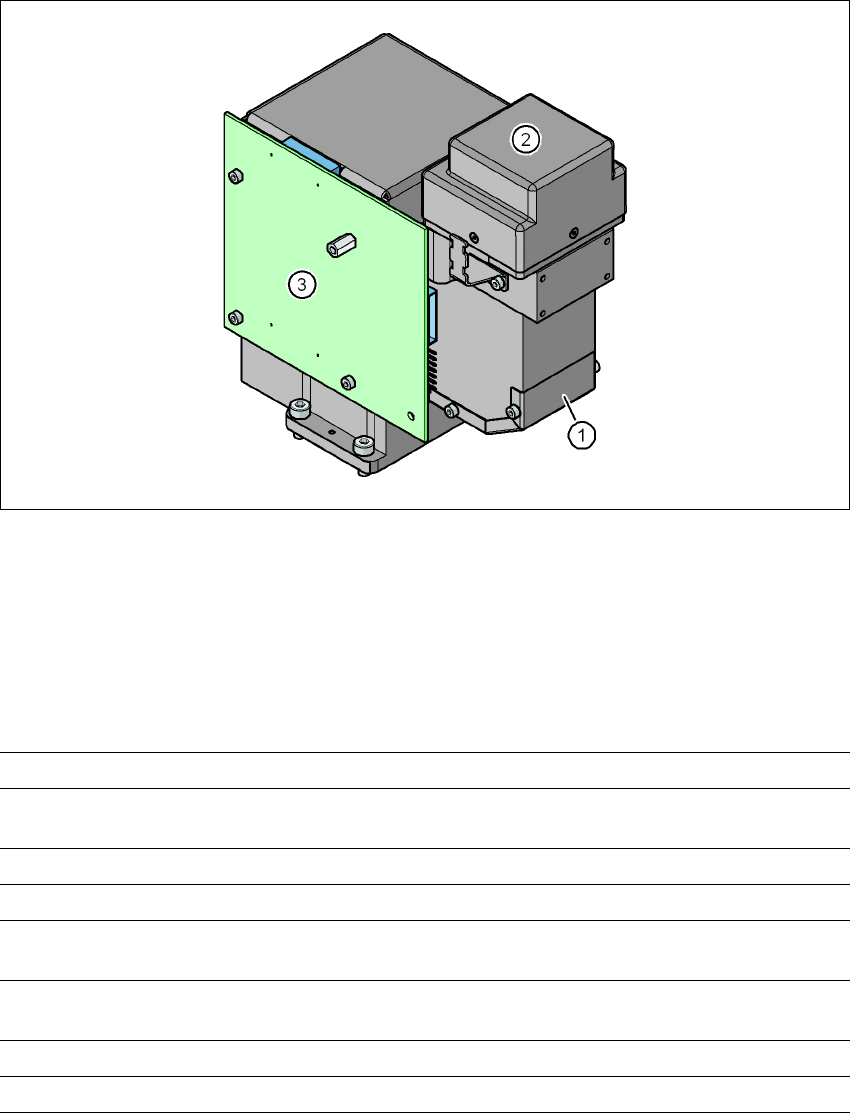

3.8 - 4 ábra AR-kamera C&P, típus: 30, 27 x 27, digitális
(1) AR-kameraoptika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
3.8.3.2 Műszaki adatok
3
AR-méretek 0,3 x 0,3 mm² - 27 x 27 mm²
AR-spektrum 01005- 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. lábraszter 0,3 mm
Min. lábszélesség 0,15 mm
Min. gömb-raszter 0,25 mm AR < 18 x 18 mm² esetén
0,35 mm AR 18 x 18 mm² esetén
Min. gömb-átmérő 0,14 mm AR < 18 x 18 mm² esetén
0,2 mm AR 18 x 18 mm² esetén
Látómező 32 x 32 mm²
Világítási mód Felülvilágítás (öt szabadon programozható szint)
