Üzemeltetési útmutató SIPLACE X-sorozat Bevezetés Az SR.70x.xx szoftververziótól Kiadás 01/2011 17 1 Bevezetés Ez a kezelési útmutató egy kézikönyv , amely a SIPLACE ® X4I / X4 / X3 és X2 beültet ő automaták beállításáró…

100%1 / 450
Tartalomjegyzék Üzemeltetési útmutató SIPLACE X-sorozat
Kiadás 01/2011
16
6.10 NYÁK vonalkód leolvasó. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 416
6.10.1 Leírás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 416
6.10.2 Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 416
6.11 NYÁK-beigazítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418
6.11.1 Leírás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418
6.12 Siemens-interfész . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 419
6.13 Mágnescsap-alátámasztás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420
6.14 Vákuumszivattyú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 421
6.14.1 Biztonsági utasítások a vákuumszivattyúhoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 421
6.14.2 Leírás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 421
6.15 Átszállítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 422
6.16 Vision Teach Station (Szemle- és vizsgálati hely) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 423
6.16.1 Leírás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 424
6.16.2 Előnyök. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 424
6.16.3 Melyek a támogatott AR-kamerák . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 425
Tárgymutató . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 427
Üzemeltetési útmutató SIPLACE X-sorozat Bevezetés
Az SR.70x.xx szoftververziótól Kiadás 01/2011
17
1 Bevezetés
Ez a kezelési útmutató egy kézikönyv, amely a SIPLACE
®
X4I / X4 / X3 és X2 beültető automaták
beállításáról és kiszolgálásáról ad tájékoztatást.
Az egyes fejezetek fejléceiben találhat adatokat arról, hogy mikori a kiadás, és hogy melyik soft-
ware-verziótól érvényes ez az útmutató.
1

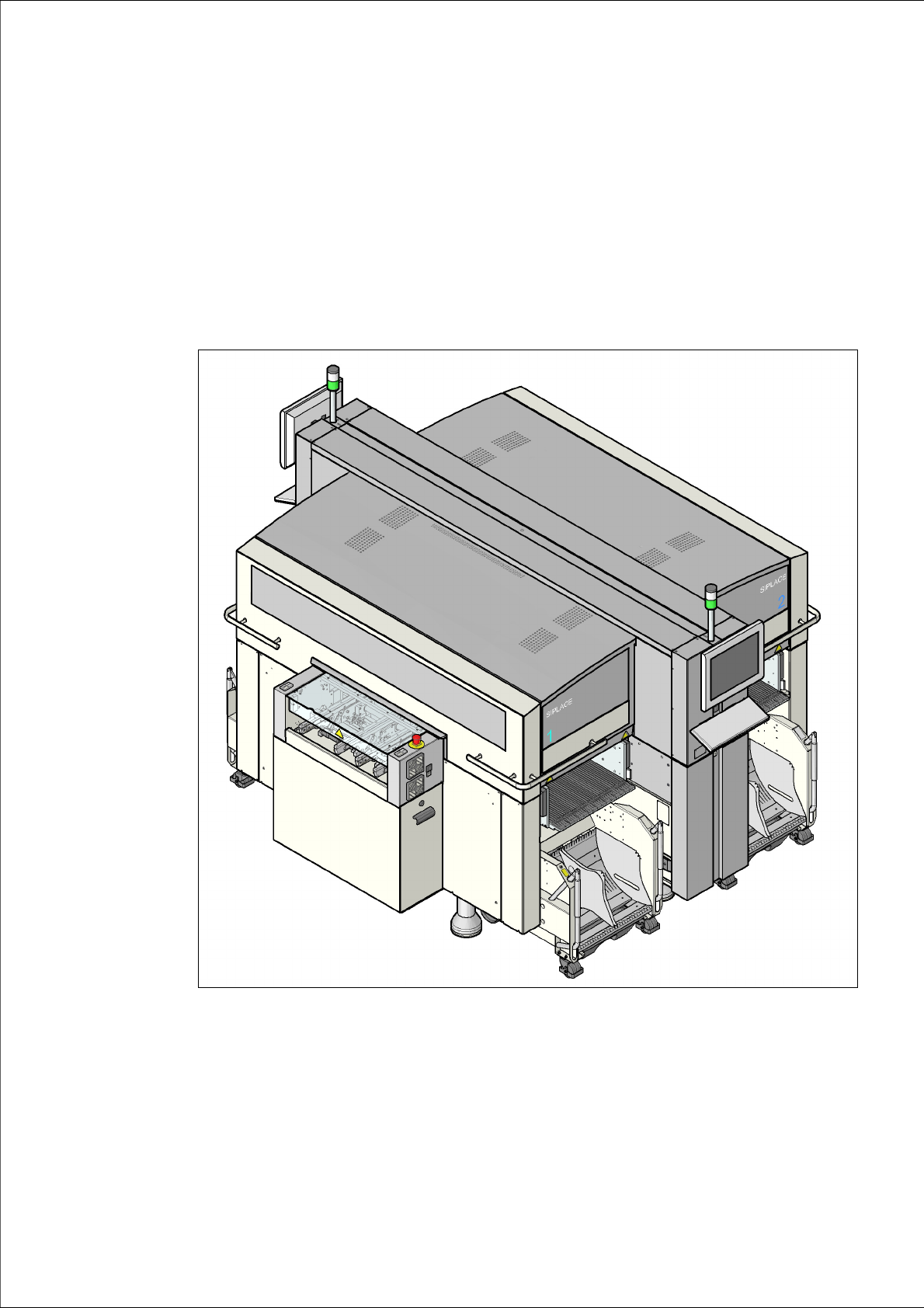

1.0 - 1 ábra SIPLACE X4I beültető automata
Bevezetés Üzemeltetési útmutató SIPLACE X-sorozat
Gépleírás Az SR.70x.xx szoftververziótól Kiadás 01/2011
18
1
1.0 - 2 ábra SIPLACE X4 beültető automata
1.1 Gépleírás
A SIPLACE X4I, X4, X3 és X2 beültető automaták
– rendkívüli precizitásukkal,
– nagyfokú konfigurálási rugalmasságukkal,
– a High-End technológiás beültetési teljesítményükkel és
– a 01005-alkatrészektől a 125 x 10 mm² méretig terjedő széles alkatrész spektrummal tűnnek
ki.
