3.9.1.5 A SIPLACE X-sorozat hevederszállító-geometriája
Az X-sorozat hevederszállítóinak általános hossza kb. 587 mm, magassága kb. 200 mm. Az álta-
luk az alkatrészasztalon elfoglalt helyek szélessége és száma a következő táblázatban látható.
3
A zavaróélek maximális magassága a hevedertáska felső éle felett 3 mm. Mivel a szállítók nem
rendelkeznek esetleg felfelé álló lapokkal és emellett mereven az alkatrészasztalhoz vannak rög-
zítve, a fejütközési veszély minimálisra csökken.
Hevederszállítók
A szállító szélessége
milliméterben
Elfoglalt szállítóhelyek az
alkatrészasztalon
8 mm X 10,8 1
2x8 mm X 22,9 2
12 mm X 22,6 2
16 mm X 34,4 3
24 mm X 34,4 3
32 mm X 46,2 4
44 mm X 58,0 5
56 mm X 69,8 6
72 mm X 81,6 7
88 mm X 105,2 9
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
172
3.9.1.6 A SIPLACE X-sorozatú hevederszállító kialakítása
A következő két ábra szemlélteti az X-sorozatú hevederszállítók kialakítását a 8 mm-es X-heve-
derszállító alapján.
3

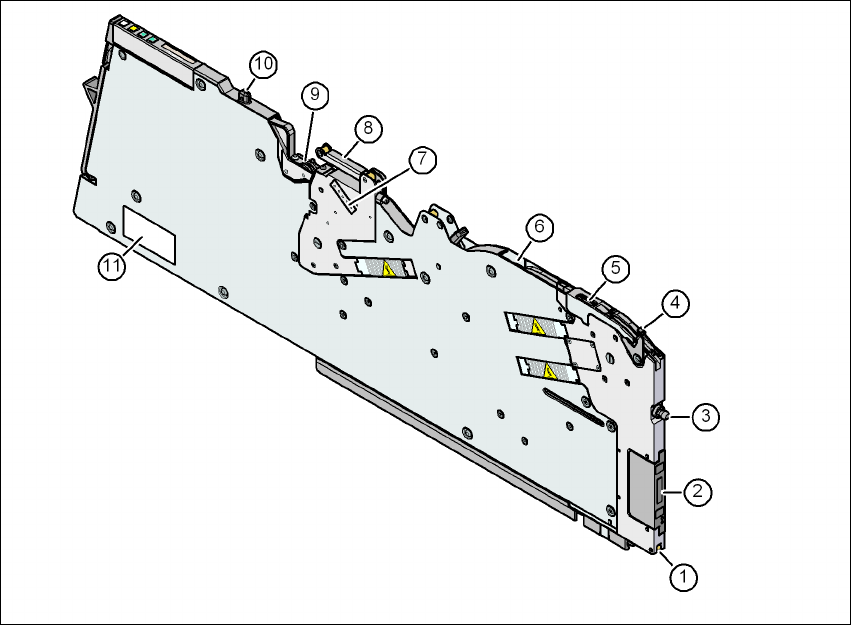

3.9 - 1 ábra 8 mm X-hevederszállító - elölnézet
(1) Reteszelőgörgő (Az alkatrészasztal reteszelőkilincse a reteszelőgörgővel a végállásában
rögzíti a szállítót.)
(2) EAIF (Energia- és adatinterfész)
(3) Központosító stift "elülső"
(4) Kar az átvevő ablak felemeléséhez a heveder befűzéséhez és eltávolításához
(5) Átvevő ablak
(6) A hevedervezető csatorna kilépőnyílása
(7) A zárófólia-feszítés beállítása
(8) Zárófólia-himba
(9) Zárófólia-fogó kerekek
(10) Központosító stift "hátsó"
(11) Típustábla
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók
173
3
3.9 - 2 ábra 8 mm X-hevederszállító - hátulnézet
(1) Belépőnyílás a hevedercsatorna részére hevederrugóval
(2) Csappantyú a zárófólia-tartóhoz
(3) Beépített kés a zárófólia levágásához
(4) Levevő fogantyú, bekattant állapotban
(5) Kezelőpult
(6) Hajtómotor a zárófólia-szorító szerkezethez
(7) Hajtómotorok a hevederszállításhoz
(8) Forgó tolattyú az alkatrészek eltávolításához
(9) Elülső csúszó vezető
(10) Hátulsó csúszó vezető
(11) Az átvételi hely grafikus ábrázolása az alkatrészméret függvényében
