Üzemeltetési útmutató SIPLACE X-sorozat Az automata m ű szaki adatai Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók 183 3.9.2.10 Hevederszállító 88 mm X 3 3.9 - 12 ábra Hevederszállító 88 mm X 3 3 Hevederszáll…
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
182
3.9.2.9 Hevederszállító 72 mm X
3

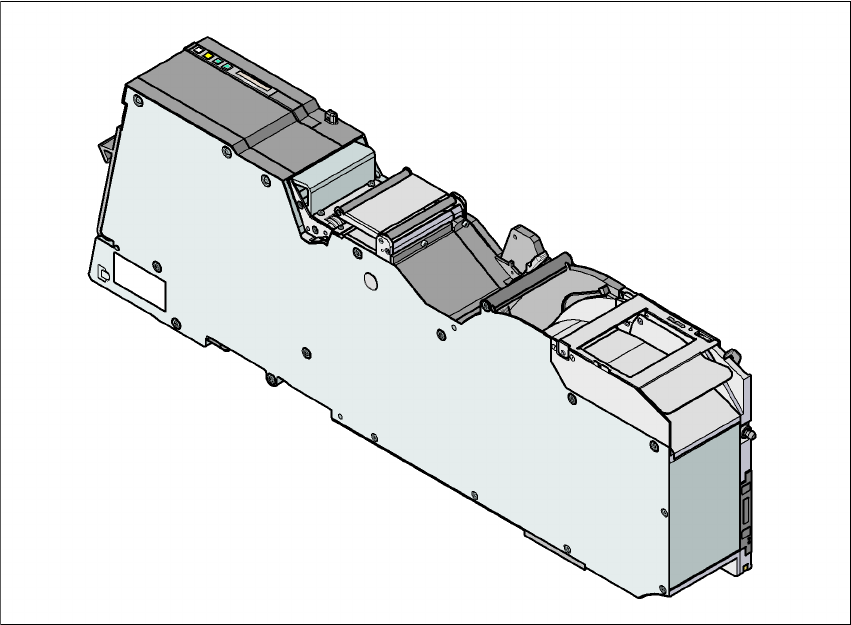

3.9 - 11 ábra Hevederszállító 72 mm X
3
3
3
Hevederszállító 72 mm X Cikk-sz. 00141277-xx
Hevederszállító 72 mm X szakadásérzékelővel Cikk-sz. 00141297-xx
Szélesség 81,6
Foglalt szállítóhelyek 7
Továbbítási lépésköz 4 mm - 80 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók
183
3.9.2.10 Hevederszállító 88 mm X
3
3.9 - 12 ábra Hevederszállító 88 mm X
3
3
Hevederszállító 88 mm X Cikk-sz. 00141278-xx
Hevederszállító 88 mm X szakadásérzékelővel Cikk-sz. 00141298-xx
Szélesség 105,2 mm
Foglalt szállítóhelyek 9
Továbbítási lépésköz 4 mm - 96 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
184
3.9.3 Linear Dipping Unit X (LDU X)
Cikk-sz. 00117011-xx Linear Dip modul a Flux / LDU-X számára
A Dip lemezek cikkszámát lásd a 3.9.3.5
fejezetben a 186 oldalon
3
3.9 - 13 ábra Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dip lemez
(3) Forrasztózsír tartály
(4) Kijelzőmező (4 sor, soronként 20 karakter)
(5) Kezelőpult 6 fólia nyomógombbal
(6) LED az állapotjelzések számára
(7) VÉSZ-KI nyomógomb
3.9.3.1 Leírás
A Linear Dipping Unit X (X lineáris Dip egység, 1. poz. 3.9 - 13 ábra) a Flip-Chips és CSP alkat-
részek forrasztózsírral való bekenésére szolgál. A forrasztózsír tartály (3.9 - 13
ábra, 3. poz.) li-
neáris mozgással áthalad a Dip lemezen (3.9 - 13
ábra, 2. poz.) és a Dip lemez mélyedésében
felviszi a meghatározott rétegvastagságú forrasztózsírt. Az alkatrész forrasztózsírral való beke-
