Az automata m ű szaki adatai Üzemeltetési útmutató SIPLACE X-sorozat X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011 184 3.9.3 Linear Dipping Unit X (LDU X) Cikk-sz. 001 1701 1-xx Linear Dip modul a Flux / LDU-…
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók
183
3.9.2.10 Hevederszállító 88 mm X
3
3.9 - 12 ábra Hevederszállító 88 mm X
3
3
Hevederszállító 88 mm X Cikk-sz. 00141278-xx
Hevederszállító 88 mm X szakadásérzékelővel Cikk-sz. 00141298-xx
Szélesség 105,2 mm
Foglalt szállítóhelyek 9
Továbbítási lépésköz 4 mm - 96 mm, 4 mm-es lépésekben
Heveder csereideje < 45 s
Automatára előre felszerelt szállító csereideje ≤ 8 s
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
184
3.9.3 Linear Dipping Unit X (LDU X)
Cikk-sz. 00117011-xx Linear Dip modul a Flux / LDU-X számára
A Dip lemezek cikkszámát lásd a 3.9.3.5
fejezetben a 186 oldalon
3

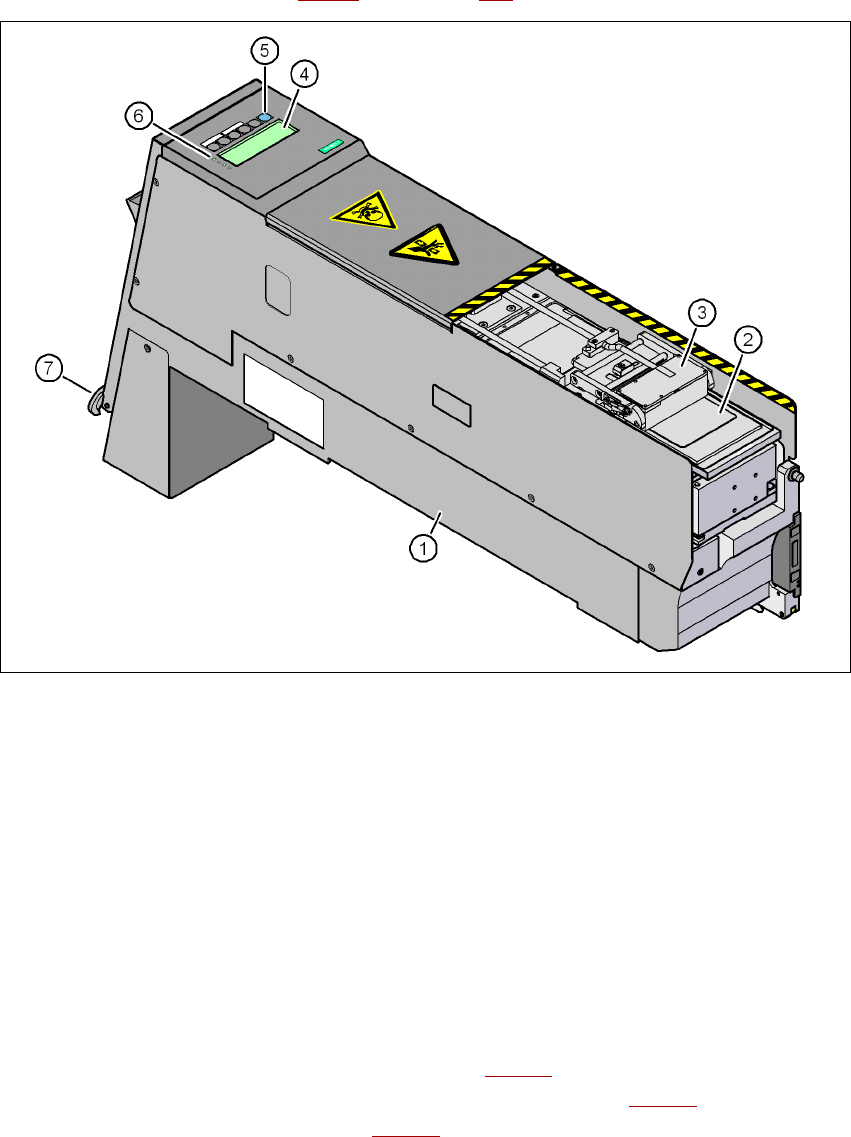

3.9 - 13 ábra Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dip lemez
(3) Forrasztózsír tartály
(4) Kijelzőmező (4 sor, soronként 20 karakter)
(5) Kezelőpult 6 fólia nyomógombbal
(6) LED az állapotjelzések számára
(7) VÉSZ-KI nyomógomb
3.9.3.1 Leírás
A Linear Dipping Unit X (X lineáris Dip egység, 1. poz. 3.9 - 13 ábra) a Flip-Chips és CSP alkat-
részek forrasztózsírral való bekenésére szolgál. A forrasztózsír tartály (3.9 - 13
ábra, 3. poz.) li-
neáris mozgással áthalad a Dip lemezen (3.9 - 13
ábra, 2. poz.) és a Dip lemez mélyedésében
felviszi a meghatározott rétegvastagságú forrasztózsírt. Az alkatrész forrasztózsírral való beke-
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók
185
nésének paramétrereinek megadása a SIPLACE Pro számítógépen történik. Az alkatrész beke-
nése után a forrasztózsírréteg megújul. Ez a folyamat biztosítja a változatlan feltételeket az
alkatrészek számára.
A kijelzőmezőben (3.9 - 13
ábra, 184 oldal, 4. poz.) megjelennek a műveletek és üzemi paramé-
terek egyes menüi. A kezelőpult billentyűivel (5. poz. a 3.9 - 13
ábrán, 184 oldal) kiválaszthatók a
menük, ill. módosíthatók és elmenthetők a paraméterek. A kijelzőmezőn levő 4 LED (6. poz. a 3.9
- 13 ábrán, 184 oldal) jelzi az LDU-X állapotát. A VÉSZ-KI nyomógombbal (7. poz. a 3.9 - 13 áb-
rán, az 184
oldalon) az LDU-X azonnal kikapcsolható.
Az LDU-X alkalmas a MultiStar-hoz és a TwinStar-hoz is. A felszerelés során önálló szállító-típus-
ként van figyelembe véve. A modul csak SIPLACE X sorozatú alkatrészkocsira szerelhető fel. A
megvalósított felmelegítő funkcióval módosítható a forrasztózsír viszkozitása. Tesztek végrehaj-
tása céljából az LDU-X az automatákon kívül, az X szállítómodulok számára szolgáló energia- és
adatinterfésszel (lásd a 3.9.5
fejezetet a 191 oldalon) is üzemeltethető.
3.9.3.2 Műszaki adatok
A további műszaki adatok és információk a "SIPLACE LDU-X" üzemeltetési utasításában találha-
tók.
A következő automatákra lehet felszerelni SIPLACE X4I, X4, X3, X2
Foglalt 8mm-helyek a SIPLACE X-sorozatú
AR-kocsin
9
AR-méret Max. 55 x 55 mm², a beültetőfej-típustól függően
Max. 45 x 45 mm² TwinStar esetén
Beállítható forrasztózsír rétegvastagság 15 - 260 μm
A rétegvastagságok tűréshatára ± 5 μm ... ± 10 µm
A forrasztózsírnak a Dip lemezre való
felviteléhez szükséges idő
> 3s
AR-Dip-idő Szoftverrel beállítható
Forrasztózsír Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv
és mások
Alkalmazható beültetőfejek MultiStar, SpeedStar, TwinStar
