3.9.3.3 Az LDU-X kombinációs lehetőségei beültetőfejekkel
3
3.9.3.4 Korlátozások
– Az adagolófejek korlátozott elviteli tartománya:
SIPLACE X4I: minden helyen
SIPLACE X4/X3/X2: az 1. és a 3. helyen
– Az LDU-X egységet kézzel kell felvenni a felszerelésbe.
– Az LDU-X egységet csak a 7 - 26 adagolókra szabad felszerelni.
– Minden AR-kocsin csak egy LDU-X egységet szabad felállítani.
– A felületi tárak tartóját és az LDU-X egységet nem szabad egy AR-kocsira felszerelni.
– A lineáris szállítószalagokat nem szabad LDU-X mellett felállítani.
– Az MTC és az LDU-X csak egy portállal rendelkező beültetőterületen szerelhető fel.
– Egy portált csak egy LDU-X-ről lehet elvinni, még akkor is, ha azt két helyről lehet elvinni.
3.9.3.5 Dip lemezek meghatározott forrasztózsír rétegvastagságok számára
UTALÁS 3
Kérjük vegye figyelembe, hogy a folyósítószer vastagsága az alkalmazott folyósítószertől függ.
Különböző folyósítószerek esetén még akkor is változhat a Dip lemezek vastagsága, ha az
alkatrész és a kívánt folyósítószer magasság azonos.
Beültetőfejek
Automata C&P20 CPP (felső szerelési
helyzet)
CPP (alsó szerelési
helyzet)
TH
SIPLACE X4I Igen
a
a) Csak olyan LDU-X-szel, amelynek funkciószintje legalább 02
Nem alkalmazható Igen Nem alkalmazható
SIPLACE X4 Igen
a
Igen Igen Igen
SIPLACE X3 Igen
a
Igen Igen Igen
SIPLACE X2 Igen
a
Igen Igen Igen
Dip lemez mélység Cikkszám
20 μm 00117022-xx
25 μm 00117020-xx
30 μm 00117023-xx
45 μm 00117043-xx
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 X-szállítók
187
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
140 µm 00117044-xx
150 µm 00117045-xx
160 µm 00117046-xx
170 μm 00117054-xx
180 µm 00117047-xx
190 µm 00117048-xx
200 µm 00117049-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
250 µm 00117051-xx
260 µm 00117052-xx
270 µm 00117053-xx
280 μm 00117034-xx
290 µm 00117055-xx
300 μm 00117041-xx
310 µm 00117056-xx
320 μm 00117035-xx
330 µm 00117057-xx
340 µm 00117058-xx
350 µm 00117059-xx
360 μm 00117036-xx
370 µm 00117061-xx
380 µm 00117062-xx
390 µm 00117063-xx
400 μm 00117040-xx
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
X-szállítók Az SR.70x.xx szoftververziótól Kiadás 01/2011
188
3.9.4 Szállítóadapterek az X-sorozathoz
Cikk-sz. 00141305-xx Adapterek az X-sorozat szállítóihoz
Cikk-sz. 00141308-xx Adapter-lemez Reject Conveyor számára
Cikk-sz. 00141310-xx Adapter-lemez a SIPLACE címke megjelenítő számára
3
Az X hevederes szállítók választéka rezgő hosszanti szállítókkal, címke megjelenítővel és Reject
Conveyor egységgel (eltávolító modullal) bővült. Az adapterek segítségével az S típusú rezgő
hosszanti szállítók, a címke megjelenítő és a Reject Conveyor átalakíthatók az X-sorozat AR-ko-
csijain való használatra. Az adapter a mechanikaiak mellett elektronikus szolgáltatásokat is nyújt.
Az S-szállító kommunikációs jeleit átalakítja az X-sorozat kibővített protokolljának megfelelő je-
lekké. Ezenkívül további szolgáltatásokat is megvalósít, például a szállító azonosítását.
UTALÁS 3
Az S típusú rezgő hosszanti szállítókat, címke megjelenítőket és Reject Conveyor egységet nem
lehet alkatrészkocsikra szerelni, ha azok a SpeedStar (C&P20) hozzáférési tartományában van-
nak.
3.9.4.1 Szállítóadapterek címke megjelenítővel ellátott X-sorozathoz
3

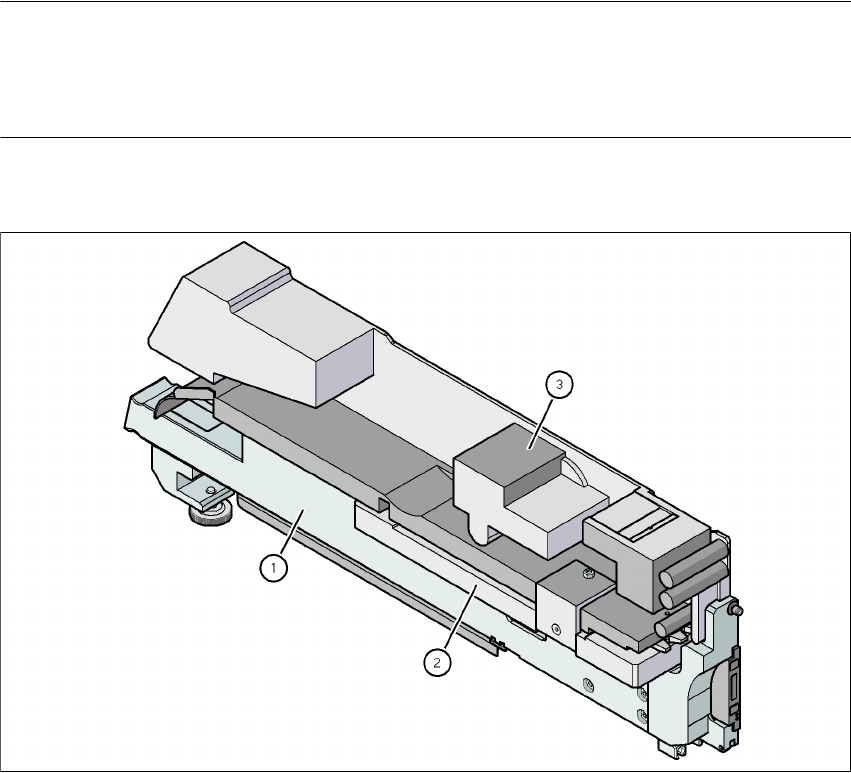

3.9 - 14 ábra Szállítóadapterek címke megjelenítővel ellátott X-sorozathoz
(1) Adapterek az X-sorozat szállítóihoz (cikk-sz. 00141305-xx)
(2) Adapter-lemez a SIPLACE címke megjelenítő számára (cikk-sz. 00141310-xx)
(3) Címke megjelenítő
