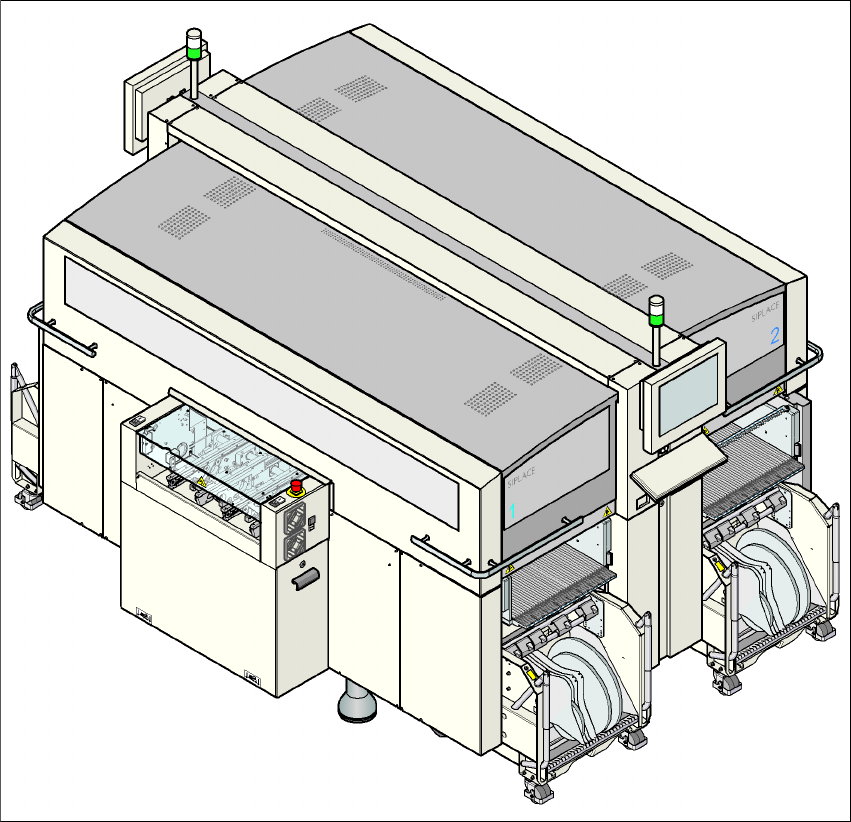

1.0 - 2 ábra SIPLACE X4 beültető automata
1.1 Gépleírás
A SIPLACE X4I, X4, X3 és X2 beültető automaták
– rendkívüli precizitásukkal,
– nagyfokú konfigurálási rugalmasságukkal,
– a High-End technológiás beültetési teljesítményükkel és
– a 01005-alkatrészektől a 125 x 10 mm² méretig terjedő széles alkatrész spektrummal tűnnek
ki.
Üzemeltetési útmutató SIPLACE X-sorozat Bevezetés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Gépleírás
19
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
1
A beültetőrendszerek alapja a csavarodásmentes és rezgéscsillapított gépkeret. Ez garantálja a
kiváló termékminőséget és a munkatársak csekély környezeti terhelését, mivel a rázási és rezgési
zajok minimálisak. A könnyűszerkezetes portálok nagy merevségű szénszálas kompozit anyag-
ból készültek.
A SIPLACE X4I beültető automata négy portállal rendelkezik, ahol mindegyik beültetőterületen a
két portál tükörképszerűen van elhelyezve. A portálokat a C&P20 és az új fejlesztésű CPP-fejjel
lehet felszerelni. Ez a szoftver optimalizálásával együtt rövidebb elmozdulási utakat és ezáltal na-
gyobb beültetési teljesítményeket eredményez.
A SIPLACE X4 beültető automata is 4 portállal van felszerelve. A C&P20-fej és a CPP-fej mellett
a TwinStar is felszerelhető, ami az alkatrész spektrum jelentős bővítését eredményezi.
A SIPLACE X3 beültető automata 3 portállal rendelkezik, amelyből kettő az 1. beültető területen,
1 portál pedig a 2. beültető területen van. A SIPLACE X2 beültető automata összesen 2 portállal
rendelkezik, tehát minden beültető területen 1 portállal. Mindkét beültető automatára felszerelhető
a C&P20, a CPP-fej és a TwinStar.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
Az ASM Assembly Systems által kifejlesztett moduláris fejkialakításnak köszönhetően a beültető
fejek rövid idő alatt, problémamentesen cserélhetők. A beültetőfej-konfigurációk áttekintése az
1.1.1
, 1.1.2, 1.1.3, 1.1.4 és 1.1.5 fejezetben a 20. oldalon található.
Az alkatrész-előkészítés számára négy hely áll rendelkezésre, amelyeket alkatrészkocsikkal le-
het felszerelni.
A SIPLACE X2, X3 és X4 automatákra az alkatrészkocsik helyett alternatívaként max. két Matrix
Tray Changer-t lehet felcsatlakoztatni.
Beültetési eljárás Beültetőfej AR-spektrum Beültető automata
Collect&Place
(C&P)
SpeedStar (C&P20)
MultiStar (CPP)
01005 - 6 x 6 mm²
01005 - 27 x 27 mm²
X4I, X4, X3, X2
X4I, X4, X3, X2
Pick&Place
(P&P)
TwinStar (TH)
MultiStar (CPP)
0201 - 125 x 10 mm²
01005 - 50 x 40 mm²
X4, X3, X2
C&P + P&P
(vegyes mód)
MultiStar (CPP) 01005 - 32 x 32 mm² X4, X3, X2
Bevezetés Üzemeltetési útmutató SIPLACE X-sorozat
Gépleírás Az SR.70x.xx szoftververziótól Kiadás 01/2011
20
1.1.1 SIPLACE X4I
Az X4I-beültető automata 4 portállal rendelkezik, minden beültetőterülethez (BT) kettővel, ahol a
2-es és a 4-es portál a 3-as, ill. az 1-es portálhoz képest tükörképszerűen van elhelyezve.
Az X4I-automatán a következő beültetőfej-konfigurációk lehetségesek:
a) Beültetőterület 1
b) Beültetőterület 2
A teljesítményadatok a 3.1 szakaszban, a 101. oldalon találhatók.
1.1.2 SIPLACE X4
Az X4-beültető automata négy portállal rendelkezik, minden beültetőterülethez (BT) kettővel. Az
X4-automatán a következő beültetőfej-konfigurációk lehetségesek:
a) Beültetőterület 1
b) Beültetőterület 2
A teljesítményadatok a 3.1 szakaszban, a 101. oldalon találhatók.
1
Beültetőfejek BT2
b
Beültetőfejek BT1
a
C&P20 / C&P20 CPP / CPP
C&P20 / C&P20 Igen Nem
CPP / CPP Igen Igen
1
Beültetőfejek BT2
b
Beültetőfejek BT1
a
C&P20 / C&P20 CPP / CPP CPP/TH TH/TH
C&P20 / C&P20 Igen Nem Nem Nem
CPP / CPP Igen Igen Nem Nem
CPP/TH Igen Igen Igen Nem
TH/TH Igen Igen Igen Igen
