3.10 Alkatrészkocsi, SIPLACE X-sorozat
Cikk-sz. 00119722-xx Alkatrészkocsi, SIPLACE X-sorozat
A SIPLACE X-sorozat automatáira max. négy SIPLACE X-sorozatú alkatrészkocsi csatlakoztat-
ható fel. A helyek számozása a következő ábrán látható.
3

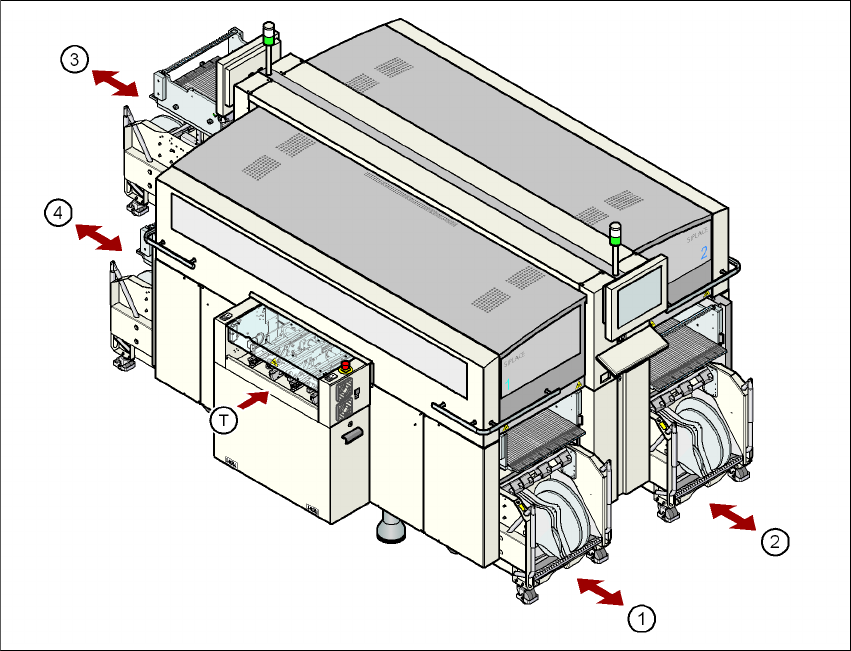

3.10 - 1 ábra Alkatrészkocsik helyei, SIPLACE X-sorozat
(1) 1. hely
(2) 2. hely
(3) 3. hely
(4) 4. hely
(T) NYÁK-szállítási irány
Az alkatrészkocsik önálló modulok, amiket egy külső szerelőhelyen szállítókkal lehet felszerelni.
Az alkatrészkocsik cseréjéhez ezért csak a termelési folyamat rövid megszakítására van szükség.
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi, SIPLACE X-sorozat
197
3

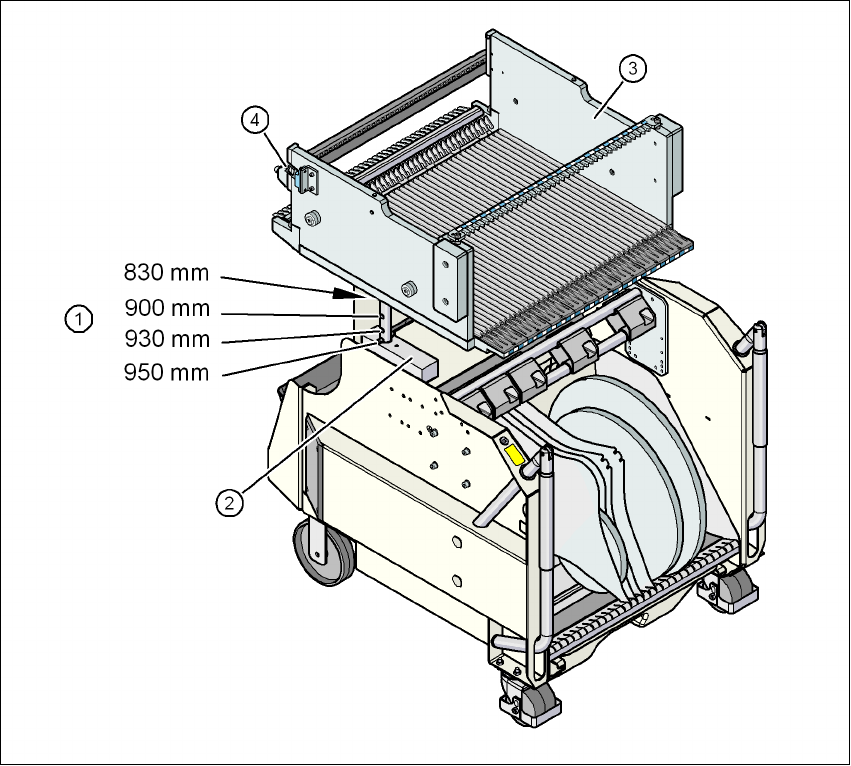

3.10 - 2 ábra Alkatrészkocsi, SIPLACE X-sorozat, 950 mm-es NYÁK-szállítási magassággal
3
(1) Furatok a 900, 930 és 950 mm NYÁK-szállítási magasságokhoz a vezetőoszlopokban,
830 mm szállítási magasságnál az alkatrészasztal a tuskón (2) fekszik fel.
(2) Támasztótuskó
(3) AR-asztal
(4) Kapcsolónyelv az alkatrészkocsi-behúzókészülékben levő biztonsági kapcsoló működtetésé-
re
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi, SIPLACE X-sorozat Az SR.70x.xx szoftververziótól Kiadás 01/2011
198
3.10.1 Felépítése
Az alkatrészkocsi lényegében az alvázból, a szállító befogadására szolgáló alkatrészasztalból, a
hevedertekercs-konténerből és a hevederhulladék-tartályból áll.
3

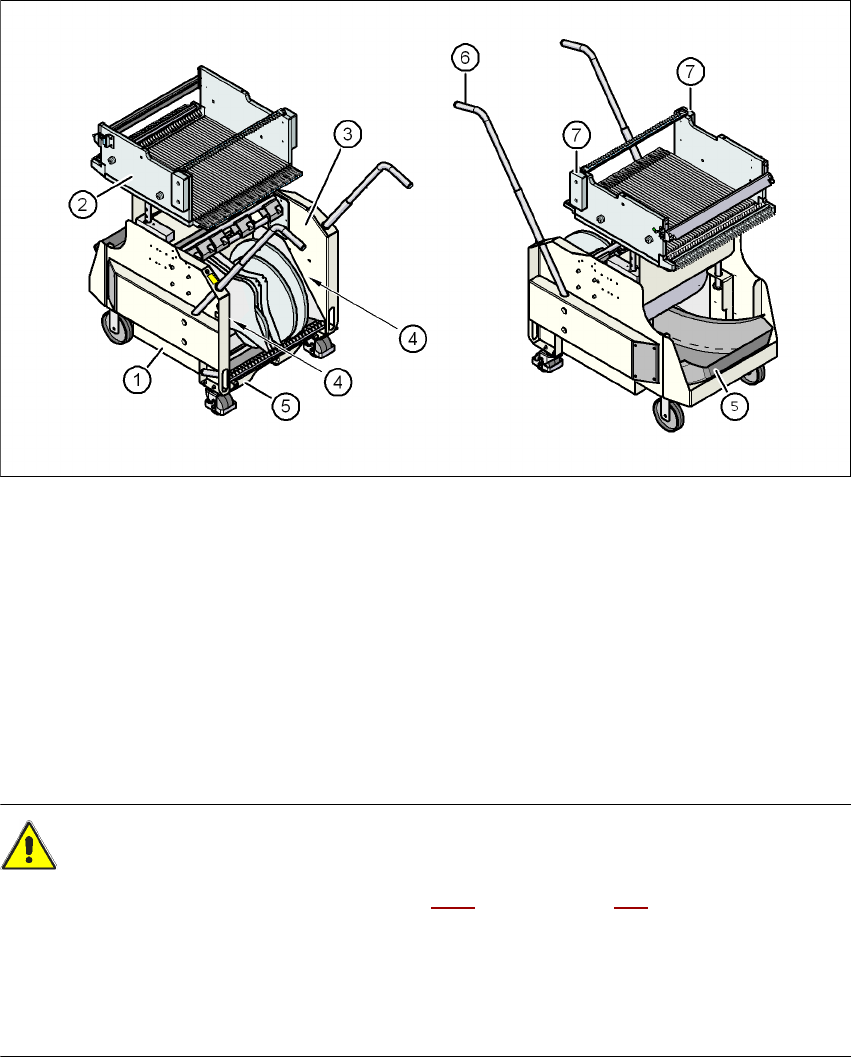

3.10 - 3 ábra Alkatrészkocsi, SIPLACE X-sorozat, elöl- és hátulnézet
(1) Alváz
(2) AR-asztal
(3) Hevederkonténer
(4) Nyílás a listák befogadására
(5) Hevederhulladék-tartály
(6) Fogó
(7) Belenyúlás elleni védelem
VIGYÁZAT! 3
→ Vegye figyelembe a biztonsági útmutatást a 5.8.2
szakaszban, a 322. oldalon, amikor a he-
vederhulladék-tartályt az alkatrészkocsiból kihúzza.
– A fogókat csak az AR-kocsi tolására szabad használni.
→ Használjon villástargoncát, ha szállítani akarja az AR-kocsit vagy ha le akarja emelni a rak-
lapról.
