Üzemeltetési útmutató SIPLACE X-sorozat Az automata m ű szaki adatai Az SR.70x.xx szoftververziótól Kiadás 01/ 2011 Alkatrészkocsi, SIPLACE X-sorozat 203 3 3.10 - 7 ábra Alkatrészasztal, SIPLACE X-sorozat, elölnézet (1) …
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi, SIPLACE X-sorozat Az SR.70x.xx szoftververziótól Kiadás 01/2011
202
3.10.6 Alkatrészasztal, SIPLACE X-sorozat
A szállítókat az elülső csúszó vezetőikkel fel kell helyezni a bevezetést segítő szerkezetre (1. poz.
a 3.10 - 6
ábrán). Betoláskor a szállító a vezetőivel (12. és 13. poz. a 3.9 - 2 ábrán, 173. oldal) a
vezetőprofilon (2. poz. a 3.10 - 6
ábrán) az ütközőlécig (4. poz. a 3.10 - 6 ábrán) csúszik. Az üt-
közőlécen egy központosító furat (5. poz. a 3.10 - 6
ábrán) fogadja be a X-szállító "elülső" köz-
pontosító stiftjét (4. poz. a 3.9 - 1
ábrán, 172. oldal). Ezzel együtt az alkatrészasztal reteszelő
kilincse (1. poz. a 3.10 - 7
ábrán, 203. oldal) bekattan a szállító reteszelőgörgőjébe (1.poz. a 3.9
- 1 ábrán, 172. oldal). A szállító felső oldalán levő "hátsó" központosító stiftet (12. poz. a 3.9 - 1
ábrán, 172
. oldal) a központosító léc (3. poz. a 3.10 - 6 ábrán) fogadja be.
3

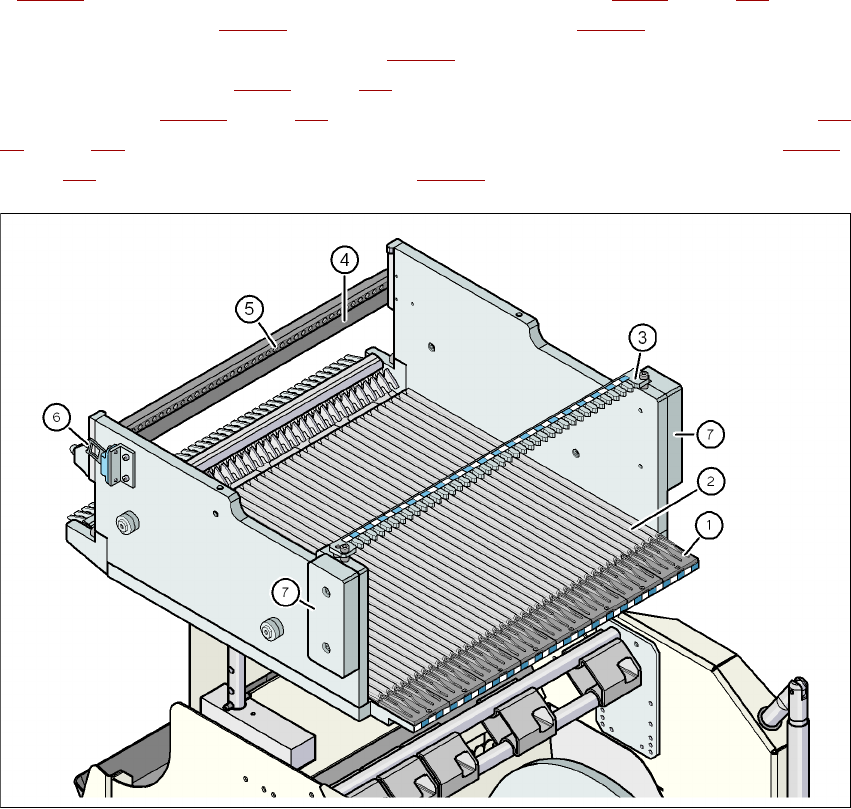

3.10 - 6 ábra Alkatrészasztal, SIPLACE X-sorozat, hátulnézet
(1) Bevezetési segítség
(2) Vezetőprofil (-profil)
(3) Központosító léc az X-szállító "hátsó" központosító stiftjének fogadására
(4) Ütközőléc
(5) Központosító furatok
(6) Kapcsolónyelv a VÉSZLEÁLLÁS kör biztonsági kapcsolójához
(7) Belenyúlás elleni védelem
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi, SIPLACE X-sorozat
203
3

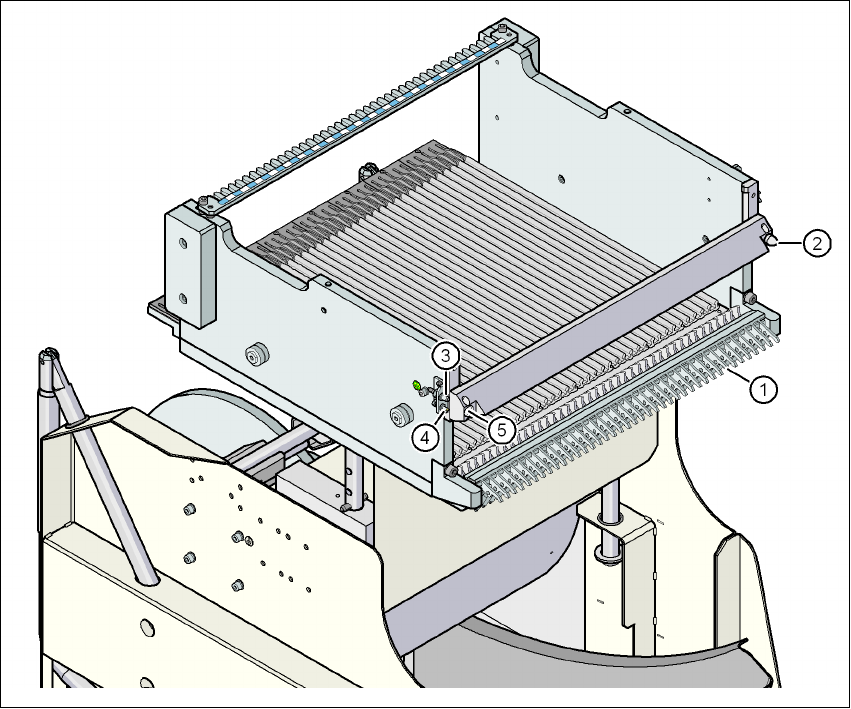

3.10 - 7 ábra Alkatrészasztal, SIPLACE X-sorozat, elölnézet
(1) Reteszelőkilincsek
(2) Központosító stift az alkatrészasztalon
(3) Sűrítettlevegő-csatlakozás
(4) Földelőcsap
(5) Központosító furat az alkatrészasztalon
Az automata műszaki adatai Üzemeltetési útmutató SIPLACE X-sorozat
Alkatrészkocsi, SIPLACE X-sorozat Az SR.70x.xx szoftververziótól Kiadás 01/2011
204
3.10.7 Tartó kiegészítő hevedertekercshez
3
3.10 - 8 ábra Tartó a kiegészítő hevedertekercshez (X-sorozat)
(1) Tartó kiegészítő hevedertekercshez, cikk-szám 00141217-xx
(2) Befogókészülék a tartóhoz
Az X-sorozat szállítói akkor tudják problémamentesen feldolgozni a hevedereket, ha szállító és a
hevedertekercs közötti oldalsó eltérés 60 mm-nél nem nagyobb. Ha előre adott felszerelés miatt
az oldalsó eltérés nem tartható, kiegészítő hevedertekercshez való tartó használatát (1. poz.) ja-
vasoljuk. Dugja a tartót egyszerűen a befogószerkezetbe (2. poz.) és csúsztassa el addig, amíg
a maximálisan megengedett eltérés 60 mm alá csökken. Az alkatrészkocsi összesen 5 befogó-
szerkezettel rendelkezik. Minden hevedertekercs-tartó két hevedert képes befogadni, azaz legfel-
jebb tíz 15" (381 mm) méretű tekercs helyezhető el a hevederkonténer felett.
Max. 60 mm
