3.10.8.2 Maximális hevedertekercs-átmérő a NYÁK-szállítási magasság függvényében
3
UTALÁS: 3
Az X-sorozat alkatrészkocsijainál rendszerint nincs szüksége bedugható tengelyekre. Ha azon-
ban az X-szállítónál gyakoriak a "Timeout" hibajelentések, akkor mégis ajánljuk bedugható ten-
gelyek alkalmazását.
3.10.9 Hevederhulladék-csúszda
3

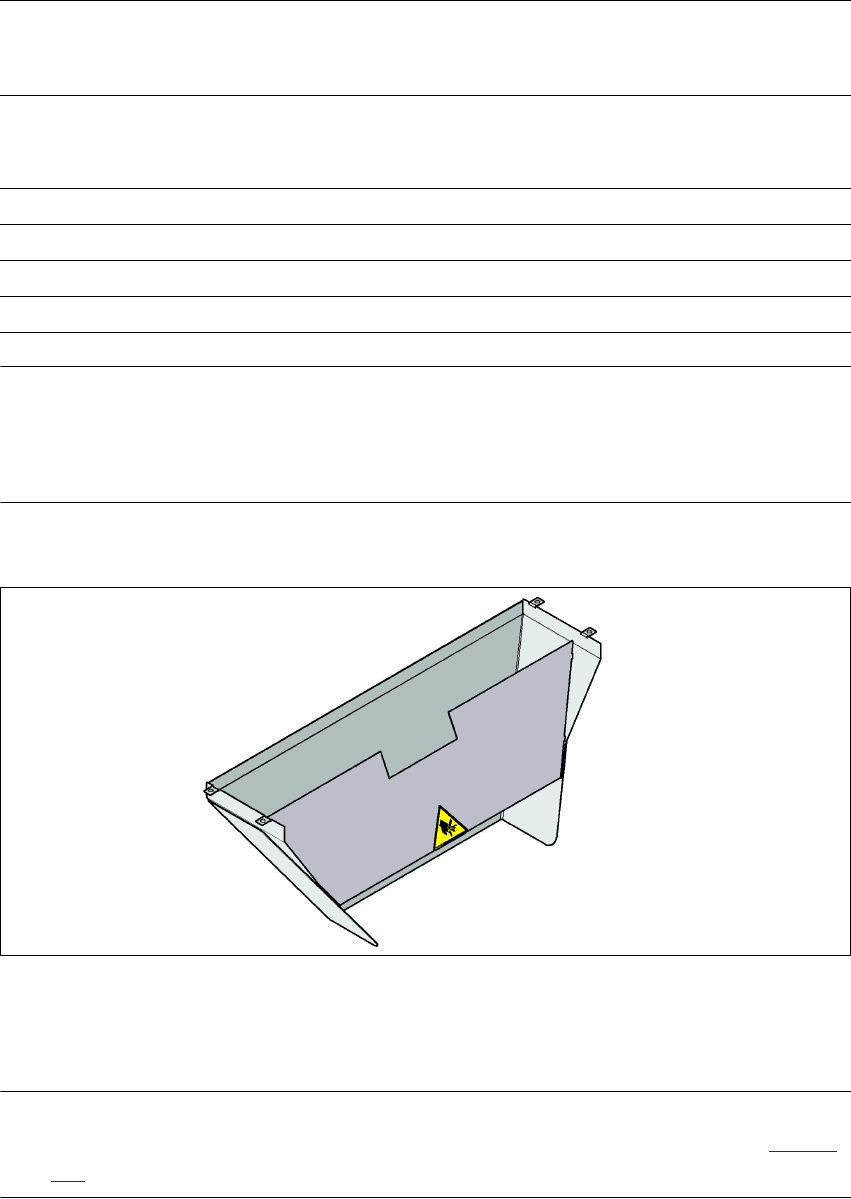

3.10 - 10 ábra Hevederhulladék-csúszda az alkatrészkocsi-behúzókészülékhez
A NYÁK-szállítási magasságnak megfelelően a hevederhulladék-csúszda hosszúsága úgy állít-
ható, hogy a hevederdarab közvetlenül az alkatrészkocsi hevederhulladék-tartályába kerüljön.
UTALÁS 3
Az X sorozat hevederhulladék-csúszdája csak az X sorozat AR-kocsibehúzására (lásd 5.15 - 3
ábra, 346. oldal) szerelhető fel.
Kiegészítő
hevedertekercs-tartó
nélkül
Kiegészítő
hevedertekercs-tartóval
Az alkatrészkocsi
NYÁK-szállítási
magassága
Hevedertekercs
átmérője
Hevedertekercs-átmérő
dugós tengely nélkül dugós tengellyel
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
Üzemeltetési útmutató SIPLACE X-sorozat Az automata műszaki adatai
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Alkatrészkocsi, SIPLACE X-sorozat
207
3.10.10 Hulladékheveder-vezető csatorna az alkatrészkocsi-behúzókészüléken
A standard változatban a hulladékheveder-vezető csatorna legfeljebb 12 mm zsebmagasságú
hevedert tud a pneumatikus hevedervágó készülékhez vezetni.
3

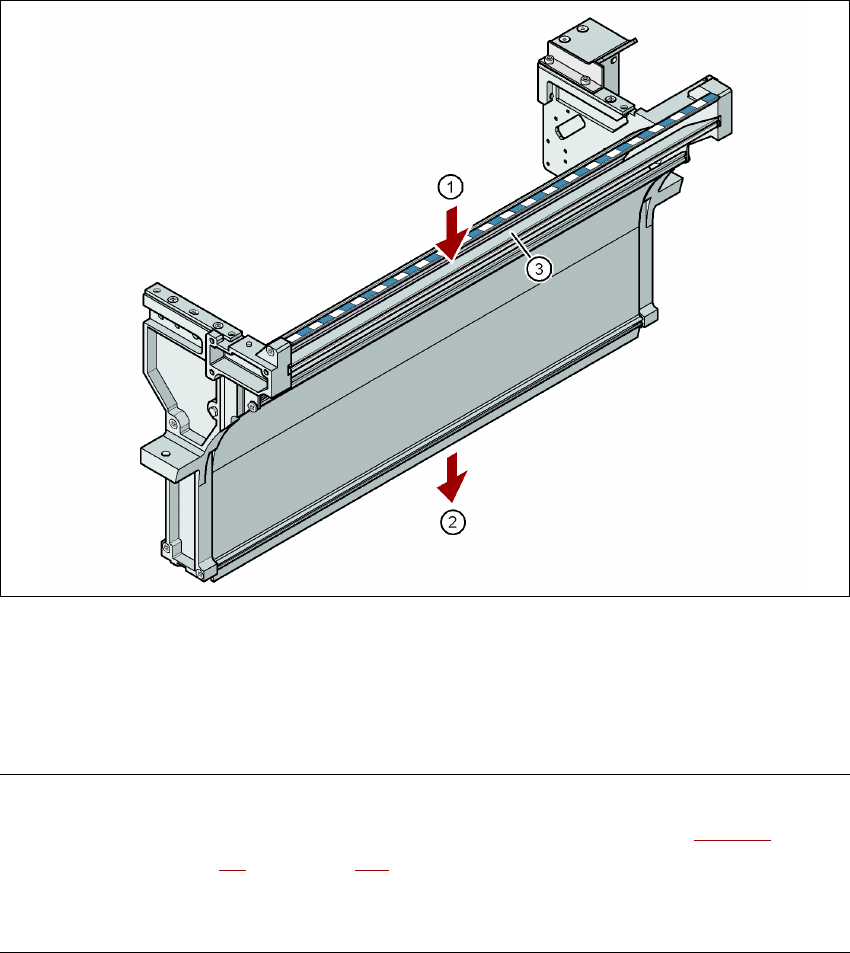

3.10 - 11 ábra Hulladékheveder-vezető csatorna a SIPLACE X sorozat alkatrészkocsi-behúzókészülékén
(1) Bevezetőrés a hulladékheveder számára
(2) Kivezetőrés a hulladékhevederek számára a pneumatikus vágóberendezés felett
(3) Elválasztólemez ha a heveder < 12 mm, ha a heveder > 12 mm leszerelhető
UTALÁS
– A 12 mm-nél magasabb hevederzsebekhez az elválasztólemez (3. poz. a 3.10 - 11
. ábrán)
eltávolítható (lásd a 4.6
. fejezetet a 287. oldalon).
→ Ne helyezze az alacsony zsebű szállítót közvetlenül a magas zsebű szállító mellé. A hulla-
dékhevederek átfedhetik egymást és feltorlódhatnak.
