→ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szi-
lárd alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felbo-
rulását emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak
rögzítésének deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy máso-
dik személy figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelé-
sekor ne boruljon el.
4.1.5.4 Amit szállításkor feltétlenül figyelembe kell venni
FIGYELEM! 4
Szállításkor feltétlenül ügyeljen rá, hogy a gép minden lába szabadon lebegjen a padló felett. Ha
szállítás közben a gép lábai súrolják a padlót vagy akadályba ütköznek, akkor megsérülhetnek a
géplábak rögzítése a gépkeretben!
4
4
4
4
4.2 A felállítás helyének infrastruktúrája
4.2.1 Ajánlás a talajjellemzőkre
Az automata talaja legyen szilárd és sík, mert az automata üzemeltetése közben a dinamikus erők
rezgéseket kelthetnek a felállítás helyén. A rezgések nagysága a talaj szerkezetétől függ. Alap-
vetően a következők alkalmasak, amennyiben betartják a padlóterhelés stb. paramétereit:
– vasbeton födémszerkezetek, pl. iparcsarnokok mennyezete
– vasbeton padlózat, pl. alápincézetlen iparcsarnokok betonpadlózata
–kettős padlóval rendelkező helyiségek, amennyiben a köztes térbe stabil alapot építettek. A
köztes alapra ugyanazok a felállítási feltételek vonatkoznak. Készülhet acélgerendákból
vagy betonból.
4.2.1.1 A gép súlya és a felületi terhelés
A gép súlyának és a felületi terhelés értékei a 3.3.1 fejezetben, a 107. oldalon találhatók.
4
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
A felállítás helyének infrastruktúrája Az SR.70x.xx szoftververziótól Kiadás 01/2011
218
4.2.1.2 Rezgési határértékek
Az automata érzéketlen a padló rázkódásával szemben. Azonban a következő rezgési határérté-
keket be kell tartani.
4
4
4
4
4
4.2.2 Sűrített levegő ellátás
4.2.2.1 A sűrítettlevegő-ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a sűrítettlevegő-ellátás az előírt specifikációnak (lásd a táblázatot a
3.2
fejezetben, a 105. oldalon).
UTALÁS: 4
"A hálózat (elektromos és sűrített levegő) konfigurációja a vevőnél SMD-berendezésekhez"
dokumentációban, cikk-sz. 00191409-xx megtalálhatók a szükséges specifikáció teljesítéséhez
végrehajtandó intézkedések.
→ Jegyzőkönyvezze a sűrített levegő tulajdonságait a felállítás helyén.
FIGYELEM!
Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 4
Paraméter Értékek
Terz-spektrálérték a rezgéssebességekre 5 - 100 Hz
v < 250 µm/s
v
max
-érték az idő múlásával
v
max
< 1,5 mm/s
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A felállítás helyének infrastruktúrája
219
4.2.2.2 Sűrített levegő csatlakozóhelye az automatán
4

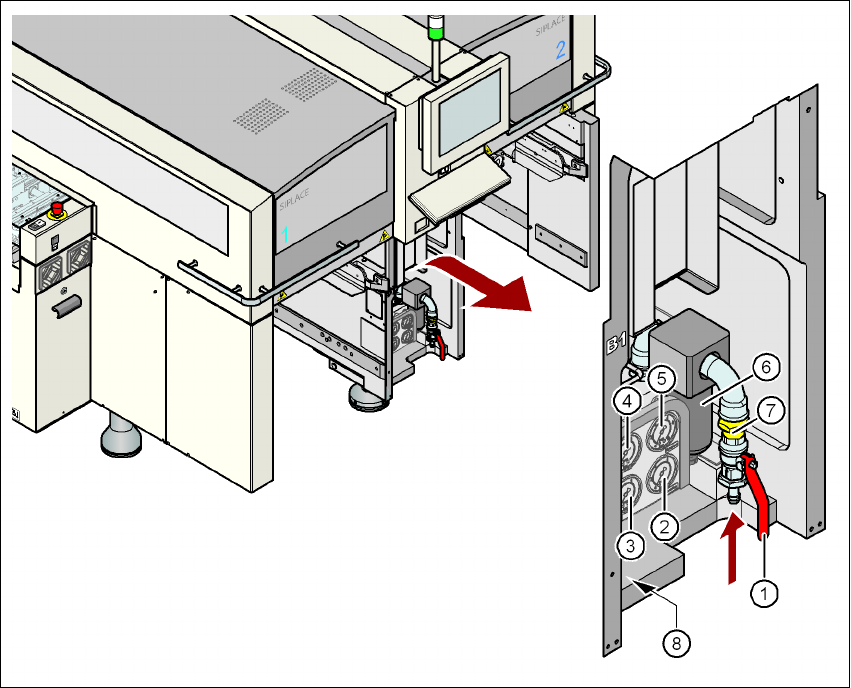

4.2 - 1 ábra Sűrített levegő vezeték csatlakozása
(1) Elzárócsap "NYIT" helyzetben
(2) A gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(3) A portál elosztó tápnyomásának manométere
Előírt nyomás: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(4) A Bulkcase-szállító tápnyomásának manométere
Előírt nyomás: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (kijelzési tartomány: 0 - 0,6 MPa, 0 - 6 bar)
(5) A bemeneti nyomás manométere
Előírt nyomás: 0,5 - 1,0 MPa, 5 - 10 bar (kijelzési tartomány: 0 - 1,0 MPa, 0 - 10 bar)
(6) Sűrítettlevegő-szűrő
(7) Sűrített levegő csatlakozóhely
(8) Imbuszcsavar a pneumatika-fiók rögzítésére
