Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat A felállítás helyének infrastruktúrája Az SR.70x.xx szoftververziótól Kiadás 01/2011 222 FIGYELEM! 4 Az egyes automaták és a telepített opciók (p l. M…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A felállítás helyének infrastruktúrája
221
4.2.3.1 Vészjelző
FIGYELEM
Az automata hálózati tápfeszültsége 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~
ill. 3 x 415 V~ ± 5 %, 50/60 Hz. Ezért ennek a berendezésnek az alkatrészei életveszélyes fe-
szültséget vezetnek akkor is, ha a főkapcsoló le van kapcsolva. Ezért ennek az automatának a
szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos testi sérülésekhez, valamint
jelentős dologi károkhoz vezethet. 4
→ Tartsák be az érvényes baleset-megelőzési és DIN-előírásokat (különösen a DIN EN 60
204, 1. részét).
→ Csak képzett és tanúsított személy nyithatja ki az áramellátó fiók feletti burkolatot és csatla-
koztathatja az automatát az áramellátásra.
4
4
4.2.3.2 A hálózati ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a hálózati ellátás az előírt specifikációnak (lásd a táblázatot a 3.2 fe-
jezetben, a 105
. oldalon).
UTALÁS: 4
"A hálózat (elektromos és sűrített levegő) konfigurációja a vevőnél SMD-berendezésekhez"
dokumentációban, cikk-sz. 00191409-xx megtalálhatók a szükséges specifikáció teljesítéséhez
végrehajtandó intézkedések.
UTALÁS: 4
Az áramellátásban bizonyos műszaki feltételek esetén csúcsterhelés lép fel. Adott esetben kér-
jük, tisztázza energiaszolgáltatójával a hálózati ellenállás értékét.
4.2.3.3 Hálózati ellátó kábel - specifikáció
A hálózati ellátó kábelre a következő specifikáció érvényes:
5 x 6 mm² 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ esetén
5 x 6 mm² 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ esetén
A vezetékerek színkódja a berendezés rendeltetési helyétől (országától) függ.
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
A felállítás helyének infrastruktúrája Az SR.70x.xx szoftververziótól Kiadás 01/2011
222
FIGYELEM! 4
Az egyes automaták és a telepített opciók (pl. MTC) elektromos vezetékeit egyértelműen meg
kell jelölni és kétséget kizáróan hozzájuk kell rendelni. Annak az országnak az előírásai érvénye-
sek, ahol az automatát üzemeltetik.
4

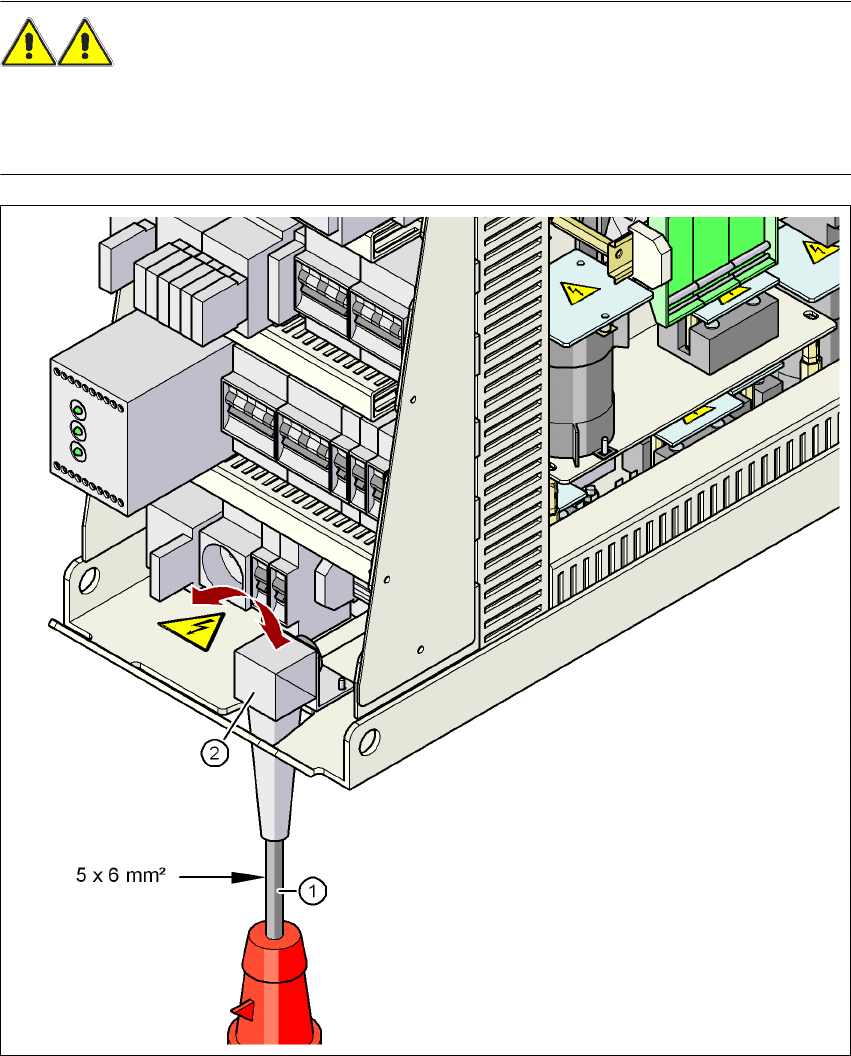

4.2 - 3 ábra A hálózati csatlakozókábel vezeték-keresztmetszete
(1) Hálózati ellátó kábel
(2) Szögdarab a kábelcsavarzat részére
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A felállítás helyének infrastruktúrája
223
4.2.3.4 Hálózati ellátó kábel csatlakoztatása
4

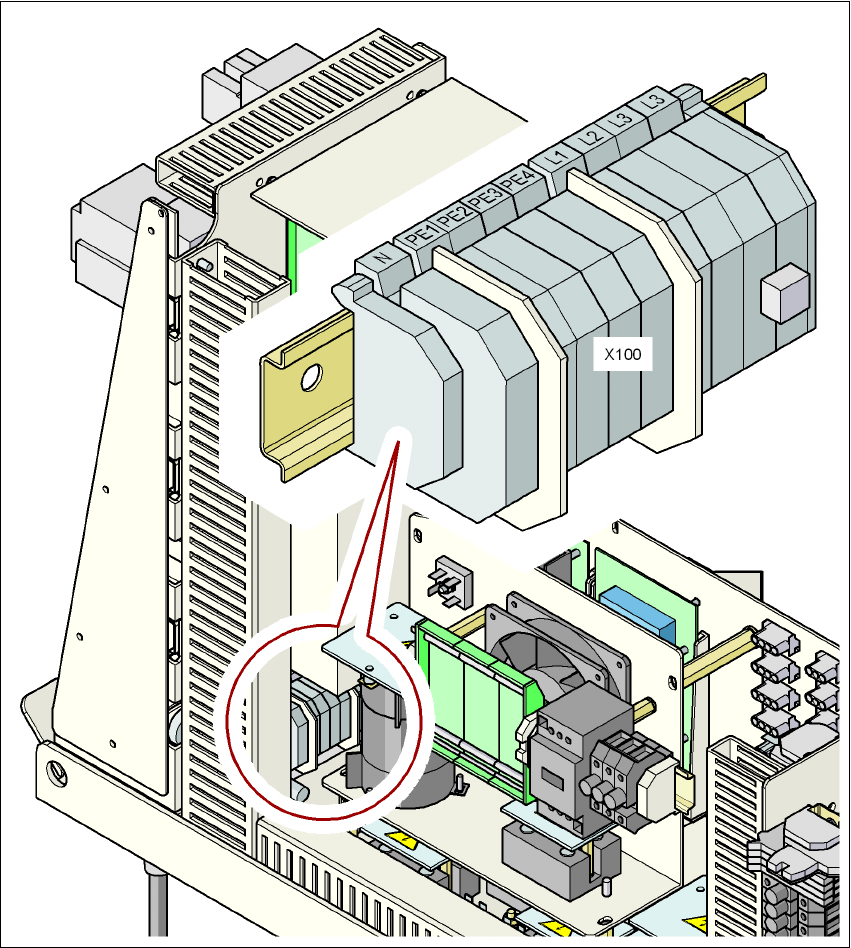

4.2 - 4 ábra Kapocsmező a hálózati csatlakozókábel csatlakoztatására
(L1) Fázis
(L2) Fázis
(L3) Fázis
(N) Nulla-vezeték
(PE) Védővezeték PE1, PE2, PE3, PE4
(X100) Kapocsmező
