Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat A felállítás helyének infrastruktúrája Az SR.70x.xx szoftververziótól Kiadás 01/2011 224 → Minden érvégr e szorítson rá egy érvéghü velyt. → Lazít sa …
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A felállítás helyének infrastruktúrája
223
4.2.3.4 Hálózati ellátó kábel csatlakoztatása
4
4.2 - 4 ábra Kapocsmező a hálózati csatlakozókábel csatlakoztatására
(L1) Fázis
(L2) Fázis
(L3) Fázis
(N) Nulla-vezeték
(PE) Védővezeték PE1, PE2, PE3, PE4
(X100) Kapocsmező
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
A felállítás helyének infrastruktúrája Az SR.70x.xx szoftververziótól Kiadás 01/2011
224
→ Minden érvégre szorítson rá egy érvéghüvelyt.
→ Lazítsa meg a könyök-kábelcsavarzat anyáját (2. poz. a 4.2 - 3
ábrán, 222. oldal).
→ Hajtsa fel a könyök-kábelcsavarzatot.
→ Vezesse a hálózati ellátó kábelt a könyök-kábelcsavarzaton át az X100 kapocsmezőhöz
(lásd X100 a 4.2 - 4
ábrán, 223. oldal).
→ Csatlakoztassa a kábelt és gondoskodjon megfelelően nagy görbületi sugárról. Az ereket
megtörni tilos.
→ Hajtsa le a könyök-kábelcsavarzatot (2. poz. a 4.2 - 3
ábrán, 222. oldal) és kézzel húzza meg
az anyát.
4.2.3.5 A T1 háromfázisú váltóáramú transzformátor primer oldalán lévő
csatlakozások ellenőrzése
A T1 háromfázisú váltóáramú transzformátor primer oldalát a mindenkori tápfeszültséghez kell
konfigurálni.
→ Ezért ellenőrizze a kapocslécen (lásd a 4.2 - 5
. ábrát), hogy a háromfázisú váltóáramú transz-
formátor primer oldala a tápfeszültségnek megfelelően van-e csatlakoztatva.
4

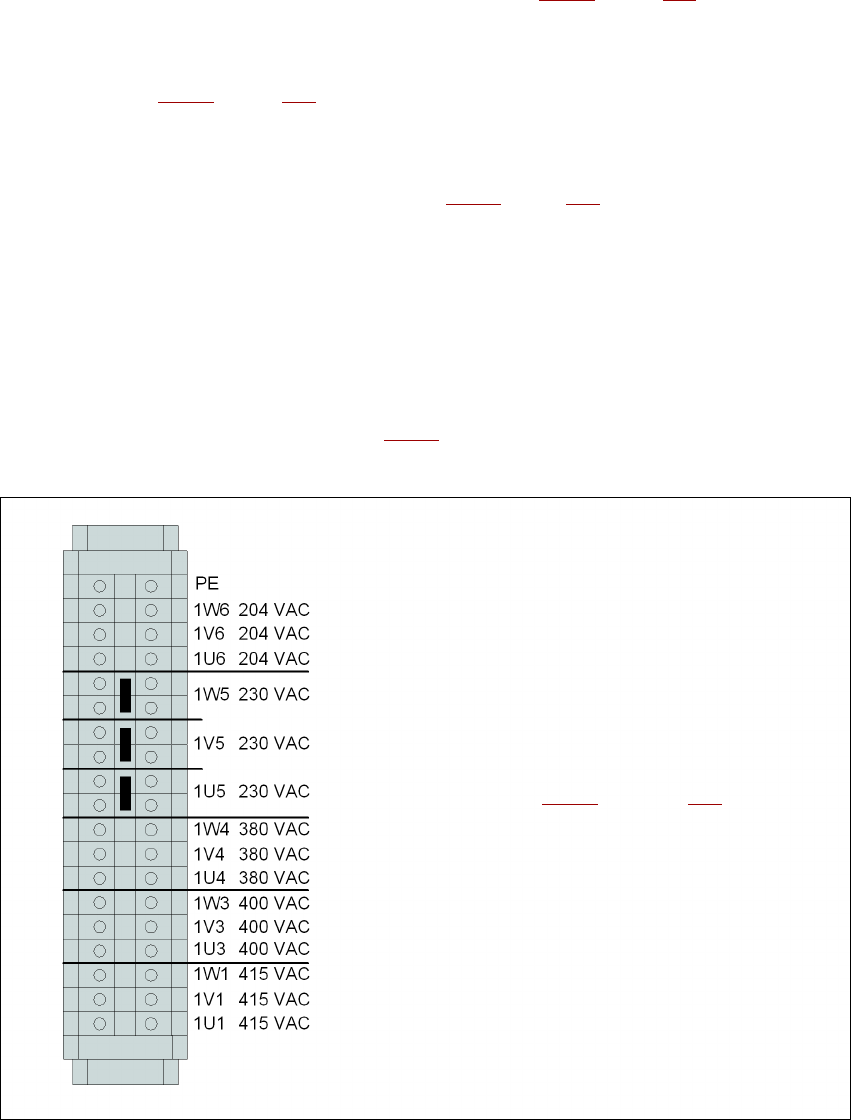

4.2 - 5 ábra A T1 háromfázisú váltóáramú transzformátor primer oldalának kapocsmezője
A kapocsmező elhelyezkedéséhez lásd a
3. pozíciót a 4.2 - 6
. ábrán, a 225. oldalon
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 A felállítás helyének infrastruktúrája
225
UTALÁS 4
A japán táphálózatokat (3 x 200 V~) és az USA-beli táphálózatokat (3 x 208 V~) a 3 x 204 V~-os
kapcsokra kell csatlakoztatni.
4
4
4
4

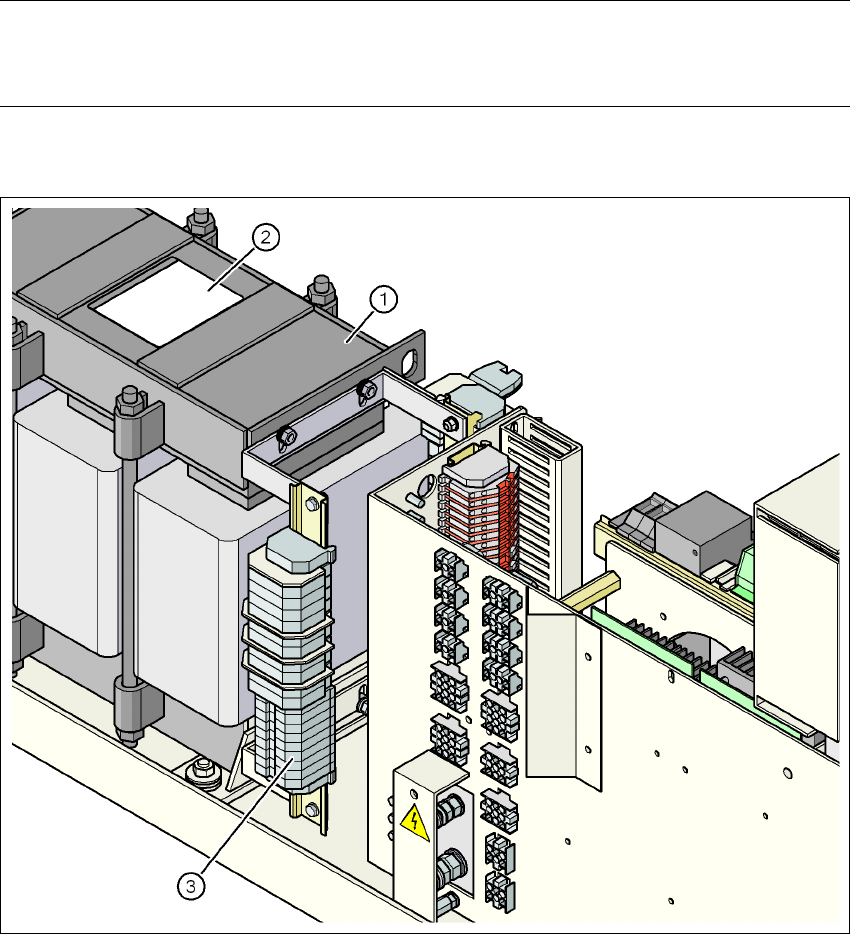

4.2 - 6 ábra A T1 háromfázisú váltóáramú transzformátor primer csatlakozásait tartalmazó kapocsmező helyzete
(1) T1 háromfázisú váltóáramú transzformátor
(2) A primer oldali csatlakoztatási vázlatot tartalmazó tábla
(3) A T1 háromfázisú váltóáramú transzformátor primer csatlakozásait tartalmazó kapocsmező
