Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat Az automata felállítása Az SR.70x .xx szoftververziótól Kiadás 01/2011 230 tilos a villa távolságát annyira megnövelni, hogy a villa a gépk eret oldal…
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
229
4.3.4 Nyomtatott áramköri lap-szállítási magasság előzetes beállítása
→ Tolja a villástargonca villáját az automata alá, ahogy az a 4.3 - 1 ábrán látható.
4

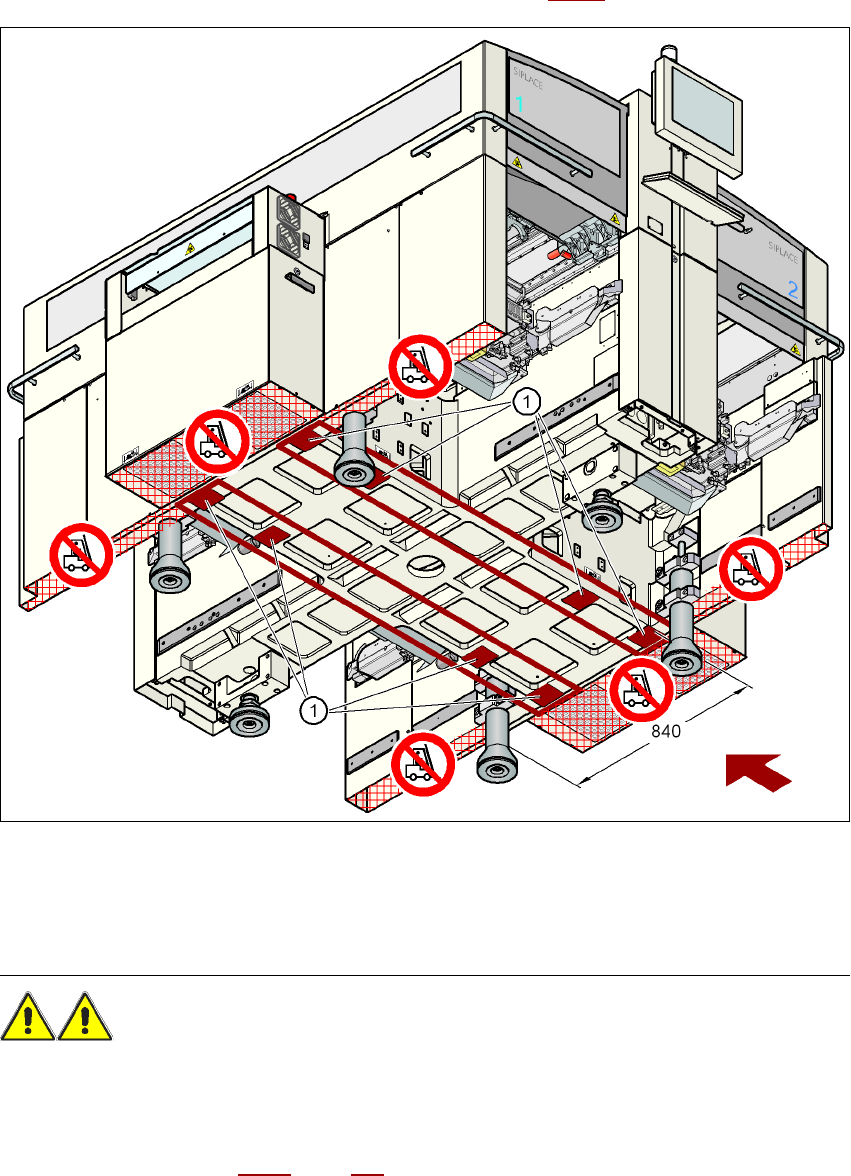

4.3 - 1 ábra Felfekvő felületek - a villa párhuzamos a nyomtatott áramköri lap szállítási irányával
(1) A villástargonca villájának felfekvő felülete
FIGYELEM! 4
Az automata megemelése előtt feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villát csak annyira szabad kinyitni, hogy a villa mindig a gép két lába közötti területre essen
(felfekvési felület: lásd 4.3 - 1
. ábra, 229. oldal). A gép lábainak távolsága 776 mm. Szigorúan
Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE X-sorozat
Az automata felállítása Az SR.70x.xx szoftververziótól Kiadás 01/2011
230
tilos a villa távolságát annyira megnövelni, hogy a villa a gépkeret oldalsó részeinél emelje
az automatát. Ennek következménye a gépkeret deformálódása volna.
→ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szi-
lárd alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felbo-
rulását emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak
rögzítésének deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy máso-
dik személy figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelé-
sekor ne boruljon el.
→ A villástargonca segítségével emelje az automatát mintegy 30 mm magasra. Így elkerülhető,
hogy az Ön lába megsérüljön, ha a gép lába véletlenül lesüllyedne.
Az automata 6 lábon áll.
–4 külső géplábak (1. poz. a 4.3 - 3
. ábrán, 231. oldal)
A külső géplábak kétféle kivitelben léteznek: 4
–külső gépláb 830 mm NYÁK-szállítási magassághoz, hossz 369 mm,
cikk-szám 03041008-01 (poz. 1 a 4.3 - 2
ábrán)
–külső gépláb 900, 930 és 950 mm NYÁK-szállítási magasságokhoz, hossz 439 mm,
cikk-szám 03000890-02 (2. poz. a 4.3 - 2
ábrán).
– 2 középső gépláb (2. poz. a 4.3 - 3
. ábrán, 231. oldal) 2 távtartóval (3. és 4. poz. a 4.3 - 3.
ábrán, 231
. oldal) magasságbeállításhoz, ha szükséges.
4

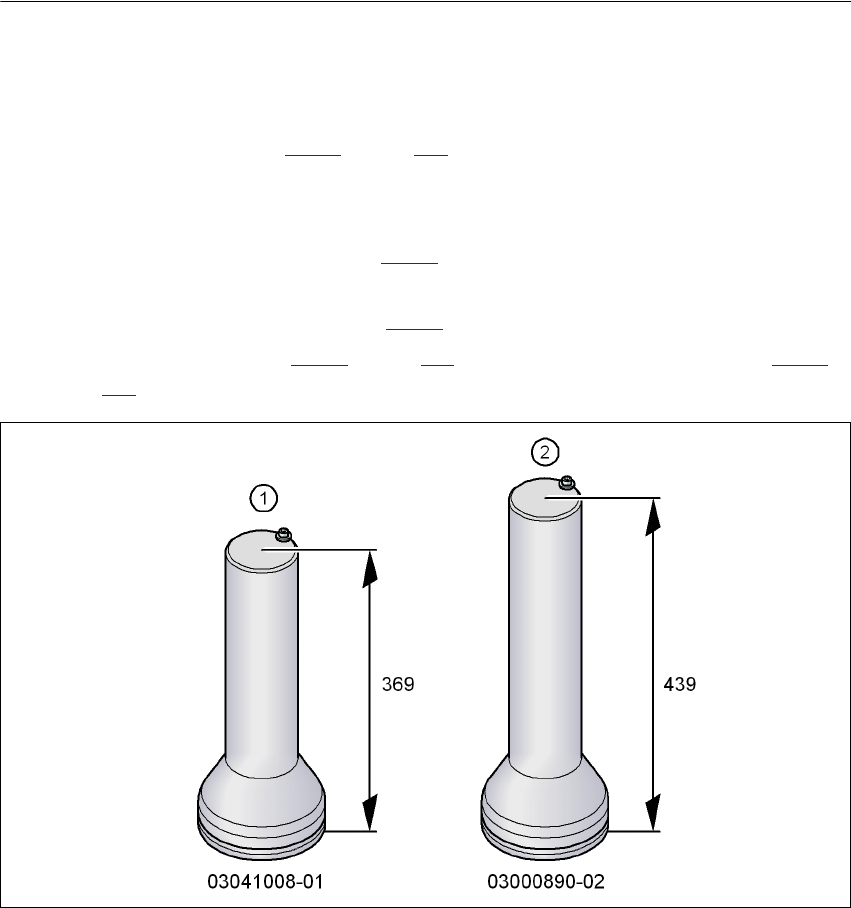

4.3 - 2 ábra Külső géplábak - két kivitel (méretek milliméterben)
Üzemeltetési útmutató SIPLACE X-sorozat Felállítás és üzembe helyezés
Az SR.70x.xx szoftververziótól Kiadás 01/2011 Az automata felállítása
231
4

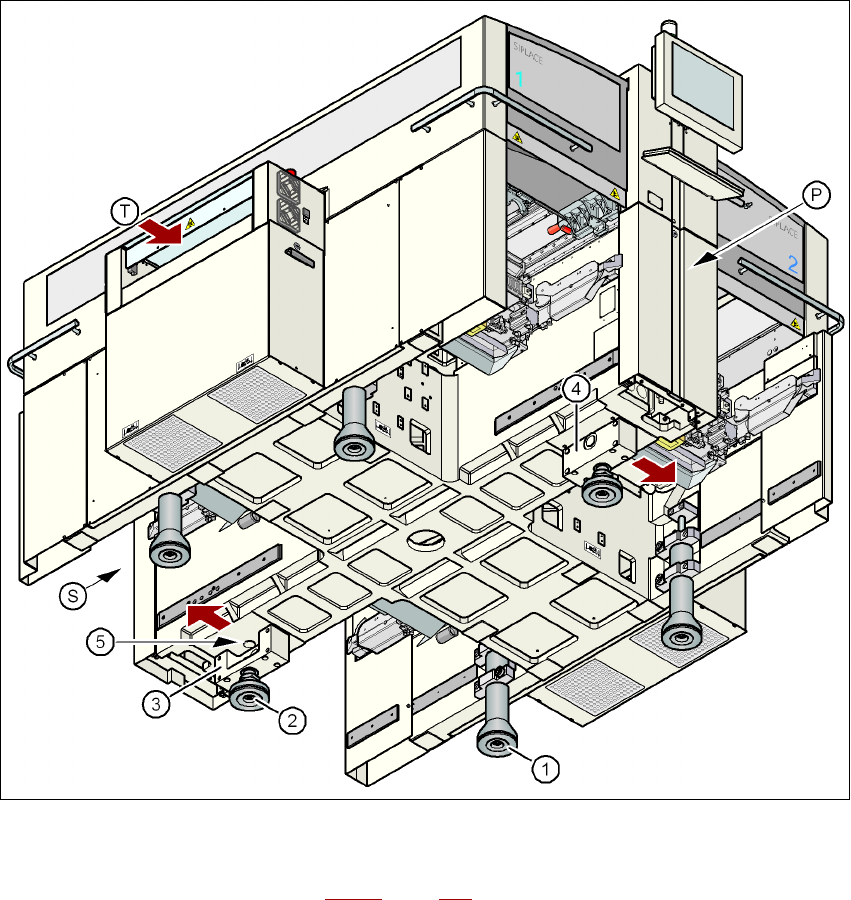

4.3 - 3 ábra Az automata géplábai
4
(1) Külső gépláb, 4 x, 2 kivitel (lásd 4.3 - 2 ábra, 230. oldal)
(2) Középső gépláb, 2 x
(3) Távtartó az áramellátó fiók oldalán
(4) Távtartó a pneumatika-fiók oldalán
(5) Menetes furat a középső gépláb számára
(T) Nyomtatott áramköri laptovábbítási irány
(P) Pneumatika-fiók
(S) Áramellátó fiók
